专利号: 2019113359852
申请人: 卫平山
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2023-07-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

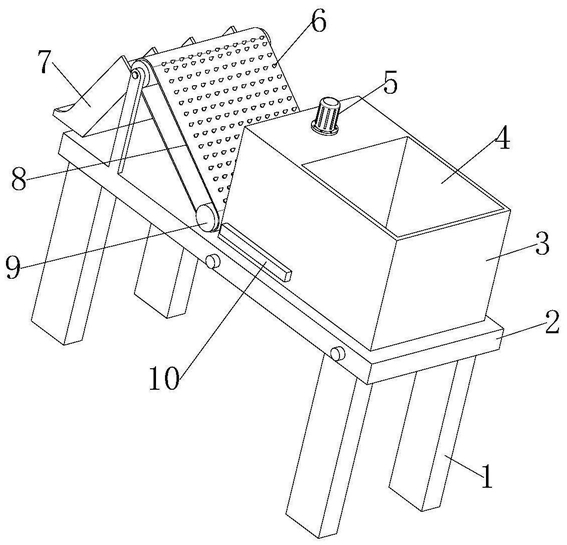

1.一种羽绒棉梳棉加工均匀落棉纺织机械,包括工作台、让位槽,其特征在于:所述工作台的顶端安装有棉花箱,所述棉花箱的顶端设置有料斗,所述料斗的底端设置有一条水平贯穿的横腔,所述棉花箱的底部后侧安装有倾斜固定的网纱带,所述网纱带的内圈两端各安装有一个圆柱状的滚筒,网纱带为封闭的环形带,所述网纱带的网面由多根纱线呈十字形交叉连接,且相邻两根纱线呈十字形交叉连接成结点,所述网纱带的网面固定有多个等距分布的防滑齿,每一个防滑齿的根部固定于网纱带的结点上,所述网纱带的顶端后侧安装有向下导向的进料板,所述进料板共设有多条平行分布的料道,每一条料道的顶端开设有多个开口向上的让位槽,所述让位槽在料道的顶端等间距固定;

所述棉花箱的横腔底部设置有输送带,所述输送带水平安装于工作台的顶端,所述输送带的外壁等间距设置有耙钉,所述输送带的内圈两端安装有圆柱状的滚筒,滚筒两端设置有轴杆,轴杆通过滚动轴承安装于工作台的顶端;

所述棉花箱的顶端安装有气压缸,所述棉花箱的内部位于横腔的上方设置有传动箱,所述气压缸向下伸出有活塞杆,所述活塞杆底端设置有圆柱状的铰接筒,所述铰接筒的外壁设有对称的耳板,所述铰接筒外壁的每一个耳板上铰接有第一连杆,所述第一连杆的底端铰接有第二连杆,所述第二连杆底端对称铰接于活动块的两侧,所述活动块的两侧铰接有对称的第三连杆,所述第三连杆底端铰接有水平布置的第四连杆,所述第四连杆的顶端铰接有方形块状的蓬松板,两块方形块状的所述蓬松板对立面设置有等距分布的拉齿,所述蓬松板设置于输送带的上方,且所述蓬松板临近于输送带的耙钉顶端,两侧所述蓬松板的侧壁各设置有导向板;

其中,位于活动块两侧的所述第二连杆与第三连杆之间铰接有双向调节螺杆,位于活动块两侧的所述第三连杆与第四连杆之间铰接有拉簧。

2.根据权利要求1所述的一种羽绒棉梳棉加工均匀落棉纺织机械,其特征在于:所述拉齿包括倒齿、倒齿沟,所述拉齿为固定在每一块蓬松板侧壁上的圆锥杆,每一个所述拉齿的圆锥面设置有多圈等间距分布的倒齿,倒齿在每一圈内共设有四个,且倒齿在拉齿的圆锥面为凸起的锥形块结构,每一个所述倒齿的侧壁均设有弧形结构的倒齿沟,每一个所述倒齿沟朝向于拉齿的根部。

3.根据权利要求1所述的一种羽绒棉梳棉加工均匀落棉纺织机械,其特征在于:所述棉花箱的底端,且位于蓬松板的后侧开设有T形结构的滑槽,所述滑槽内通过滑动配合方式嵌入有滑块,滑块横向设置于输送带的上方,所述滑块的底端设置有方形结构的橡胶块,所述橡胶块共设有多块,每一个橡胶块等间距固定于滑块的底端,且每一个橡胶块之间平行,每一个所述橡胶块的底端设有多个梳齿;

所述滑块的侧壁固定有推杆,所述推杆中部设有与工作台垂直的滑孔,所述推杆的滑孔内通过滑动配合方式嵌入有销钉,销钉固定于曲柄上,所述曲柄安装于电动机的输出轴上,所述电动机固定于棉花箱的后侧。

4.根据权利要求3所述的一种羽绒棉梳棉加工均匀落棉纺织机械,其特征在于:所述滑块底端的梳齿设置于输送带的上方,且所述梳齿的底端临近于输送带的耙钉顶部。

5.根据权利要求3或4任意一项所述的一种羽绒棉梳棉加工均匀落棉纺织机械,其特征在于:所述梳齿为四棱锥结构。

6.根据权利要求1所述的一种羽绒棉梳棉加工均匀落棉纺织机械,其特征在于:所述防滑齿为圆锥杆结构,所述防滑齿的圆锥面设有多圈等距分布的环形槽。
