1.一种高活性钌催化剂的制备方法，其特征在于，包括以下步骤：(1)称取适量钌前躯体三氯化钌水合物，加入去离子水中，超声5-15min至完全溶解和分散均匀；

(2)称取适量α-Al2O3，加入到上述三氯化钌水溶液中，搅拌至牙膏状或者糊状，然后超声15-30min；

(3)超声结束后用锡箔纸封口，然后放入真空干燥箱中，室温下浸渍24h；

(4)浸渍完成后，放入烘箱中，在105℃下干燥12h；

(5)完全去除水分后，将得到的固体研磨成粉，随后在300℃的氩气气氛下煅烧3h，煅烧完成后再在300℃的氢气气氛下还原3h，还原完成后，在氩气氛围下冷却至室温，即得高活性钌催化剂Ru/α-Al2O3。

2.根据权利要求1所述的一种高活性钌催化剂的制备方法，其特征在于，所述钌催化剂Ru/α-Al2O3中钌的负载量为7-13wt％。

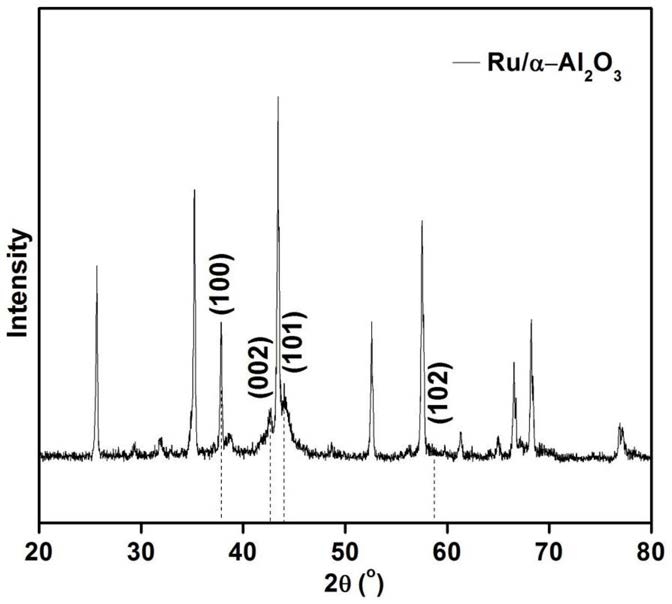

3.根据权利要求1所述的一种高活性钌催化剂的制备方法，其特征在于，所述钌催化剂Ru/α-Al2O3中金属钌呈纳米状态高度分散在α-Al2O3载体表面，金属钌的平均粒径为3nm。

4.权利要求1所述的方法制备得到的钌催化剂Ru/α-Al2O3在室温催化加氢方面的应用。

5.根据权利要求4所述的应用，其特征在于，利用钌催化剂Ru/α-Al2O3进行加氢反应的具体步骤是：(1)将反应物、一定量的催化剂Ru/α-Al2O3和异丙醇一起放入高压搅拌釜式反应器中，密封后通入氢气排除釜内残留的空气；

(2)持续通入氢气将反应器加压至1-3MPa，然后在20-30℃温度下搅拌反应2-24h；

(3)反应结束后，将反应系统自然冷却至室温并释放压力，过滤除去催化剂，并通过GC-MS和GC分析获得的有机相。

6.根据权利要求5所述的应用，其特征在于，步骤(1)中，所述反应物包括但不仅限于二苯醚、苄基苯基醚、苯氧基乙苯、二苄醚、苯、苯酚、苯甲酸甲酯、苯甲酸、苯乙醚、联苯、萘。

7.根据权利要求5所述的应用，其特征在于，步骤(1)中，所述催化剂Ru/α-Al2O3的用量为所述反应物质量的20-50％。

8.根据权利要求5所述的应用，其特征在于，步骤(2)中，所述搅拌转速为800rpm。
