专利号: 2019113481394
申请人: 安徽芜湖宝丰输送机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

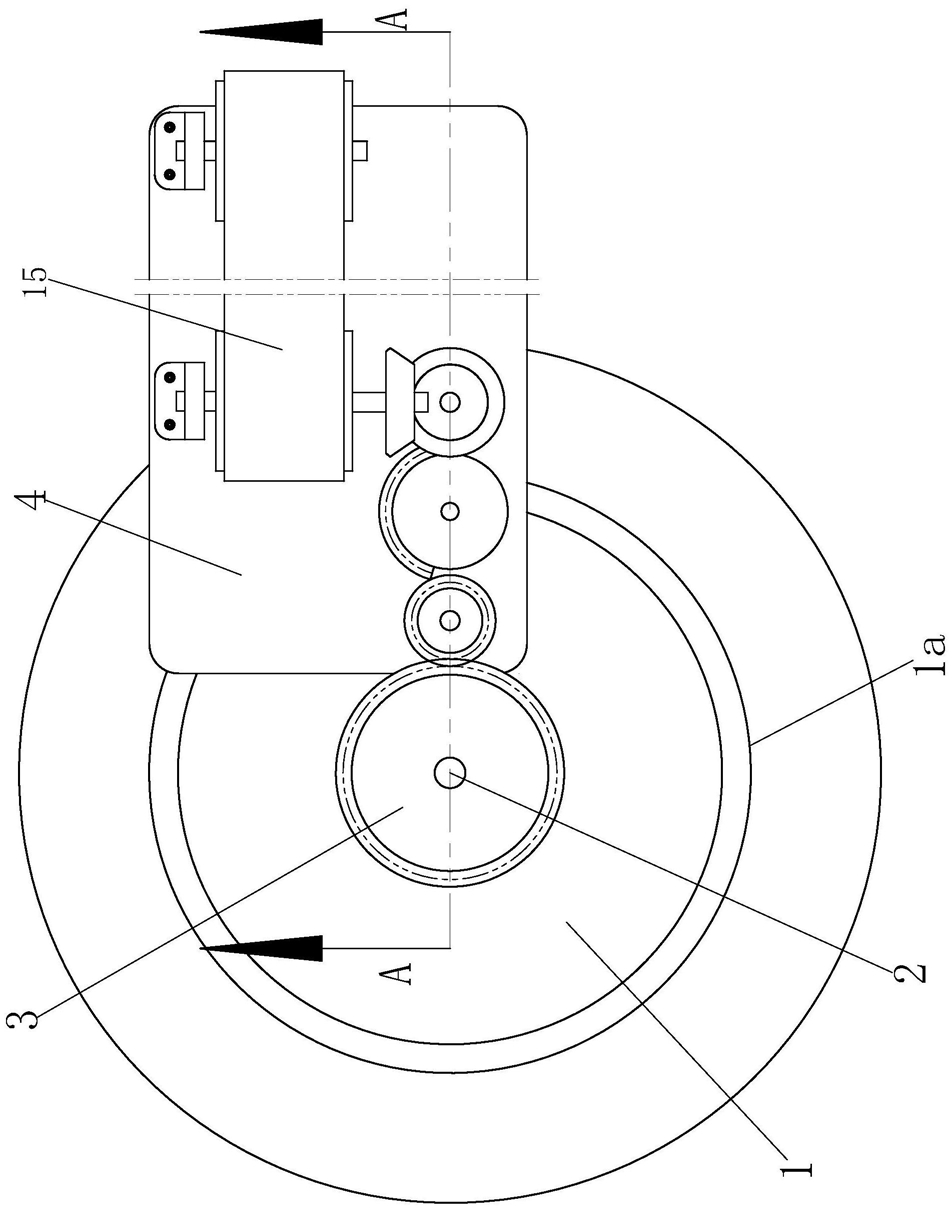

1.产品分料包装用的皮带输送机,包括垫板(1),其特征在于:所述垫板(1)上安装有旋转导向组件;所述垫板(1)还安装有活动基板(4),所述活动基板(4)上安装有与旋转导向组件相配合的驱动组件;所述驱动组件连接有输送组件;

所述垫板(1)上开有将活动基板(4)滑动安装的环形槽(1a);

所述旋转导向组件包括固定安装在垫板(1)上的中心轴(2),中心轴(2)上部固定安装有导向齿轮(3);

所述驱动组件包括安装在活动基板(4)上的电机(5),所述电机(5)连接有不完全齿轮(6),所述不完全齿轮(6)分别啮合配合有内齿轮(7)、外齿轮(8);所述内齿轮(7)与导向齿轮(3)啮合相配;

所述内齿轮(7)、外齿轮(8)分别对应连接有均通过轴承座安装在活动基板(4)上的内轴(9)、外轴(10);所述外轴(10)上部安装有一号锥齿轮(11);

所述输送组件包括与一号锥齿轮(11)相啮合的二号锥齿轮(12),二号锥齿轮(12)连接有左轴(13),左轴(13)上安装有左带轮(14),左带轮(14)上安装有输送带(15);

输送带(15)连接有右带轮(16),右带轮(16)连接有右轴(17);所述左轴(13)、右轴(17)均通过轴承座安装在活动基板(4)上。
