1.一种带料镶件注塑设备,其特征在于,包括:
输送机构,所述输送机构用于驱动带料在水平方向上沿其长度方向移动;

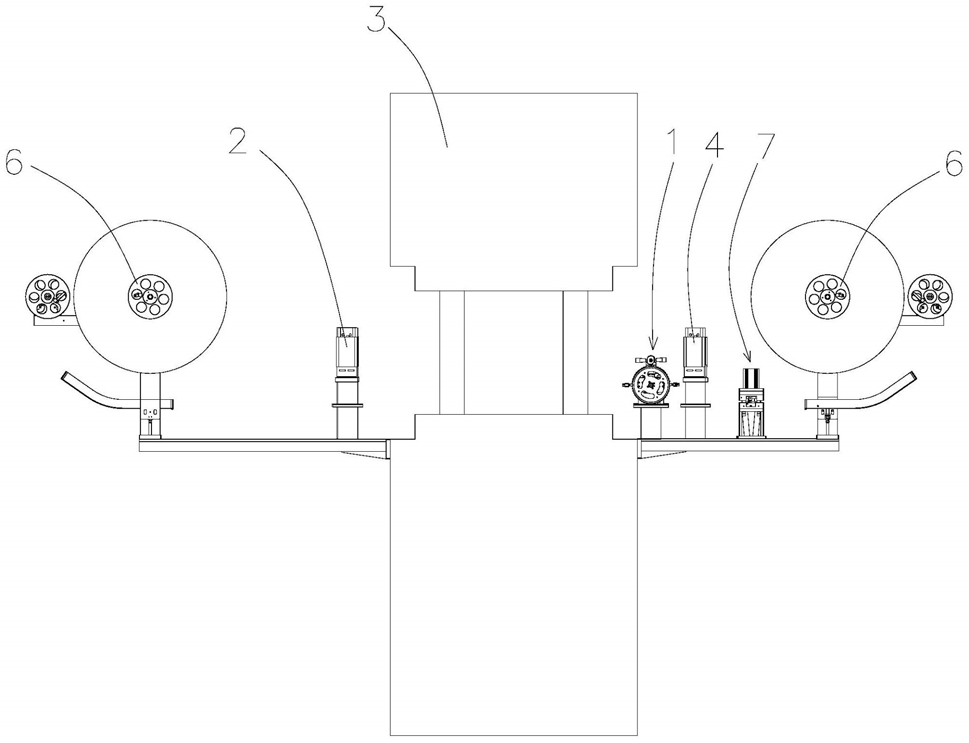

沿着带料的移动方向依次设有第一CCD摄像机、注塑机、第二CCD摄像机和裁切机构;
所述第一CCD摄像机和所述第二CCD摄像机的摄像头对准带料,所述注塑机用于对带料上的镶件进行注塑;
所述裁切机构包括承载组件和下压组件;
所述承载组件包括下刀座,所述下刀座的顶面凹陷有第一凹槽,所述第一凹槽的长度方向与带料的移动方向一致,所述第一凹槽的两端分别沿所述第一凹槽的长度方向延伸至贯穿所述下刀座的侧壁;
所述承载组件还包括冲裁组件,所述冲裁组件包括下刀块和冲裁刀;所述下刀块上开设有上下贯通的裁切通孔,所述裁切通孔的上端的口部边沿与冲裁刀的形状相匹配;所述冲裁刀位于所述冲裁通孔的上方;
所述第一凹槽的底面开设有第一容纳孔,所述第一容纳孔中设置有所述下刀块;所述下刀块的顶面与所述第一凹槽的底面处于同一平面;
所述下压组件用于带动所述冲裁刀沿着竖直方向运动;
所述下压组件包括第一固定块、第二固定块和第三固定块;所述第一固定块、第二固定块和第三固定块自下而上依次层叠设置并且固定连接;
所述下压组件还包括气缸,所述气缸位于第三固定块的上方,所述气缸的伸缩杆的伸缩方向为竖直方向,所述气缸的伸缩杆与所述第三固定块固定连接;
所述第一固定块上开设有第一通孔;所述第一通孔对应所述下刀块的位置设置;
所述第一通孔中设有第一浮升块,所述第一浮升块的两侧凸起有第一凸起部,所述第一通孔的内壁上凸起有第二凸起部,所述第二凸起部位于所述第一凸起部的下方,所述第二凸起部的顶面承托住所述第一凸起部的底面;
所述第一浮升块的顶面凹陷有第一盲孔,所述第二固定块的底面开设有第二盲孔,所述第二盲孔与所述第一盲孔相对设置;
所述第一盲孔与所述第二盲孔之间还设有第一压缩弹簧,所述第一压缩弹簧的一端伸入所述第一盲孔中并抵顶于所述第一盲孔的底面,所述第一压缩弹簧的另一端伸入所述第二盲孔中并抵顶于所述第二盲孔的底面;
所述第二固定块的顶面开设有第三凹槽;
所述第一浮升块上开设有上下贯通的第四通孔,所述第二固定块上开设有上下贯通的第五通孔,所述第五通孔开设于所述第三凹槽的底面且对应所述第四通孔的位置设置;
所述冲裁刀自上而下插入所述第五通孔并且所述冲裁刀的下端自所述第四通孔的下端伸出,所述冲裁刀的上端凸起有阻止所述冲裁刀通过所述第五通孔的第一限位部。
2.如权利要求1所述的一种带料镶件注塑设备,其特征在于:所述下刀块的下方还设有自上而下设置的滑道,所述滑道的上端口位于所述裁切通孔的下方。
3.如权利要求2所述的一种带料镶件注塑设备,其特征在于:所述第一凹槽的底面还凹陷有第二凹槽,所述第二凹槽向所述第一凹槽的两侧延伸;
所述第二凹槽中设有冲折垫块,所述冲折垫块的顶面与所述第一凹槽的底面处于同一平面;所述冲折垫块自所述第一凹槽的一侧延伸至所述第一凹槽内;所述第二凹槽的至少一部分还形成有容纳空间,所述容纳空间自所述第一凹槽的另一侧延伸至所述第一凹槽内;所述容纳空间紧靠所述冲折垫块设置;
所述第一固定块上还开设有第二通孔和第三通孔,
所述第二通孔位于所述第一凹槽上方且对应所述冲折垫块的位置设置;所述第三通孔对应所述容纳空间的位置设置;
所述第二通孔中设有第二浮升块,所述第二浮升块的两侧凸起有第三凸起部,所述第二通孔的内壁上凸起有第四凸起部,所述第四凸起部位于所述第三凸起部的下方,所述第四凸起部的顶面承托住所述第三凸起部的底面;
所述第二浮升块的顶面凹陷有第三盲孔,所述第二固定块的底面开设有第四盲孔,所述第三盲孔与所述第四盲孔相对设置;
所述第三盲孔与所述第四盲孔之间还设有第二压缩弹簧,所述第二压缩弹簧的一端伸入所述第三盲孔中并抵顶于所述第三盲孔的底面,所述第二压缩弹簧的另一端伸入所述第四盲孔中并抵顶于所述第四盲孔的底面;
所述第二固定块开设有上下贯通的第六通孔,所述第六通孔开设于所述第三凹槽的底面且对应所述第三通孔的位置设置;
冲压块自上而下插入所述第六通孔中并且所述冲压块的下端自所述第三通孔的下端伸出,所述冲压块的上端凸起有阻止所述冲压块通过所述第六通孔的第二限位部。
4.如权利要求3所述的一种带料镶件注塑设备,其特征在于:所述下刀座的顶面还凹陷有第四凹槽,所述第四凹槽的长度方向与所述第一凹槽的长度方向垂直;所述第四凹槽的一端与所述容纳空间连通,所述第四凹槽的另一贯穿所述下刀座的侧壁;
所述第四凹槽中设有顶块,所述顶块的一端伸入所述容纳空间中,所述第四凹槽的上方设有盖板,所述盖板与所述下刀座固定连接。
5.如权利要求4所述的一种带料镶件注塑设备,其特征在于:所述下刀座的顶面还固定有上挡块,所述上挡块位于所述第一凹槽的一侧并延伸至所述第一凹槽的上方。
6.如权利要求5所述的一种带料镶件注塑设备,其特征在于:所述输送机构包括一个圆形转盘和步进电机,所述圆形转盘的轴线沿水平方向并且与所述第一凹槽的长度方向垂直;所述圆形转盘的边沿径向伸出有卡齿,所述卡齿沿所述圆形转盘周向均匀分布;
所述步进电机的转轴与所述圆形转盘同轴设置并且固定连接;
所述第一CCD摄像机、所述第二CCD摄像机和所述圆形转盘的下方均设有一个承托块,所述承托块用于托住带料的底部。
