专利号: 2019113516285
申请人: 林义
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

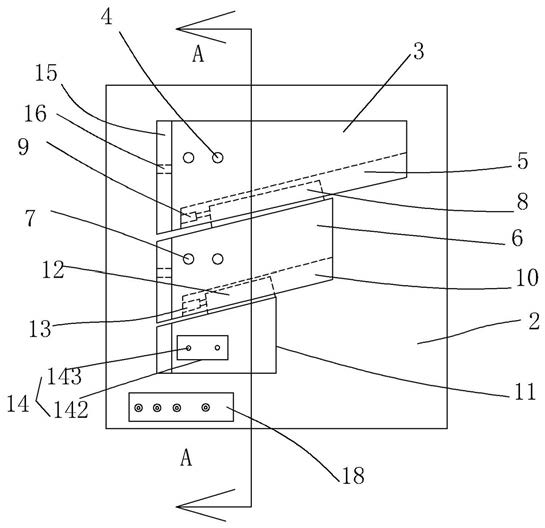

1.一种连续折弯装置,包括支架,固定在所述支架上的加工平台,其特征在于:在所述加工平台上固定有凸板,在所述凸板的顶面固定有两个相平行的凸柱,在所述凸板的侧面开设有外侧端封闭的燕尾形滑槽,还设置有一次折弯承载板,在所述一次折弯承载板的顶面固定有两个相平行的柱杆,在所述一次折弯承载板的侧面固定有燕尾形滑块,所述燕尾形滑块处于所述燕尾形滑槽内且燕尾形滑块与燕尾形滑槽的端壁之间固定有伸缩气缸, 在所述一次折弯承载板的侧面开设有外侧端封闭的T形平移滑槽,还设置有定位支撑板,在所述定位支撑板的侧部一体成型有T形平移滑块,所述T形平移滑块设置在所述T形平移滑槽内且在所述T形平移滑块与所述T形平移滑槽的端壁之间固定有控制气缸,在所述定位支撑板上固定有用于将工件端部夹持定位的夹持定位结构,在折弯时,通过控制气缸使工件以柱杆为支点折弯,然后再启动伸缩气缸,使定位支撑板与一次折弯承载板同步移动使工件以凸柱为支点完成连续折弯。

2.根据权利要求1所述的连续折弯装置,其特征在于:所述夹持定位结构包括夹持底板和夹持顶板,在所述夹持底板和夹持顶板的两端设置有锁紧螺杆,工件处于夹持底板与夹持顶板之间并通过锁紧螺杆锁紧定位。

3.根据权利要求2所述的连续折弯装置,其特征在于:在所述凸板的侧面为倾斜面,所述燕尾形滑槽设置在所述倾斜面上,所述一次折弯承载板的侧面为倾斜面,所述T形平移滑槽设置在一次折弯承载板的倾斜面上。

4.根据权利要求3所述的连续折弯装置,其特征在于:在所述凸板、一次折弯承载板和定位支撑板的顶面边沿固定有竖向防护板。

5.根据权利要求4所述的连续折弯装置,其特征在于:在所述竖向防护板的侧面开设有吸尘孔,在所述支架上固定有吸尘器,所述吸尘器通过软管与所述吸尘孔相连接。

6.根据权利要求5所述的连续折弯装置,其特征在于:在所述加工平台上设置有开关面板,在所述支架上固定有气源,所述开关面板上固定有伸缩气缸启停开关和控制气缸控制按钮。
