1.一种氧化银和氧化锌复合磁性可分离光催化剂的制备方法，其特征在于：具体包括如下步骤：步骤1，制备ZnO‑ZnFe2O4粉体；

所述步骤1的具体过程为：配制包含有锌离子和铁离子的混合溶液A，在50～100℃下，对混合溶液A进行搅拌干燥，随后在马弗炉里进行煅烧，以0.5‑3℃/min升温速率升至300‑

1100℃，保温1‑5h，随后自然冷却，得到ZnO‑ZnFe2O4的块状物质，研磨后，得ZnO‑ZnFe2O4粉体；

所述步骤1中，混合溶液A中锌离子和铁离子的摩尔比为1:0.1‑1；

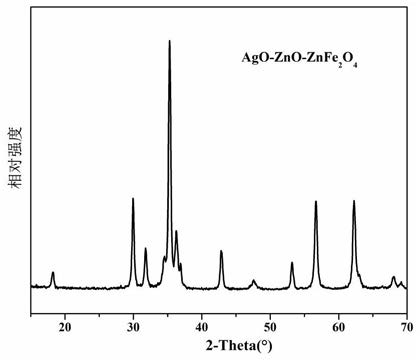

步骤2，配置AgNO3溶液，根据AgNO3溶液与步骤1制备的ZnO‑ZnFe2O4粉体制备Ag2O‑ZnO‑ZnFe2O4粉体光催化剂；

所述步骤2的具体过程为：

在黑暗条件下配置100mL浓度为0.1‑1g/L的AgNO3溶液，将步骤1得到的ZnO‑ZnFe2O4粉体加入到AgNO3溶液中，在磁力搅拌的条件下加入浓度为0.01‑1mol/L的NaOH溶液1‑10mL，随后洗涤，真空干燥，得到Ag2O‑ZnO‑ZnFe2O4粉体光催化剂；

所述步骤2中，ZnO‑ZnFe2O4粉体的质量和AgNO3溶液的体积比为100:1g/L。

2.根据权利要求1所述的一种氧化银和氧化锌复合磁性可分离光催化剂的制备方法，其特征在于：所述步骤1中，混合溶液A中的锌离子和铁离子从锌盐和铁盐中获得。

3.根据权利要求2所述的一种氧化银和氧化锌复合磁性可分离光催化剂的制备方法，其特征在于：所述铁盐和锌盐为氯化盐、硝酸盐、有机盐中的至少一种。
