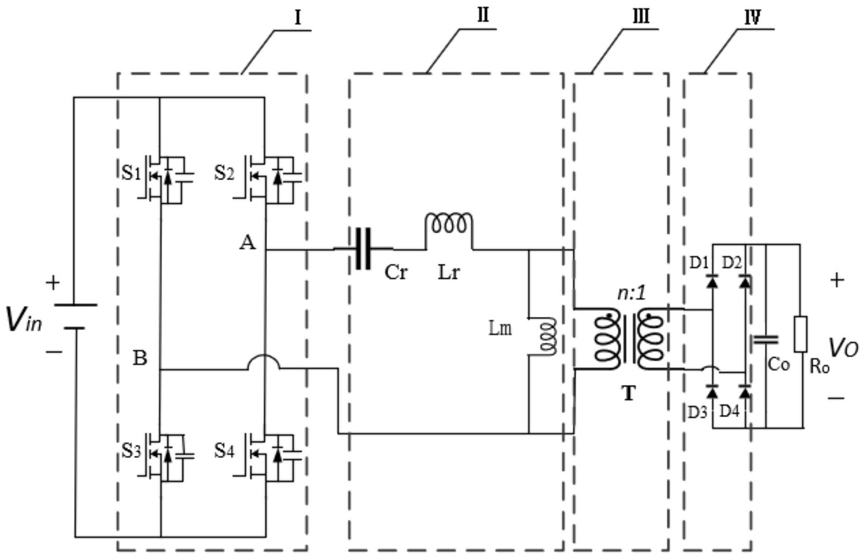

1.一种全桥LLC谐振变换器定频控制方法，所述全桥LLC谐振变换器由直流输入源Vin)、原边方波发生器Ⅰ、原边LLC谐振电路Ⅱ、变压器Ⅲ、副边全桥整流电路Ⅳ、输出滤波电容Co和输出电阻负载Ro构成，原边方波发生器Ⅰ由原边第一开关管S1、原边第二开关管S2、原边第三开关管S3和原边第四开关管S4组成；原边LLC谐振电路Ⅱ由谐振电容Cr、谐振电感Lr和励磁电感Lm组成；其特征在于：

原边第二开关管S2和原边第四开关管S4通过一对定频互补脉冲控制，占空比为50％，开关频率等于谐振电容Cr和谐振电感Lr的串联谐振频率；

原边第一开关管S1和原边第三开关管S3的开关脉冲通过输出电压反馈控制，原边第一开关管S1和原边第三开关管S3开关脉冲的占空比互补；

通过对原边第二开关管S2和原边第四开关管S4通过一对定频互补脉冲控制，结合原边第一开关管S1和原边第三开关管S3的开关脉冲通过输出电压反馈控制，使得原边第一开关管S1、原边第二开关管S2、原边第三开关管S3和原边第四开关管S4工作在谐振频率点，开关频率等于谐振频率；

反馈控制的实现方式为，利用电压采样电路实现对输出电阻负载Ro的输出电压采样，得到输出电压值Vo，该值Vo与额定输出参考值Vo‑ref进行比较，得到电压误差量Vo‑error，经过PI控制器参数整定得到输出量u(t)，其中t表示时间，u(t)与定频载波Sm进行比较，经过开关选择，输出原边第一开关管S1和原边第三开关管S3的控制脉冲；定频载波Sm的频率等于谐振电容Cr和谐振电感Lr的串联谐振频率，因此原边第一开关管S1和原边第三开关管S3的脉冲频率也等于该谐振频率；

当原边第一开关管S1占空比D1＝0时，原边第一开关管S1关断，原边第三开关管S3占空比D3＝1，原边第三开关管S3闭合，原边第二开关管S2和原边第四开关管S4互补导通，所述全桥LLC谐振变换器工作在半桥状态，原边LLC谐振电路Ⅱ输入电压的基波分量为其中，w为角频率，t为时间；

当原边第一开关管S1占空比D1＝0.5时，原边第三开关管S3占空比D3＝0.5，原边第一开关管S1和原边第三开关管S3互补导通，原边第二开关管S2和原边第四开关管S4互补导通，所述全桥LLC谐振变换器工作在全桥状态，原边LLC谐振电路Ⅱ输入电压的基波分量为全桥LLC谐振变换器原边第一开关管S1的占空比由输出电压反馈控制，当原边第一开关管S1的占空比为D1时，原边LLC谐振电路Ⅱ输入占空比为D的负方波电压，其中D＝D1；原边第一开关管S1的占空比为0≤1≤0.5，原边第三开关管S3与原边第一开关管S1的占空比互补，D3＝1‑D1，占空比为0.5≤D3≤1，所述全桥LLC谐振变换器原边LLC谐振电路Ⅱ输入电压的基波分量为

所述一种定频控制的全桥LLC谐振变换器的电压增益表达式如下：其中，0≤0.5，电压增益是占空比D的函数，调节占空比D即实现调节电压增益。
