专利号: 2019113574596
申请人: 西华大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种利用无人驾驶垃圾清理车清理小区垃圾的方法,所述清理小区垃圾的方法步骤包括:

1)根据小区的住户量规划垃圾桶(14)的摆放位置,并根据垃圾桶(14)的摆放位置规划无人驾驶垃圾清理车的进行路线;

2)垃圾桶(14)上设置报警模块,垃圾桶(14)中的垃圾收集满时报警,通知工作人员进行清理;

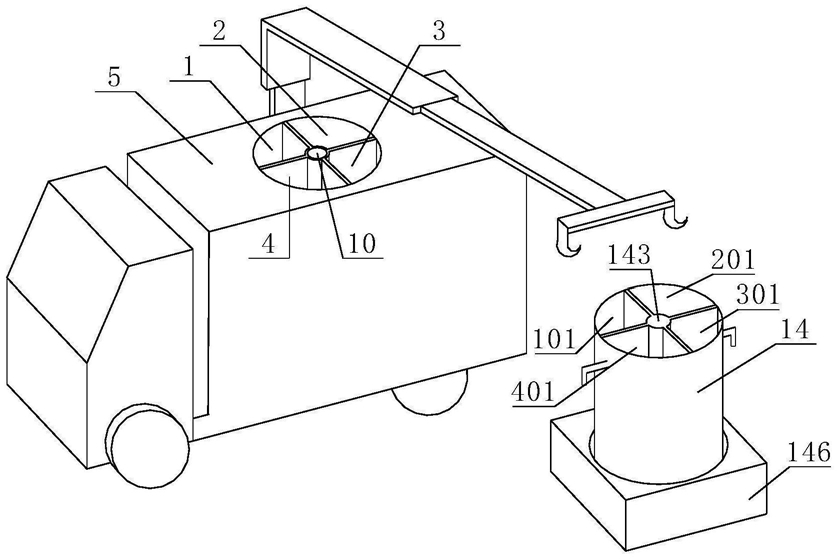

3)垃圾清理车按照规划路线行驶至指定垃圾桶(14)所摆放的位置后停止,垃圾清理车上的机械臂根据主控器的程序指令动作,夹取垃圾桶(14)放置在垃圾清理车后部的垃圾收集箱(5)入口处;

4)垃圾收集箱(5)入口处的重量传感器将信号发送给主控制器,主控制器控制垃圾桶(14)的底板旋转打开,使得垃圾桶(14)中的垃圾掉落至垃圾收集箱(5)中;

5)待垃圾桶(14)中的垃圾清理完毕后,重量传感器发送信号给主控制器,主控制器控制垃圾桶(14)的底板旋转关闭后,机械臂将垃圾桶(14)放回至地面上;

6)待小区中的垃圾都收集完毕后,在垃圾收集箱(5)将收集到的餐厨垃圾进行初步粉碎,粉碎后送至垃圾收集箱(5)中的发酵腔(7)中进行发酵;

7)将发酵腔(7)中发酵的沼气通过压缩机压缩后,储存在压力储存罐中。

2.根据权利要求1所述的利用无人驾驶垃圾清理车清理小区垃圾的方法,其特征在于:

步骤1)中所述的垃圾桶(14)由隔板分隔成可回收部(101)、有毒有害部(201)、其他垃圾部(301)及餐厨垃圾部(401),所述垃圾桶(14)底部设置下料机构;所述垃圾桶(14)放置在集水盒(146)上。

3.根据权利要求2所述的利用无人驾驶垃圾清理车清理小区垃圾的方法,其特征在于:

所述下料机构包括可转动的底板(145),所述底板(145)上等间隔、等面积设置四个通孔,每个所述通孔大小与垃圾桶(14)每个部的底部开口面积相当;所述垃圾桶(14)中间设置套筒(143),所述底板(145)套设在套筒(143)外、与套筒(143)转动连接,所述底板(145)周向上设置有供底板(145)转动的齿。

4.根据权利要求3所述的利用无人驾驶垃圾清理车清理小区垃圾的方法,其特征在于:

所述套筒(143)伸出底板(145)向下形成吸入口,所述吸入口的口径小于套筒(143)的直径,所述吸入口伸入到集水盒(146)内、与集水盒(146)底部相接触,所述吸入口设置有缺口(13);所述套筒(143)内上部设置第三电动推杆(141),所述第三电动推杆(141)的活动端固定连接硅胶(144),所述硅胶(144)的直径与套筒(143)的内径相当;

所述集水盒(146)底部为向中间倾斜向下的斜面,所述集水盒(146)内壁上部设置液位传感器,所述液位传感器与第三电动推杆(141)无线连接,所述第三电动推杆(141)上设置位置传感器,所述位置传感器与报警装置无线连接。

5.根据权利要求1所述的利用无人驾驶垃圾清理车清理小区垃圾的方法,其特征在于:

步骤3)中所述的垃圾收集箱(5)上半部分由隔板分隔成与垃圾桶(14)上四个部对应的可回收区(1)、有毒有害区(2)、其他垃圾区(3)及餐厨垃圾区(4),所述餐厨垃圾区(4)内设置有粉碎机构,所述粉碎机构下方连通有过渡腔(6);所述垃圾收集箱(5)下半部分设置有发酵腔(7);所述过渡腔(6)的出口与发酵腔(7)连通,并通过设置在发酵腔(7)的入口的阻隔机构实现启闭。

6.根据权利要求5所述的利用无人驾驶垃圾清理车清理小区垃圾的方法,其特征在于:

所述粉碎机构包括设置在垃圾收集箱(5)内壁上部的第一电机(41),所述第一电机(41)与转动轴(43)连接,所述转动轴(43)周向上设置有刀片(42),所述转动轴(43)的另一端与栅格网(44)转动连接,所述栅格网(44)设置在餐厨垃圾区(4)的底部、过渡腔(6)的入口处位置。

7.根据权利要求5所述的利用无人驾驶垃圾清理车清理小区垃圾的方法,其特征在于:

所述过渡腔(6)内设置有推动机构,所述推动机构包括固定设置在过渡腔(6)内壁、远离过渡腔(6)出口一端的第一电动推杆(61),所述第一电动推杆(61)的活动端固定连接推板(62),所述推板(62)周向侧面与过渡腔(6)内壁相贴合。

8.根据权利要求5所述的利用无人驾驶垃圾清理车清理小区垃圾的方法,其特征在于:

所述垃圾收集箱(5)上半部分中间设置有柱体(16),所述柱体(16)下端设置有连通过渡腔(6)的凹槽,所述阻隔机构设置在凹槽内。

9.根据权利要求8所述的利用无人驾驶垃圾清理车清理小区垃圾的方法,其特征在于:

所述阻隔机构包括固定设置在凹槽内的第二电动推杆(11),所述第二电动推杆(11)的活动端固定连接挡板(12),挡板(12)常态下由第二电动推杆(11)推动伸出而封闭发酵腔(7);

所述过渡腔(6)位于餐厨垃圾区(4)内的下部,所述粉碎机构位于餐厨垃圾区(4)上部;

或者所述过渡腔(6)位于发酵腔(7)上部、餐厨垃圾区(4)正下方。

10.根据权利要求8所述的利用无人驾驶垃圾清理车清理小区垃圾的方法,其特征在于:所述柱体(16)上端设置连通餐厨垃圾区(4)的通孔(10),所述通孔(10)与垃圾桶(14)上的吸入口适配;所述垃圾收集箱(5)内壁上部固定设置第二电机(8),所述第二电机(8)的输出轴连接齿轮(9),所述齿轮(9)的齿凸出于垃圾收集箱(5)进口的侧壁,所述齿轮(9)与垃圾桶(14)的底板(145)上的齿啮合。
