专利号: 2019113610624
申请人: 李素霞
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

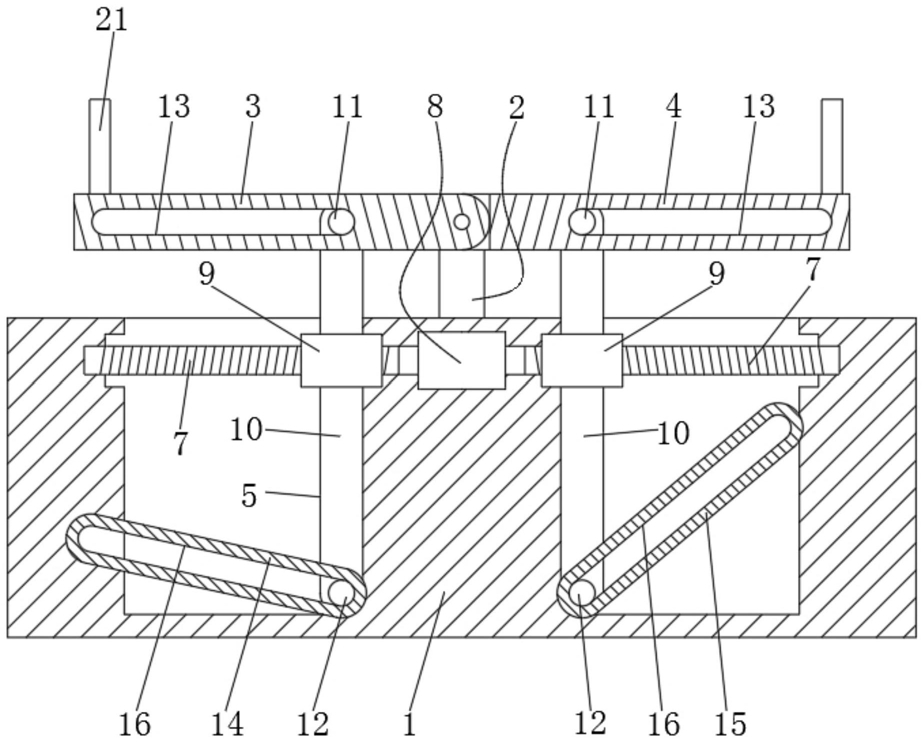

1.一种胸外科术后护理床,包括支撑壳体(1),其特征在于:所述支撑壳体(1)靠近其中部的上表面固定连接有两个支撑座(2),两个所述支撑座(2)的相对侧共同铰接有第一床板(3)和第二床板(4),所述支撑壳体(1)的内壁固定安装有侧翻机构(5)和调节机构(6);

所述侧翻机构(5)包括两个第一螺纹杆(7)、第一双轴电机(8)和第一调节板(14)和第二调节板(15),两个所述第一螺纹杆(7)均通过轴承转动连接在支撑壳体(1)的内壁,所述第一双轴电机(8)固定安装在支撑壳体(1)的内壁,两个所述第一螺纹杆(7)的相对端分别与所述第一双轴电机(8)两端的输出轴固定连接,两个所述第一螺纹杆(7)的外螺纹均螺纹连接有第一内螺纹套块(9),两个所述第一内螺纹套块(9)均套接有联动板(10),两个所述联动板(10)靠近其上下端的前侧均分别固定连接有上滑动柱(11)和下滑动柱(12),所述第一床板(3)和所述第二床板(4)的下端均开设第一滑槽(13),两个所述上滑动柱(11)分别沿两个所述第一滑槽(13)的槽壁滑动,所述第一调节板(14)和所述第二调节板(15)的相对端且远离联动板(10)的一侧均与支撑壳体(1)的内壁铰接,所述第一调节板(14)和所述第二调节板(15)均由调节机构(6)控制转动,所述第一调节板(14)和所述第二调节板(15)靠近联动板(10)的一侧均开设有第二滑槽(16),两个所述下滑动柱(12)分别沿两个所述第二滑槽(16)的槽壁滑动。

2.根据权利要求1所述的一种胸外科术后护理床,其特征在于:所述调节机构(6)包括两个第二螺纹杆(17)和第二双轴电机(18),两个所述第二螺纹杆(17)均通过轴承转动连接在支撑壳体(1)的内壁,所述第二双轴电机(18)固定安装在支撑壳体(1)的内壁,两个所述第二螺纹杆(17)的相对端分别与所述第二双轴电机(18)两端的输出轴固定连接,两个所述第二螺纹杆(17)的外螺纹均螺纹连接有第二内螺纹套块(19),两个所述第二内螺纹套块(19)远离第二螺纹杆(17)的一侧均铰接有连接臂(20),两个所述连接臂(20)远离第二内螺纹套块(19)的一端分别与所述第一调节板(14)和所述第二调节板(15)的相背端铰接。

3.根据权利要求1所述的一种胸外科术后护理床,其特征在于:所述第一调节板(14)和所述第二调节板(15)均呈倾斜设置,并且任意一调节板的倾斜度大于另外一调节板的倾斜度。

4.根据权利要求1所述的一种胸外科术后护理床,其特征在于:两个所述第一螺纹杆(7)成对称设置,并且两个所述第一螺纹杆(7)的外螺纹方向呈相反设置。

5.根据权利要求2所述的一种胸外科术后护理床,其特征在于:两个所述第二螺纹杆(17)成对称设置,并且两个所述第二螺纹杆(17)的外螺纹方向呈相同设置。

6.根据权利要求1所述的一种胸外科术后护理床,其特征在于:所述第一床板(3)和所述第二床板(4)相背端的上表面均固定连接有护栏(21)。
