专利号: 2019113628079
申请人: 吴敬威
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

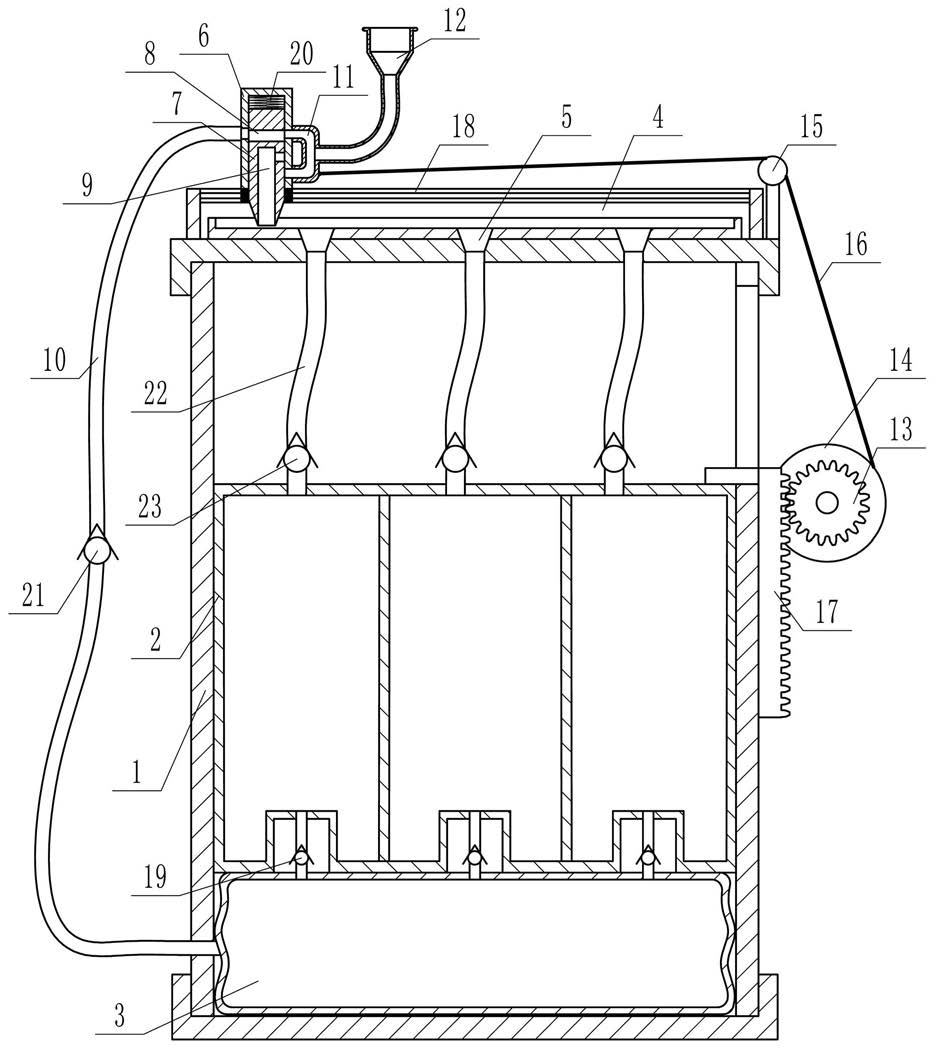

1.一种油田采油取样桶,包括一个上下两端经封盖密封的且水平截面为矩形的采油桶(1),其特征在于,所述采油桶(1)内设有三个左右并排布置且可同步上下移动的油盒(2),采油桶(1)内设有置于油盒(2)下方的油囊(3),三个油盒(2)内的油液在压力作用下可单向向油囊(3)移动,采油桶(1)上端封盖的上端面设有一个截面为V形的滑槽(4),滑槽(4)内内间隔均布有三个与油盒(2)一一对应的锥形通孔(5),锥形通孔(5)与对应油盒(2)连通,滑槽(4)上方设有一个上端封闭下端开口的圆管(6),油盒(2)向上移动可使圆管(6)向右滑移,圆管(6)内贴壁滑动安装有一个具有向下趋势且下端为锥形的柱塞(7),柱塞(7)下端置于滑槽(4)内并可在滑槽(4)内左右移动,柱塞(7)上设有一个径向通孔(8),径向通孔(8)的下方设有一个轴向盲孔(9),圆管(6)的外圆面上设有一个可单向向油囊(3)进液的第一软管(10),圆管(6)上还设有一个上下两端口均与圆管(6)内部连通的U型管(11),U型管(11)上设有快速接头(12),柱塞(7)向上运动时,U型管(11)上端口经径向通孔(8)与第一软管(10)连通,此时U型管(11)下端口不与轴向盲孔(9)连通,柱塞(7)向下运动时,U型管(11)下端口与轴向盲孔(9)连通,此时U型管(11)上端口不与径向通孔(8)连通。

2.根据权利要求1所述的一种油田采油取样桶,其特征在于,所述采油桶(1)右侧壁上设有一个齿轮(13),齿轮(13)后侧同轴固定有一个卷线轮(14),卷线轮(14)的上方设有固定在采油桶(1)上的定滑轮(15),卷线轮(14)上缠绕并固定有绳索(16),绳索(16)的自由端绕过定滑轮(15)后固定在圆管(6)外圆面上,齿轮(13)的内侧啮合有一个固定在油盒(2)上的齿条(17),油盒(2)上下移动可带动齿条(17)驱动齿轮(13)转动。

3.根据权利要求1所述的一种油田采油取样桶,其特征在于,所述齿条(17)与油盒(2)上端面经固定杆连接,固定杆的一端固定在油盒(2)上,另一端固定在齿条(17)上,采油桶(1)上设有可供固定杆上下移动的安装槽。

4.根据权利要求1所述的一种油田采油取样桶,其特征在于,所述滑槽(4)上方设有一个支架(18),圆管(6)滑动安装在支架(18)上并可在支架(18)上左右滑动。

5.根据权利要求1所述的一种油田采油取样桶,其特征在于,所述每个油盒(2)底部设有一个内凹的空腔,每个空腔内设有一个管道,管道的一端与油盒(2)连通另一端与油囊(3)连通,管道上设有第一单向阀(19),第一单向阀(19)在油液压力作用下可打开并单向向油囊(3)供油。

6.根据权利要求1所述的一种油田采油取样桶,其特征在于,所述圆管(6)内设有压簧(20),压簧(20)的一端固定在圆管(6)上顶部,另一端固定在柱塞(7)的上端。

7.根据权利要求1所述的一种油田采油取样桶,其特征在于,所述第一软管(10)上设有第二单向阀(21),第二单向阀(21)可使油液单向从圆管(6)向油囊(3)流动。

8.根据权利要求1所述的一种油田采油取样桶,其特征在于,所述每个油盒(2)的上端设有一个第二软管(22),第二软管(22)的右端固定在油盒(2)上端并有油盒(2)连通,另一端连接在对应锥形通孔(5)的下端,第二软管(22)上设有第三单向阀(23),第三单向阀(23)可使油液从锥形通孔(5)向油盒(2)单向流动。

9.根据权利要求1所述的一种油田采油取样桶,其特征在于,所述采油桶(1)上设有提手。
