专利号: 201911363936X
申请人: 成都师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种智能阅读图书馆,其特征在于:包括安装在图书馆内的中心服务器机组和若干个用于展示中心服务器机组内储存的电子图书资料的情境阅读装置;

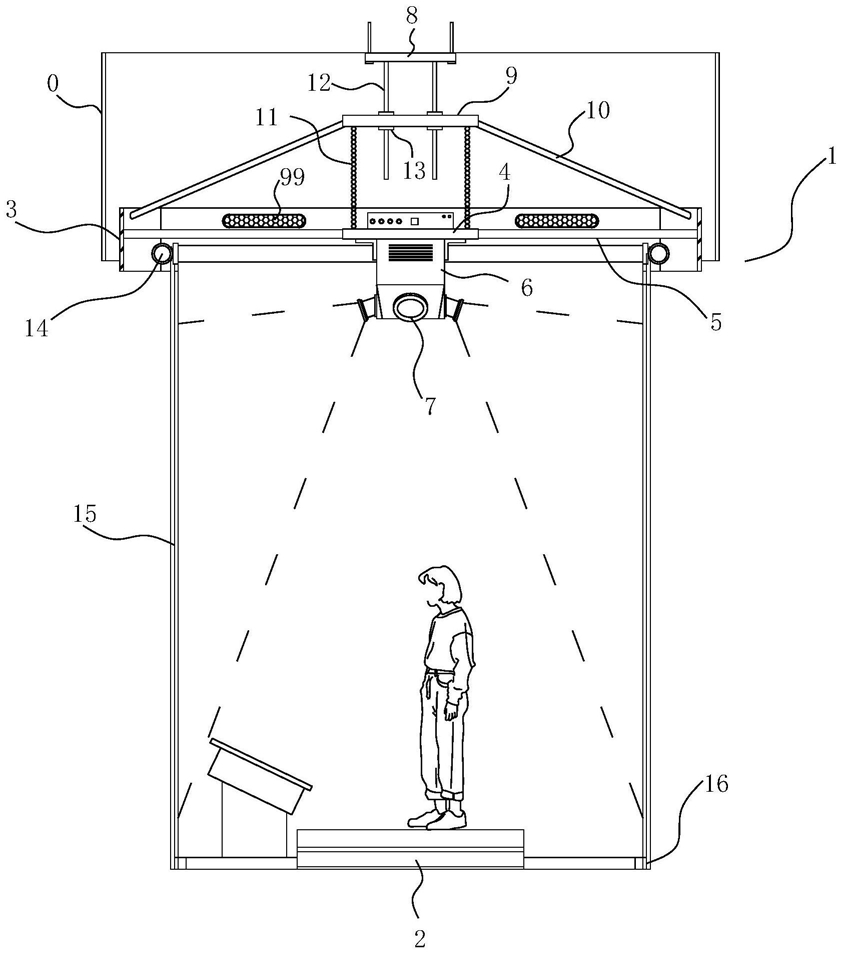

每一个所述情境阅读装置均包括吊顶式阅读仓(1)和对应设置在吊顶式阅读仓(1)下方的旋转阅读平台(2);所述吊顶式阅读仓(1)包括仓体和顶架,所述仓体通过顶架安装在图书馆的顶部;

所述仓体包括呈正方形的安装框(3),所述安装框(3)每一侧的内表面均设置有一套可升降的投影幕布;安装框(3)内的中心设置有安装盘(4),安装框(3)每一侧边的中心均通过一根横连杆(5)与安装盘(4)固接;所述安装盘(4)的底部设置有投影仪(6),所述投影仪(6)的周面上具有四个投影头(7),四个投影头(7)分别与四套投影幕布相对;

所述投影仪(6)的终端控制器与中心服务器机组通讯连接;

所述中心服务器机组与投影仪(6)的终端控制器无线通讯连接;

所述顶架包括固定盘(8)和过渡盘(9),所述固定盘(8)通过膨胀螺栓与图书馆的顶部固接;固定盘(8)的正下方设置过渡盘(9),所述过渡盘(9)与固定盘(8)连接;

所述安装框(3)的四个角部各通过一根斜连杆(10)与过渡盘(9)的侧面连接,所述过渡盘(9)的底部还设置有多根锁链(11),所述锁链(11)的上端与过渡盘(9)连接,下端与安装盘(4)连接;

固定盘(8)的底面固定设置有多根竖向的调节螺杆(12),每一根调节螺杆(12)上均适配有两个调节螺母(13);所述过渡盘(9)上对应设置有多个与调节螺杆(12)相适配的螺杆孔,所述调节螺杆(12)穿设在螺杆孔内,所述过渡盘(9)通过两个调节螺母(13)锁紧在调节螺杆(12)上形成定位;

所述投影幕布包括卷轴(14)、收卷在卷轴(14)上的布体(15)以及设置在布体(15)下端的配重杆(16);所述卷轴(14)的两端均设置有锥齿轮(17),四个投影幕布的四根卷轴(14)呈正方形分布,且相邻两根卷轴(14)端部的锥齿轮(17)相互啮合;四根卷轴(14)中的一根与固定设置在安装框(3)外壁上的收卷电机(18)传动连接;

所述配重杆(16)沿布体(15)的宽度方向延伸,配重杆(16)的截面呈方形;配重杆(16)的中部设置有吸附腔(21),所述吸附腔(21)的底面由橡胶片(22)构成,且与配重杆(16)的底面齐平;所述橡胶片(22)的上方设置有升降板(23),所述升降板(23)通过多个均匀分布的短柱(24)与橡胶片(22)连接,升降板(23)的上方还设置有调节螺栓(25),所述调节螺栓(25)穿设在配重杆(16)顶面的螺纹孔内,调节螺栓(25)的上端设置有旋拧头(26),下端通过旋转接头与升降板(23)连接。

2.根据权利要求1所述的智能阅读图书馆,其特征在于:所述旋转阅读平台(2)上还设置有纸质图书存放架,所述纸质图书存放架包括立杆,所述立杆的顶端与台面板(27)连接,立杆的底端与底座(28)连接;

所述台面板(27)左右两侧的底面固定设置有存书盒(29),每一个所述存书盒(29)均设置有多个条形的存书分格(30),存书分格(30)的开口位于台面板(27)的顶面;所述台面板(27)的中心设置有沿台面板(27)宽度方向延伸的书脊孔(31),所述书脊孔(31)内沿书脊孔(31)的长度方向均匀分布有多根支撑橡胶条(32);书脊孔(31)的后端设置有压书组件,所述压书组件包括压条(33),所述压条(33)沿台面板(27)的长度方向延伸,压条(33)顶面的中心设置有把手(34),压条(33)两端的底面设置有滑动杆(35),压条(33)两端的前部设置有按压部(36);所述滑动杆(35)穿设在台面板(27)上的滑动孔内,滑动杆(35)的下端设置有端片,滑动杆(35)外还套设有压书弹簧(37),所述压书弹簧(37)位于端片与台面板(27)之间。

3.根据权利要求2所述的智能阅读图书馆,其特征在于:所述立杆的上端设置有半圆形的第一铰接耳(38),台面板(27)底面的中心设置有第二铰接耳(39),所述第一铰接耳(38)和第二铰接耳(39)通过销轴(40)构成铰接,且销轴(40)与第一铰接耳(38)的圆形相对;所述第一铰接耳(38)靠近弧形边缘的位置均匀设置有多个定位孔(41),所述第二铰接耳(39)上设置有一根滑动定位销(42),所述第一铰接耳(38)与第二铰接耳(39)之间通过滑动定位销(42)插入定位孔(41)内形成定位。

4.根据权利要求3所述的智能阅读图书馆,其特征在于:所述旋转阅读平台(2)包括基座(46)和设置在基座(46)上方的旋转盘(47),所述基座(46)顶部的中心设置有安装槽,所述安装槽内设置有旋转电机(48),所述旋转电机(48)的输出端朝上,并与旋转盘(47)的底面固接;所述安装槽外侧的旋转盘(47)与基座(46)之间还设置有平面轴承(49),所述平面轴承(49)的上段与旋转盘(47)连接,下段与基座(46)连接;所述旋转盘(47)的边沿朝下弯折构成护边部(50),所述护边部(50)与基座(46)的周面之间设置有平台轴承(51);所述基座(46)内还设置有控制槽,所述控制槽内设置有平台控制器(52)。

5.根据权利要求4所述的智能阅读图书馆,其特征在于:所述旋转盘(47)顶面的边沿均匀设置有若干个顶槽,每一个所述顶槽内均设置有一个吹风器(54)。
