专利号: 2019113647807
申请人: 南通耀辉智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

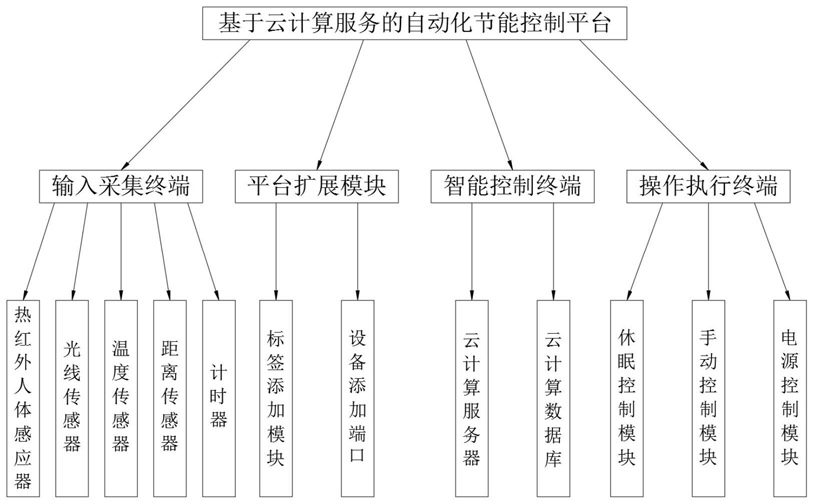

1.一种基于云计算服务的自动化节能控制平台,其特征在于:该自动化节能控制平台包括输入采集终端、平台扩展模块、智能控制终端和操作执行终端;

所述输入采集终端和平台扩展模块的输出端电性连接智能控制终端的输入端,所述智能控制终端的输出端电性连接操作执行终端的输入端;

所述输入采集终端用于对自动化节能控制平台的数据进行采集,所述平台扩展终端用于对平台进行延伸和扩展,所述智能控制终端用于为控制平台提供云计算服务和数据的存储,所述操作执行终端用于执行智能控制终端所输出的结果,根据结果执行相关的操作;

该自动化节能控制平台还包括空调总机和总控开关;

所述空调总机还包括若干个空调出风口,所述总控开关还包括若干个分控开关。

2.根据权利要求1所述的一种基于云计算服务的自动化节能控制平台,其特征在于:所述输入采集终端包括热红外人体感应器、光线传感器、温度传感器、距离传感器和计时器;

所述热红外人体感应器、光线传感器、温度传感器、距离传感器和计时器的输出端均电性连接智能控制终端的输入端;

所述热红外人体感应器用于检测室内是否有人员活动,根据检测结果判断是否需要接通室内的电源,所述光线传感器用于检测光线强度,根据光线强度的大小来判定是否需要接通电灯总控开关的电源,所述温度传感器用于检测温度数值,根据温度数值的大小来判定是否需要接通空调总控开关的电源,所述距离传感器安装在显示屏下方,用于检测显示屏前的障碍物与显示屏之间的距离,根据距离的变化来判定是否为工作人员操控显示屏,所述计时器用于对时间进行记录。

3.根据权利要求2所述的一种基于云计算服务的自动化节能控制平台,其特征在于:所述计时器每隔T时间段读取一次距离传感器的检测数值,所述距离传感器的检测数值为S,一段时间内每隔T时间段,所述距离传感器的检测数值集合为S={S1,S2,S3,…,Sn},根据公式:其中,表示一段时间内每隔T时间段,所述距离传感器检测数值的集合平均值;

当 时,表示在显示屏的可操作范围之内有障碍物,但不确定是否为工作人员;

当 时,表示在显示屏的可操作范围之内无障碍物,所述显示屏进入休眠状态;

根据公式:

其中,k=1,2,3,…,n-i;

其中,S总表示一段时间内每隔T时间段,所述距离传感器检测数值的集合中两两数值之间差值的绝对值之和;

当S总≥b时,表示显示屏前的障碍物会发生不断的移动,确定为工作人员在操控显示屏,所述显示屏常显;

当S总<b时,表示显示屏前虽然有障碍物,但是该障碍物没有发生不断的移动,该障碍物不是工作人员,所述显示屏进入休眠状态。

4.根据权利要求1所述的一种基于云计算服务的自动化节能控制平台,其特征在于:所述平台扩展模块包括标签添加模块和设备添加端口;

所述标签添加模块和设备添加端口的输出端均电性连接智能控制终端的输入端;

所述标签添加模块用于为若干个所述空调出风口添加标签,所述标签添加模块还用于为所述空调出风口下的若干个所述距离传感添加标签,所述设备添加端口用于为后续的设备添加端口连接。

5.根据权利要求1所述的一种基于云计算服务的自动化节能控制平台,其特征在于:所述智能控制终端包括云计算服务器和云计算数据库;

所述云计算服务器用于对输入采集终端采集的各项数据进行计算和分析,并将计算和分析结果传输至操作执行终端,控制操作执行终端执行相应的操作,所述云计算数据库用于对输入采集终端所采集的各项数据进行存储和保存。

6.根据权利要求1所述的一种基于云计算服务的自动化节能控制平台,其特征在于:所述操作执行终端包括休眠控制模块、手动控制模块和电源控制模块;

所述休眠控制模块和电源控制模块均与云计算服务器电性连接;

所述休眠控制模块根据云计算服务器的计算和分析结果控制显示屏进入休眠状态,使得显示屏在无人使用时更加的节能,所述手动控制模块用于当光线传感器和热红外人体感应器的检测数值均符合设定阈值范围时,利用手动控制若干个分控开关打开,点亮LED灯,所述电源控制模块用于当温度传感器和热红外人体感应器的检测数据达到设定阈值范围时,控制空调总机的电源接通,所述电源控制模块还用于当光线传感器和热红外人体感应器的检测数值均符合设定阈值范围时,控制总控开关的电源接通。

7.根据权利要求6所述的一种基于云计算服务的自动化节能控制平台,其特征在于:所述温度传感器的检测数据为H,所述热红外人体感应器感应室内有无人员活动;

当H≥c或H≤d,且室内有人员活动时,所述电源控制模块控制空调总机的电源打开,所述手动控制模块控制空调总机打开;

当H≥c或H≤d,且室内无人员活动时,所述电源控制模块控制空调总机的电源关闭,所述手动控制模块无法控制空调总机打开;

当d≤H≤c时,所述电源控制模块控制空调总机的电源关闭,无法通过手动控制模块控制空调总机打开。

8.根据权利要求6所述的一种基于云计算服务的自动化节能控制平台,其特征在于:所述光线传感器的检测数据为L,所述热红外人体感应器感应室内有无人员活动;

当L≤e,且室内有人员活动时,所述电源控制模块控制总控开关的电源接通,所述手动控制模块控制分控开关打开,接通LED灯电源;

当L≤e,且室内无人员活动时,所述电源控制模块控制总控开关的电源关闭,自动对室内的所有LED灯进行关闭;

当L>e时,所述电源控制模块控制空调总机的电源关闭,无法通过手动控制模块控制分控开关打开。

9.根据权利要求8所述的一种基于云计算服务的自动化节能控制平台,其特征在于:所述分控开关控制若干个LED灯电源的接通和关闭,若干个所述LED灯呈阵列形式安装在办公室顶端。
