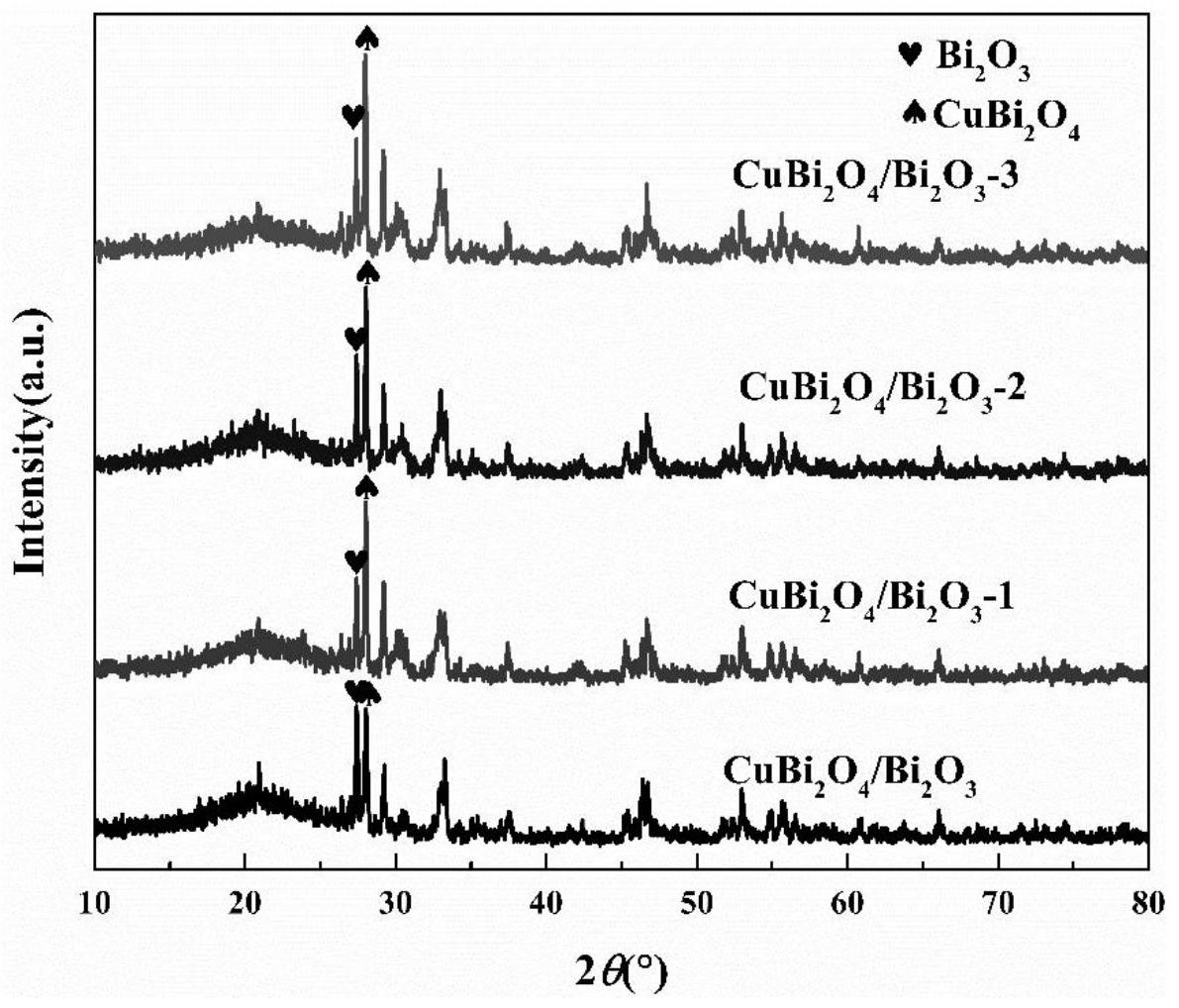

1.Ag/Bi2O3/CuBi2O4纳米纤维复合光催化剂的制备方法，其特征在于，包括如下步骤：

1)向N,N‑二甲基甲酰胺，冰乙酸以及乙醇的混合液中加入五水硝酸铋和六水硝酸铜，搅拌1h溶解；

2)向步骤1)所得溶液中加入聚乙烯吡咯烷酮并连续搅拌12h形成纺丝前驱液；

3)将步骤2)所得纺丝前驱液置于纺丝仪中于室温下纺丝并得到复合纳米纤维；

4)将步骤3)所得的复合纳米纤维在50‑70℃下烘干12h后，置于马弗炉中慢速升温并在

600‑700℃下煅烧2h并自然降温，得到Bi2O3/CuBi2O4纳米纤维；

5)将步骤4)所得的Bi2O3/CuBi2O4纳米纤维超声分散于浓度为0.2‑0.4M的硝酸银溶液中搅拌并在250W氙灯下照射20‑40min后，洗涤干燥得到Ag/Bi2O3/CuBi2O4复合光催化剂。

2.根据权利要求1所述的Ag/Bi2O3/CuBi2O4纳米纤维复合光催化剂的制备方法，其特征在于，所述步骤1)中N,N‑二甲基甲酰胺，冰乙酸以及乙醇的体积比为1:1:2，所述五水硝酸铋和六水硝酸铜的摩尔用量比为：8:1，并且搅拌1h。

3.根据权利要求1所述的Ag/Bi2O3/CuBi2O4纳米纤维复合光催化剂的制备方法，其特征在于，所述步骤2)中聚乙烯吡咯烷酮的浓度为：0.04‑0.06g/mL搅拌时间为12h。

4.根据权利要求1所述的Ag/Bi2O3/CuBi2O4纳米纤维复合光催化剂的制备方法，其特征在于，步骤3)所述的纺丝，纺丝条件为：纺丝距离为15cm，纺丝速度为0.5‑0.7mL/h，纺丝电压为15‑16kV。

5.根据权利要求1所述的Ag/Bi2O3/CuBi2O4纳米纤维复合光催化剂的制备方法，其特征在于，所述的慢速为：1‑2℃/min。

6.根据权利要求1所述的Ag/Bi2O3/CuBi2O4纳米纤维复合光催化剂的制备方法，其特征在于，步骤5)所述的超声分散，超声分散时间为10min。

7.根据权利要求1所述的方法，其特征在于，所述步骤5)所述的洗涤干燥，其中洗涤为：去离子水洗涤多次；干燥为：在40‑60℃烘箱中干燥12h。
