专利号: 2019113653009
申请人: 数谱科技(浙江)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

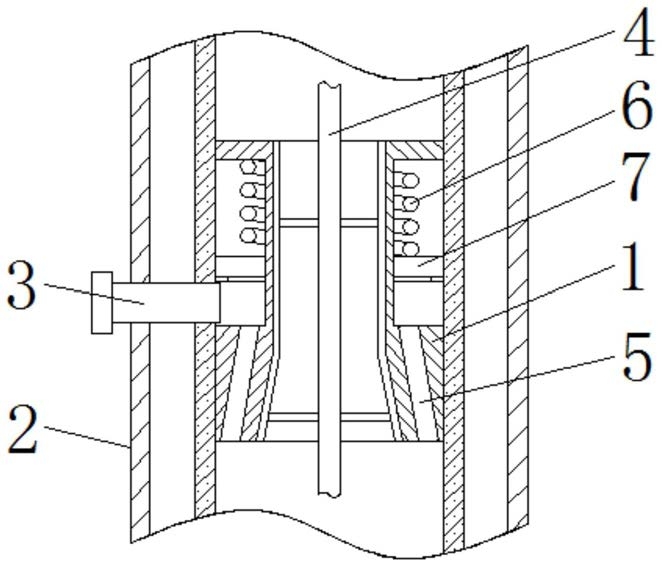

1.一种薄膜蒸发器用布料器,包括布料管(1)、蒸发器(2)、加料管(3)、搅拌转轴(4),布料管(1)活动套装在蒸发器(2)内腔的顶部,且蒸发器(2)的侧面固定套装有位于布料管(1)处的加料管(3),蒸发器(2)内腔的中部设有驱动搅拌机构旋转的搅拌转轴(4),搅拌转轴(4)固定套装在布料管(1)的内部,其特征在于:所述布料管(1)外沿的顶部开设有一整圈凹槽,且布料管(1)最顶部和最底部的外沿与蒸发器(2)的内壁贴合,所述加料管(3)的一端延伸至凹槽内腔的底部,所述布料管(1)底部的两侧均开设有位于凹槽下方的通槽(5),且通槽(5)的底部槽口向蒸发器(2)的内壁倾斜。

2.根据权利要求1所述的一种薄膜蒸发器用布料器,其特征在于:所述布料管(1)与蒸发器(2)之间活动套装有位于凹槽处的活塞环(7),所述活塞环(7)的外侧与蒸发器(2)的内部贴合,且活塞环(7)的内侧与布料管(1)的外侧贴合,所述活塞环(7)的顶部固定连接有套装在布料管(1)上的弹簧(6),且弹簧(6)的顶端与布料管(1)上凹槽的顶部接触。

3.根据权利要求1所述的一种薄膜蒸发器用布料器,其特征在于:所述布料管(1)的内壁设有隔热层,且隔热层完全包裹布料管(1)的内腔。

4.根据权利要求1所述的一种薄膜蒸发器用布料器,其特征在于:所述布料管(1)内腔与搅拌转轴(4)之间的间隙空间大于通槽(5)的空间,且布料管(1)内腔底部的直径由下至上均匀减小。
