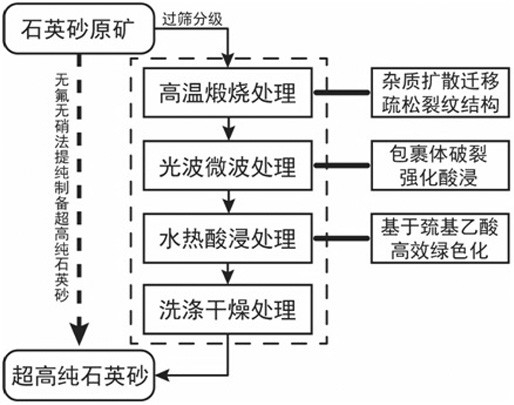

1.一种无氟无硝酸浸法提纯制备超高纯石英砂的工艺，其特征在于，包括以下步骤：S1.以石英砂原矿为提纯原材料，经高温煅烧后再进行保温处理；

S2.将步骤S1处理后的石英砂进行一次酸浸，然后放入光波微波炉，进行剔除气液包裹体和渗浸处理；

S3.将步骤S2处理后的石英砂进行二次酸浸，然后放入水热反应釜中，进行水热酸浸处理；

S4.将步骤S3处理后的石英砂在超声波条件下用蒸馏水反复冲洗至中性，烘干后得超高纯石英砂；

所述一次酸浸中所用酸溶液为硫酸、盐酸、磷酸和乙二酸的一种或多种，所述硫酸、盐酸、磷酸和乙二酸的质量分数均为0 10wt.%；

~

所述二次酸浸中的酸溶液为混合酸，混合酸的组成为5 15wt.%的巯基乙酸、1 20wt.%~ ~的硫酸、1 20wt.%的硫化钠；所述石英砂与混合酸的体积固液比为1:2 5。

~ ~

2.根据权利要求1所述的无氟无硝酸浸法提纯制备超高纯石英砂的工艺，其特征在于，步骤S1中所述石英砂原矿的尺寸为80 220目，二氧化硅的含量大于98%。

~

3.根据权利要求1所述的无氟无硝酸浸法提纯制备超高纯石英砂的工艺，其特征在于，步骤S1中所述高温煅烧的温度为900 1300℃，时间为2 6h。

~ ~

4.根据权利要求1所述的无氟无硝酸浸法提纯制备超高纯石英砂的工艺，其特征在于，步骤S1中所述保温处理的温度为800 1200℃，时间为2 4h。

~ ~

5.根据权利要求1所述的无氟无硝酸浸法提纯制备超高纯石英砂的工艺，其特征在于，步骤S2所述一次酸浸中酸溶液的浓度为1 40wt.%。

~

6.根据权利要求1所述的无氟无硝酸浸法提纯制备超高纯石英砂的工艺，其特征在于，步骤S3所述二次酸浸中酸溶液的浓度为10 55wt.%。

~

7.根据权利要求1所述的无氟无硝酸浸法提纯制备超高纯石英砂的工艺，其特征在于，步骤S3中所述水热酸浸反应的温度为60 180℃、时间为2 5h、反应物与水热反应釜的体积~ ~比为1 3:5、压力为1.5 3.5MPa。

~ ~

8.一种根据权利要求1 7任一项所述的无氟无硝酸浸法提纯制备超高纯石英砂的工艺~得到的超高纯石英砂。
