专利号: 201911367828X
申请人: 柒小凤
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

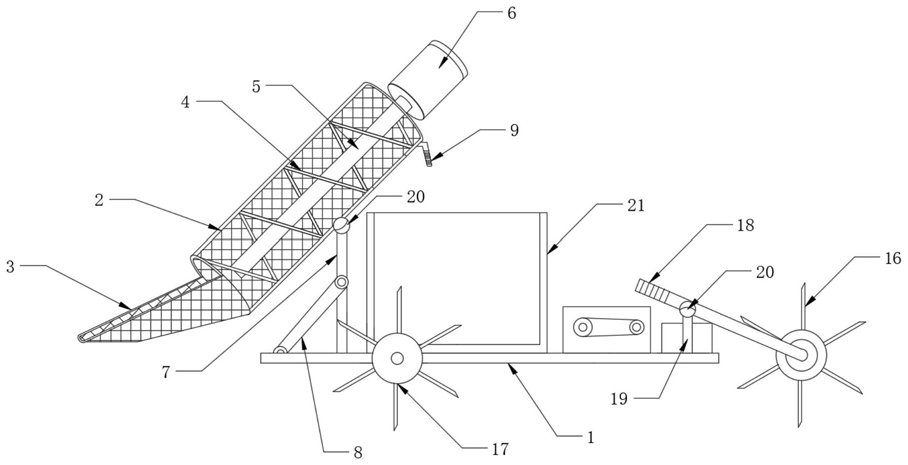

1.一种甲鱼捕捞装置,其特征在于:包括架体(1)、设于架体(1)前端的甲鱼提取装置和设于架体(1)后端的驱动装置;所述架体(1)为水平板状或船壳状;

所述甲鱼提取装置包括提取管(2)、铲斗(3)、提取叶轮(4)、提取主轴(5)、提取液压马达(6)、前立柱(7)、铰接杆(8)和前把手(9);所述提取管(2)为侧壁设有网孔的圆管,所述提取管(2)前端与铲斗(3)连接,所述提取管(2)后端设有提取液压马达(6),所述提取叶轮(4)呈螺旋状并套设固定在与提取液压马达(6)连接的提取主轴(5)上,所述提取主轴(5)同轴设于提取管(2)内,所述提取管(2)外壁中部通过铰接球(20)与前立柱(7)上端连接;所述前立柱(7)下端与架体(1)上端抵接,前立柱(7)中部与倾斜的铰接杆(8)上端铰接,所述铰接杆(8)下端与架体(1)上端铰接;所述前把手(9)设于所述提取管(2)后端;

所述驱动装置包括柴油发动机(10)、油箱(11)、液压泵(12)、控制阀(13)、油管(14)、驱动液压马达(15)、驱动叶轮(16)、从动叶轮(17)、后把手(18)和后立柱(19);所述液压泵(12)与所述柴油发动机(10)输出轴连接;所述液压泵(12)、控制阀(13)、驱动液压马达(15)、提取液压马达(6)和油箱(11)通过多条油管(14)形成闭合环路,且所述驱动液压马达(15)和所述提取液压马达(6)并联;所述驱动液压马达(15)的输出轴连接有驱动叶轮(16);

所述从动叶轮(17)至少有两个,分别设于架体(1)两侧;所述后立柱(19)下端与所述架体(1)上端连接,后立柱(19)上端与所述后把手(18)中部通过另一个铰接球(20)铰接;所述后把手(18)末端与所述驱动液压马达(15)连接。

2.根据权利要求1所述的甲鱼捕捞装置,其特征在于:所述架体(1)上端还设有上端为敞口的收集篓(21);所述收集篓(21)侧壁和底部设有网孔。

3.根据权利要求2所述的甲鱼捕捞装置,其特征在于:所述架体(1)上还设有用于冲洗架体(1)上端和/或收集篓(21)和/或提取管(2)内泥浆的水冲洗装置;所述水冲洗装置包括水泵和水管;所述水泵与所述柴油发动机(10)连接;所述水管包括进水管和出水管;所述进水管一端与水泵连接,另一端位于所述架体(1)下端;所述出水管一端与所述水泵连接,另一端为自由端或设有增压喷嘴或与提取管(2)内连通。

4.根据权利要求3所述的甲鱼捕捞装置,其特征在于:所述提取主轴(5)为空心管结构,其侧壁设有多个出水孔。

5.根据权利要求2所述的甲鱼捕捞装置,其特征在于:所述提取管(2)上端设有朝架体(1)上端开设的漏口;所述收集篓(21)处于所述漏口下方。

6.根据权利要求1所述的甲鱼捕捞装置,其特征在于:所述提取叶轮(4)边缘与所述提取管(2)内壁抵接或间距小于5cm。

7.根据权利要求1所述的甲鱼捕捞装置,其特征在于:所述铲斗(3)上设有网孔。

8.根据权利要求1所述的甲鱼捕捞装置,其特征在于:所述前立柱(7)和后立柱(19)为伸缩式杆体。

9.根据权利要求1所述的甲鱼捕捞装置,其特征在于:所述提取叶轮(4)上设有网孔。
