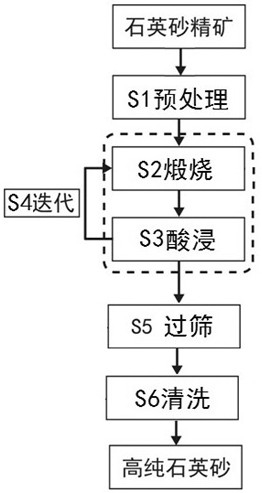

1.一种迭代水热法提纯石英砂的工艺，其特征在于，包括以下步骤：S1.预处理：将石英砂精矿进行浸泡清洗、脱泥、冲洗、干燥处理；

S2.煅烧：将预处理后的石英砂放入真空烧结炉内煅烧炼化，然后迅速进行水淬破碎处理，经过真空干燥后得石英砂颗粒；

S3.酸浸：将石英砂颗粒加入到盛有酸浸液的水热反应釜中，并放置在真空干燥箱内进行酸浸反应，步骤S3中所述酸浸液为硫酸、盐酸、碳酸、草酸、柠檬酸和磷酸中的任意两种或多种所组成的混合酸，所述酸浸液为质量分数分别为12wt.%的硫酸、0.8wt.%的盐酸、6wt.%的草酸和1.2wt.%的磷酸或酸浸液为14wt.%的硫酸和8wt.%的草酸或酸浸液为10wt.%的硫酸、1.8wt.%的盐酸、3wt.%的柠檬酸和10wt.%的草酸或酸浸液为15wt.%的硫酸、10wt.%的碳酸和1wt.%的磷酸；

S4.迭代：将步骤S3中处理后的石英砂颗粒在超声波条件下用去离子水冲洗，直至清洗废液为中性，然后进行真空干燥，重复步骤S2和S3，所述步骤S4所述重复的重复次数为2 4~次，步骤S4所述重复的过程中，石英砂的煅烧温度为800 1000℃，煅烧时间为1 2h；

~ ~

S5.过筛：将步骤S4处理后的石英砂颗粒过筛，获得具有一定目数的石英砂颗粒；

S6.清洗：将过筛后的石英砂颗粒在超声波条件下用去离子水冲洗，直至清洗废液为中性，然后进行真空干燥，得高纯石英砂材料。

2.根据权利要求1所述的迭代水热法提纯石英砂的工艺，其特征在于，步骤S1中所述浸泡清洗过程在超声波清洗机中完成，所述清洗过程的温度为60 80℃，时间为30 120min，固~ ~液比为1:5 7。

~

3.根据权利要求1所述的迭代水热法提纯石英砂的工艺，其特征在于，步骤S1中所述浸泡清洗过程所用的清洗液包括0.5 2%海藻酸钠、0.5 2%乙酸和去离子水，其pH为6 9。

~ ~ ~

4.根据权利要求1所述的迭代水热法提纯石英砂的工艺，其特征在于，步骤S2中所述煅烧炼化过程的工艺参数如下：温度为900 1200℃，时间为2 6h，烧结气氛为真空烧结或氩气~ ~烧结。

5.根据权利要求1所述的迭代水热法提纯石英砂的工艺，其特征在于，所述酸浸液与水热反应釜的体积比为1 3:5。

~

6.根据权利要求1所述的迭代水热法提纯石英砂的工艺，其特征在于，步骤S5中所用筛网为80 280目。

~
