专利号: 2019113727765
申请人: 郑州科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

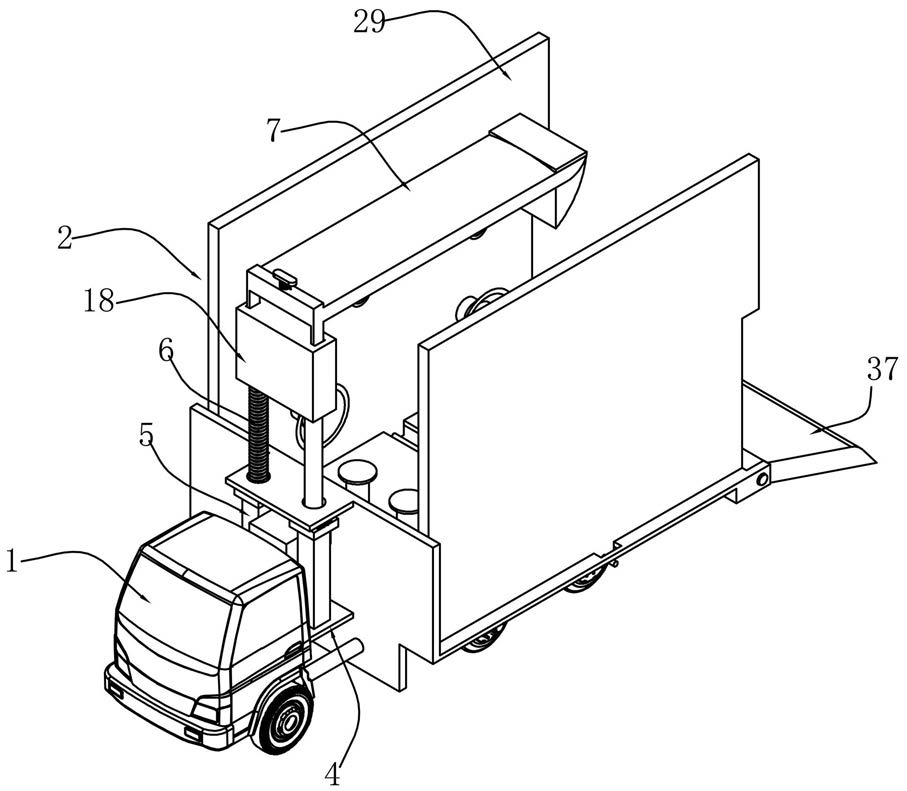

1.一种轨道交通车辆维护检修装置,包括车头(1),所述车头(1)后端连接有车体(2),其特征在于,所述车体(2)包括车底盘上端固定连接的底板(3),所述车头(1)与车体(2)之间经由置物台(4)连接,所述置物台(4)上端沿竖直方向固定有支撑柱(5),所述支撑柱(5)内沿竖直方向螺纹配合设置有升降柱(6),使得升降柱(6)转动时沿竖直方向移动,所述升降柱(6)上端转动连接有延伸至底板(3)上端的吊板(7),所述吊板(7)下端固定有挂钩(8);

所述底板(3)沿竖直方向螺纹配合穿透设置有顶杆(9),所述顶杆(9)转动时沿竖直方向移动,所述顶杆(9)与升降柱(6)经由驱动连接装置(10)连接,使得顶杆(9)与升降柱(6)完成同步升降;

所述车体(2)内部设置有经由电机驱动的拖曳绳索(35),所述拖曳绳索(35)前端固定有拖曳挂钩(36)。

2.根据权利要求1所述的一种轨道交通车辆维护检修装置,其特征在于,所述驱动连接装置(10)包括支撑柱(5)上端转动配合设置的第一齿轮(11),所述第一齿轮(11)与升降柱(6)螺纹配合,所述第一齿轮(11)与置物台(4)转动配合,使得所述第一齿轮(11)转动时带动升降柱(6)转动且竖直方向移动,所述第一齿轮(11)啮合有与置物台(4)转动配合的第二齿轮(12),所述第二齿轮(12)外侧同轴固定有延长至下端的第一驱动轴(13),所述第一驱动轴(13)经由驱动电机驱动。

3.根据权利要求2所述的一种轨道交通车辆维护检修装置,其特征在于,所述驱动连接装置(10)还包括置于底板(3)下端的涡轮(14),所述涡轮(14)与底板(3)转动配合设置,所述涡轮(14)套设于顶杆(9)外侧且与顶杆(9)螺纹配合设置,使得所述涡轮(14)转动时带动顶杆(9)转动且竖直方向移动,所述涡轮(14)啮合有与底板(3)转动配合设置的蜗杆(15)。

4.根据权利要求3所述的一种轨道交通车辆维护检修装置,其特征在于,所述蜗杆(15)同轴固定有置于置物台(4)下端的第一锥齿轮(16),所述第一锥齿轮(16)啮合有第二锥齿轮(17),所述第二锥齿轮(17)套设固定于第一驱动轴(13)外侧。

5.根据权利要求1所述的一种轨道交通车辆维护检修装置,其特征在于,所述升降柱(6)与吊板(7)经由连接盒(18)连接,所述升降柱(6)与连接盒(18)转动配合设置,所述连接盒(18)上端沿竖直方向开设有升降通道(19),所述升降通道(19)内沿竖直方向设置有调节杆体(20),所述调节杆体(20)能够沿竖直方向调节高度,所述调节杆体(20)上端与吊板(7)固定连接。

6.根据权利要求5所述的一种轨道交通车辆维护检修装置,其特征在于,所述升降通道(19)内部沿竖直方向均固定设置有楔形的卡块(21),所述调节杆体(20)沿竖直方向开设有若干个槽口(22),所述槽口(22)内部均转动配合有卡爪(23),所述卡爪(23)与调节杆体(20)通过弹簧(24)固定连接,所述卡块(21)卡住卡爪(23),使得调节杆体(20)不能朝向下端移动。

7.根据权利要求6所述的一种轨道交通车辆维护检修装置,其特征在于,所述调节杆体(20)沿竖直方向开设有贯穿若干个槽口(22)的线绳通道(26),所述线绳通道(26)上端贯穿吊板(7)上端设置,所述线绳通道(26)内部设置有线绳(27),所述线绳(27)与每个所述卡爪(23)均固定连接,使得朝上端拉动线绳(27)时,所述卡爪(23)闭合置于槽口(22)内部;

所述吊板(7)上端沿竖直方向滑动配合设置有提拉柄(28),所述提拉柄(28)的上端柄体与吊板(7)之间经由第二弹簧(28-1)固定连接,所述线绳(27)上端与提拉柄(28)固定连接。

8.根据权利要求1所述的一种轨道交通车辆维护检修装置,其特征在于,所述底板(3)上端的左侧和右侧均沿左右方向滑动配合设置有挡板(29),两个所述挡板(29)的相对一侧均固定有若干橡胶吸盘(30);

两个所述挡板(29)下端穿透底板(3)固定有下板(31),所述底板(3)下端有沿宽度方向转动配合设置有调节丝杆(32),两个所述下板(31)均沿左右方向贯穿开设有螺纹孔,所述调节丝杆(32)与螺纹孔螺纹配合设置,所述调节丝杆(32)上设置有两个分别与两个螺纹孔螺纹配合的反向螺纹(34),使得调节丝杆(32)转动时,两个下板(31)朝相反或相向的方向移动。

9.根据权利要求1所述的一种轨道交通车辆维护检修装置,其特征在于,所述底板(3)后端转动配合设置有后盖板(37),所述后盖板(37)可转动至与地面接触,后盖板(37)与地面接触时的上端设置为弧度。
