1.一种Fe-C-Ti/ZL108复合材料的制备方法,其特征在于,包括以下步骤:S1:活化混合粉末;所述混合粉末包括铁粉、钛粉和碳粉;所述混合粉末中铁粉、钛粉和碳粉的摩尔比为0.5~1:0.5~1:0.5~1;所述混合粉末的活化方法包括以下步骤:将混合粉末置于YG-1KG型混料机中,以1min的正反转间隔时间混合2~4h;然后将混合粉末用铝箔包好,于150~250℃下烘烤1~3h,完成粉末的活化;
S2:将ZL108合金熔化并过热至780~900℃,加入活化后的混合粉末,混匀后超声处理2~5min,得Fe-C-Ti/ZL108复合材料。
2.根据权利要求1所述的Fe-C-Ti/ZL108复合材料的制备方法,其特征在于:所述混合粉末中铁粉、钛粉和碳粉的摩尔比为1:1:1。
3.根据权利要求1或2所述的Fe-C-Ti/ZL108复合材料的制备方法,其特征在于:所述铁粉的粒径为38~150μm,纯度不低于99%;所述钛粉的粒径为38~150μm,纯度不低于99%;
所述碳粉的粒径为2~20μm,纯度不低于99%。
4.根据权利要求1所述的Fe-C-Ti/ZL108复合材料的制备方法,其特征在于:S2中所加入的活化后的混合粉末占整个体系的质量百分比为1~10%。
5.根据权利要求4所述的Fe-C-Ti/ZL108复合材料的制备方法,其特征在于:S2中所加入的活化后的混合粉末占整个体系的质量百分比为5%。
6.根据权利要求1所述的Fe-C-Ti/ZL108复合材料的制备方法,其特征在于:S2中超声处理的频率为40Hz。

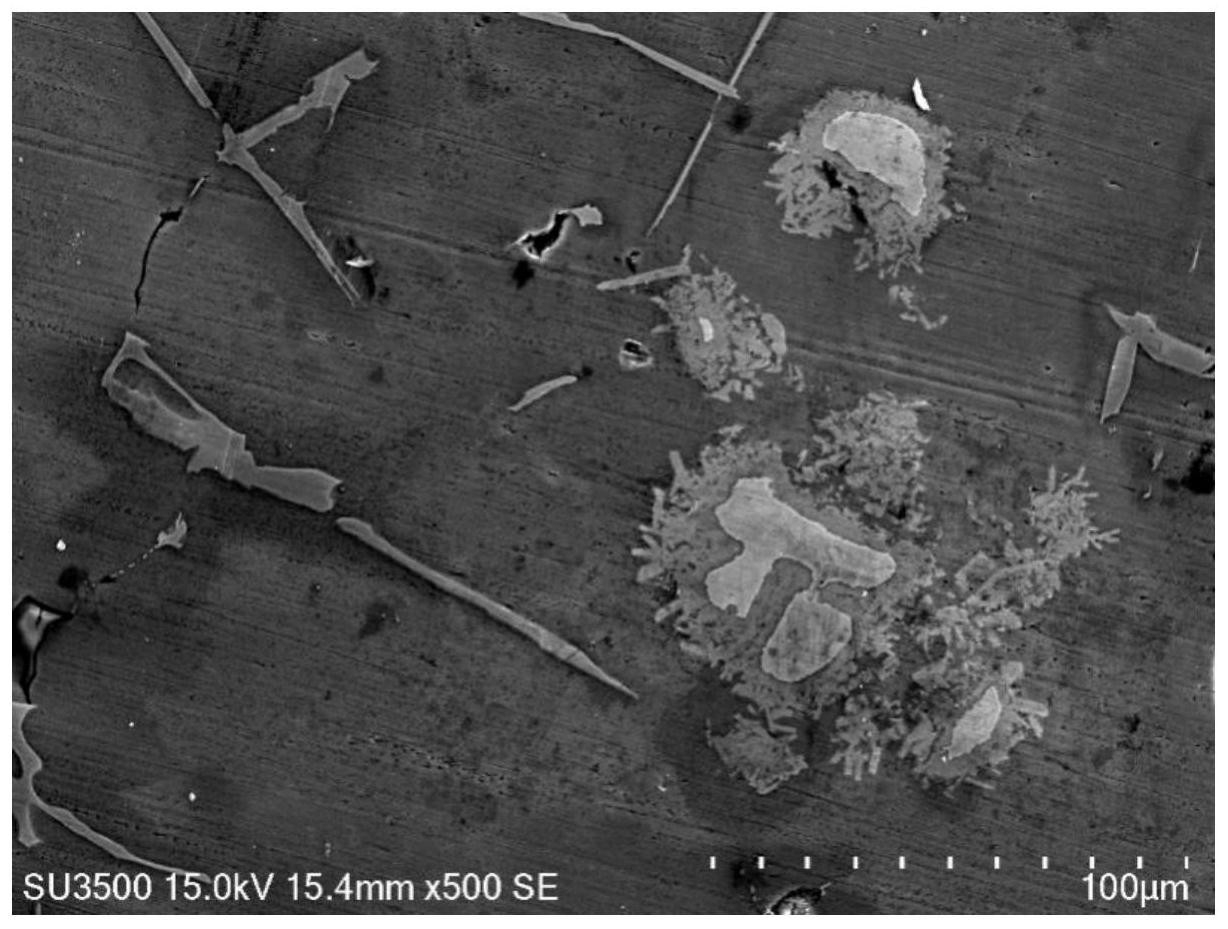

7.采用权利要求1~6任一项所述的制备方法制得的Fe-C-Ti/ZL108复合材料。
