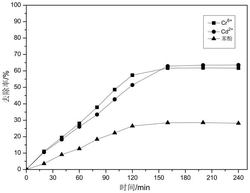

1.一种蒙脱石/硅酸钙复合吸附材料的制备方法,其特征在于:所述的制备方法包括如下步骤:步骤一:将蒙脱石和硅酸钙混合在150℃~300℃温度下低温煅烧2~5小时,得到煅烧产物;所述的蒙脱石与硅酸钙的质量比为1.0~10.0:0.1~5.0;
步骤二:将步骤一得到的煅烧产物在质量分数为10~20%的过氧化氢溶液中搅拌0.5~4小时,得到的混合液过滤后得到预处理混合物;
步骤三:将5~15质量份的预处理混合物用去离子水配成质量浓度为1.0~15.0%的浆液,同时加入0.1~1.0质量份的硫酸铁、1.0~6.0质量份的柠檬酸、0.5~10.0质量份的葡萄糖酸钠和0.5~3.0质量份的过硫酸钠进行搅拌,过滤,滤饼在低于100℃温度下干燥至质量恒定不变,得到蒙脱石/硅酸钙复合吸附材料。
2.如权利要求1所述的制备方法,其特征在于:步骤一中,所述的蒙脱石为钙基蒙脱石、钠基蒙脱石、铁基蒙脱石、有机改性蒙脱石或无机改性蒙脱石。
3.如权利要求2所述的制备方法,其特征在于:步骤一中,所述的蒙脱石为钙基蒙脱石。
4.如权利要求1所述的制备方法,其特征在于:步骤二中,所述的过氧化氢溶液的加入量以所述的煅烧产物的质量计5~15mL/g。
