专利号: 2019113757987
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

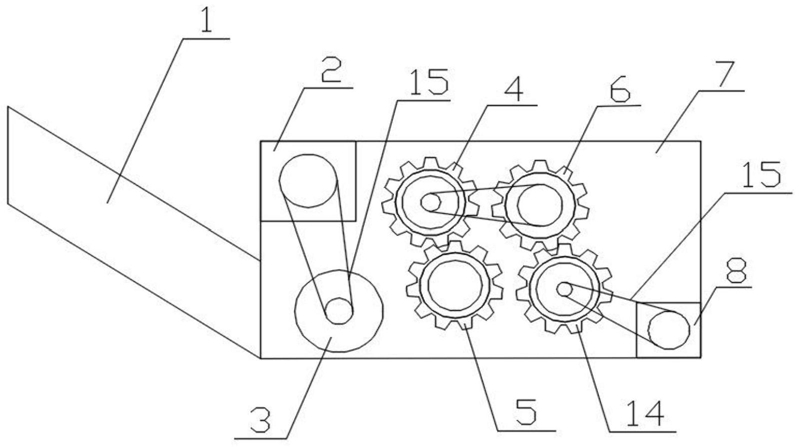

1.一种甘蔗剥叶机,其特征在于,所述甘蔗剥叶机包括箱体(7),进料槽(1),所述箱体(7)上连接第一驱动装置(2)和第二驱动装置(8),第一驱动装置(2)连接传动齿轮(3),传动齿轮(3)连接传动轮(10),传动轮(10)上设有传动板(9);第二驱动装置(8)和第一剥叶齿轮(14)通过剥叶链条(15)传动连接,第一剥叶齿轮(14)和第二剥叶齿轮(6)通过齿轮咬合连接,第二剥叶齿轮(6)和第三剥叶齿轮(4)通过剥叶链条(15)传动连接,第三剥叶齿轮(4)和第四剥叶齿轮(5)通过齿轮咬合连接;第一剥叶齿轮(14)、第二剥叶齿轮(6)、第三剥叶齿轮(4)和第四剥叶齿轮(5)都分别连接剥叶轮(16),剥叶轮(16)上为若干个凸齿形的剥叶栅(17);剥叶栅(17)顶端中部安装有带塑料保护垫(12)的刮刀(13);所述塑料保护垫(12)的材料为硬质塑料;塑料保护垫(12)上有若干个半径为0.2厘米的开口;塑料保护垫(12)表面有条纹状突起;塑料保护垫(12)的外边缘与刮刀(13)边缘等高;第一驱动装置(2)驱动传动齿轮(3)转动;第二驱动装置(8)驱动第一剥叶齿轮(14)转动;第一驱动装置(2)的转速小于第二驱动装置(8)。

2.根据权利要求1所述的一种甘蔗剥叶机,其特征在于,所述剥叶栅(17)为长方形柱体,所用材料为弹性材料。

3.根据权利要求1所述的一种甘蔗剥叶机,其特征在于,所述箱体(7)顶面为开口结构。

4.根据权利要求1所述的一种甘蔗剥叶机,其特征在于,所述箱体(7)前端下方设有垫板(11)。

5.根据权利要求1所述的一种甘蔗剥叶机,其特征在于,传动轮(10)一端安装于箱体壁上,另一端穿过箱体壁,与传动齿轮(3)中心轴固定连接;4个剥叶轮(16)一端安装于箱体壁上,另一端穿过箱体壁,分别与第一剥叶齿轮(14)、第二剥叶齿轮(6)、第三剥叶齿轮(4)和第四剥叶齿轮(5)中心轴固定连接。

6.根据权利要求1所述的一种甘蔗剥叶机,其特征在于,所述第一驱动装置(2)安装于箱体(7)的外侧,传动齿轮(3)的上方;所述第二驱动装置安装于箱体(7)的外侧,第一剥叶齿轮(14)的后方。

7.根据权利要求1所述的一种甘蔗剥叶机,其特征在于,所述传动轮(10)后方,箱体(7)两侧设有滑轨。
