专利号: 2019113769842
申请人: 河北工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种数字全息显微成像设备光路共焦装置,其特征在于:包括:

对焦机构(3),用于对光路共焦装置聚焦平面的高度进行调节,使焦点位于被观测物体上;

转换机构(7),用于针对不同荧光染剂快速变换半透镜的类型,确保观测的准确性;

调节机构(8),用于调节观测的范围,提高观测的准确度;

防偏移机构(13),用于减小激光传送过程中的偏移量,提高光源的质量;

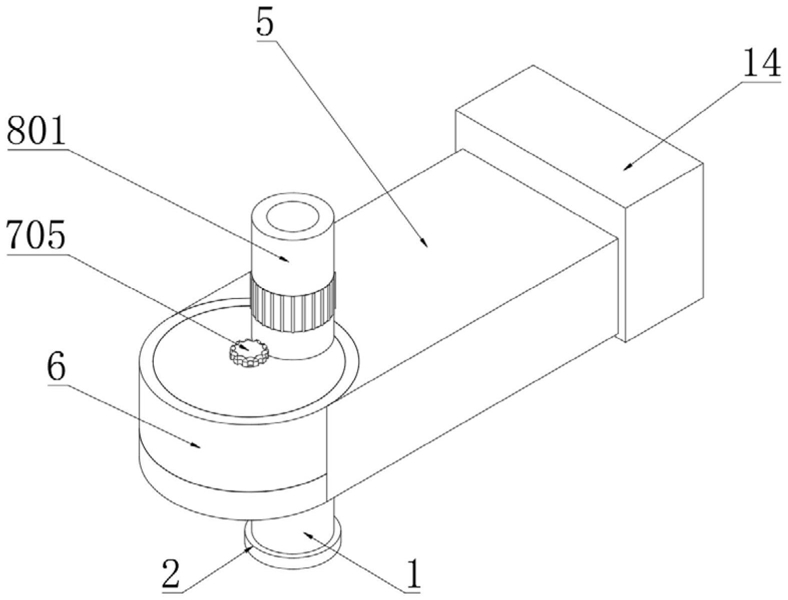

包括聚焦管(1),所述聚焦管(1)底端固定连接有连接环(2),所述聚焦管(1)内侧设置有对焦机构(3),所述对焦机构(3)包括螺旋滑轨(301)、滑移管(302)、摩擦带(303)、导管(304)、安装座(305)、摩擦轮(306)、安装环(307)和聚光透镜(308);

所述聚焦管(1)内侧设置有螺旋滑轨(301),所述螺旋滑轨(301)内侧活动连接有滑移管(302),所述滑移管(302)外侧对应螺旋滑轨(301)内侧位置处螺旋盘绕有摩擦带(303),所述滑移管(302)两端均固定连接有导管(304),所述聚焦管(1)一侧中部固定连接有安装座(305),所述安装座(305)内侧转动连接有摩擦轮(306),所述摩擦轮(306)侧面与摩擦带(303)外侧紧密贴合,所述滑移管(302)内侧中部设置有安装环(307),所述安装环(307)内侧固定连接有聚光透镜(308);

所述聚焦管(1)顶端固定连接有安装管(4),所述安装管(4)外侧固定连接有安装块(5),所述安装管(4)顶端固定连接有密封盒(6),所述密封盒(6)内侧底端转动连接有转换机构(7),所述转换机构(7)包括调节块(701)、调节架(702)、反射半透镜(703)、辅助半透镜(704)、转动盘(705)、连接管(706)、复位弹簧(707)、定位扣(708)和定位槽(709);

所述密封盒(6)内侧底端转动连接有调节块(701),所述调节块(701)四侧面均固定连接有调节架(702),所述调节架(702)内侧中部固定连接有反射半透镜(703),所述调节架(702)内侧顶部固定连接有辅助半透镜(704),所述调节块(701)顶端中部固定连接有转动盘(705),所述调节块(701)顶端对应转动盘(705)一侧位置处固定连接有连接管(706),所述连接管(706)内侧底端固定连接有复位弹簧(707),所述复位弹簧(707)顶端固定连接有定位扣(708);

所述密封盒(6)内侧顶端对应定位扣(708)底端位置处开设有定位槽(709),所述定位槽(709)沿转动盘(705)圆周方向均匀分布有四个,所述定位扣(708)与定位槽(709)之间相互配合;

所述反射半透镜(703)包括三片不同的单色半透镜和一片多色半透镜,所述辅助半透镜(704)与对应反射半透镜(703)种类相同。

2.根据权利要求1所述的一种数字全息显微成像设备光路共焦装置,其特征在于,所述摩擦带(303)两侧分别与螺旋滑轨(301)两侧紧密贴合,所述摩擦带(303)与螺旋滑轨(301)之间的摩擦力大于摩擦带(303)所受重力。

3.根据权利要求1所述的一种数字全息显微成像设备光路共焦装置,其特征在于,所述密封盒(6)顶端固定连接有调节机构(8),所述调节机构(8)包括调节管(801)、安装槽(802)、转动管(803)、螺旋槽(804)、驱动板(805)、聚焦针孔板(806)、导向板(807)和导向槽(808);

所述密封盒(6)顶端固定连接有调节管(801),所述调节管(801)外侧中部对称开设有安装槽(802),所述安装槽(802)内转动连接有转动管(803),所述转动管(803)内侧开设有螺旋槽(804),所述螺旋槽(804)内侧活动连接有驱动板(805),所述驱动板(805)一端固定连接有聚焦针孔板(806),所述聚焦针孔板(806)另一端固定连接有导向板(807),所述调节管(801)内侧中部对应导向板(807)和驱动板(805)两侧位置处均开设有导向槽(808)。

4.根据权利要求3所述的一种数字全息显微成像设备光路共焦装置,其特征在于,所述导向板(807)和驱动板(805)两侧均与导向槽(808)内壁紧密贴合。

5.根据权利要求3所述的一种数字全息显微成像设备光路共焦装置,其特征在于,所述安装块(5)内侧开设有激光通道(9),所述激光通道(9)内侧一端固定连接有光源针孔板(10),所述激光通道(9)内侧中部开设有摆动槽(11),所述激光通道(9)内侧对应摆动槽(11)两端位置处均固定连接有限位板(12),所述限位板(12)中部转动连接有防偏移机构(13),所述防偏移机构(13)包括导光管(1301)、限位环(1302)、透光镜(1303)、反射盒(1304)、底部反射镜(1305)、梯形块(1306)、顶部反射镜(1307)和激光发生器(14);

所述限位板(12)中部转动连接有导光管(1301),所述导光管(1301)外侧对应限位板(12)一侧位置处设置有限位环(1302),所述导光管(1301)内侧一端设置有透光镜(1303),所述导光管(1301)一端固定连接有反射盒(1304),所述反射盒(1304)底部两侧均粘接有底部反射镜(1305),所述反射盒(1304)内侧顶端中部固定连接有梯形块(1306),所述梯形块(1306)两侧均粘接有顶部反射镜(1307)。

6.根据权利要求5所述的一种数字全息显微成像设备光路共焦装置,其特征在于,所述激光通道(9)另一端固定连接有激光发生器(14),所述激光发生器(14)输入端与市电的输出端电性连接。
