专利号: 2019113775010
申请人: 东北林业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

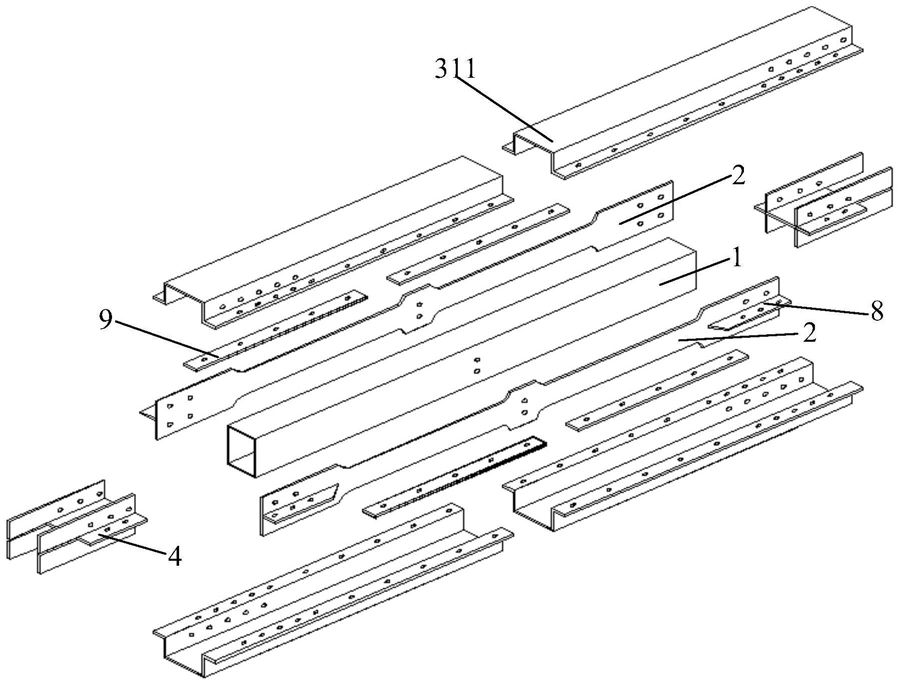

1.一种可更换内芯的装配式防屈曲支撑,其特征在于,包括:

内约束件(1),

耗能内芯板(2),所述耗能内芯板(2)为两个,且两个所述耗能内芯板(2)对称可拆卸连接在所述内约束件(1)前后侧;

外约束件(3),所述外约束件(3)套设在所述内约束件(1)和所述耗能内芯板(2)外周侧,且所述外约束件(3)与所述耗能内芯板(2)可拆卸连接;

端部连接件(4),所述端部连接件(4)为两个,且两个所述端部连接件(4)分别可拆卸连接在所述外约束件(3)两端。

2.根据权利要求1所述的一种可更换内芯的装配式防屈曲支撑,其特征在于,所述内约束件(1)前后侧中部分别与两个所述耗能内芯板(2)中部可拆卸连接。

3.根据权利要求2所述的一种可更换内芯的装配式防屈曲支撑,其特征在于,所述内约束件(1)前后侧中部分别与两个所述耗能内芯板(2)中部通过第一连接螺栓(5)可拆卸连接。

4.根据权利要求1所述的一种可更换内芯的装配式防屈曲支撑,其特征在于,所述外约束件(3)靠近其端部位置与所述耗能内芯板(2)靠近其端部位置可拆卸连接。

5.根据权利要求4所述的一种可更换内芯的装配式防屈曲支撑,其特征在于,所述外约束件(3)包括两组扣合件(31),两组所述扣合件(31)设置在所述内约束件(1)和所述耗能内芯板(2)外周侧;其中,一组所述扣合件(31)一端与另一组所述扣合件(31)一端间隔设置,一组所述扣合件(31)靠近其另一端的位置与另一组所述扣合件(31)靠近其另一端的位置分别与所述耗能内芯板(2)靠近其两端的位置可拆卸连接;两组所述扣合件(31)另一端分别与两个所述端部连接件(4)可拆卸连接。

6.根据权利要求5所述的一种可更换内芯的装配式防屈曲支撑,其特征在于,两组所述扣合件(31)均包括上下布置的两个几字形板(311),两个所述几字形板(311)对称且扣合在所述内约束件(1)和所述耗能内芯板(2)的上下侧,且两个所述几字形板(311)在扣合位置可拆卸连接;其中,一组所述扣合件(31)中的所述几字形板(311)的一端与另一组所述扣合件(31)中的所述几字形板(311)一端间隔设置,一组所述扣合件(31)中的所述几字形板(311)靠近其另一端的位置与另一组所述扣合件(31)中的所述几字形板(311)靠近其另一端的位置分别与所述耗能内芯板(2)靠近其两端位置可拆卸连接;两个所述端部连接件(4)分别可拆卸连接在每组所述扣合件(31)中的两个所述几字形板(311)另一端。

7.根据权利要求6所述的一种可更换内芯的装配式防屈曲支撑,其特征在于,两个所述几字形板(311)在扣合位置通过第二连接螺栓(6)可拆卸连接;所述几字形板(311)与所述耗能内芯板(2)通过第三连接螺栓(7)可拆卸连接。

8.根据权利要求7所述的一种可更换内芯的装配式防屈曲支撑,其特征在于,所述耗能内芯板(2)远离所述内约束件(1)的一侧且靠近其两端位置均焊接固定有水平加强肋(8),所述水平加强肋(8)与所述耗能内芯板(2)垂直布置,且所述水平加强肋(8)通过所述第二连接螺栓(6)夹设连接在两个所述几字形板(311)之间。

9.根据权利要求8所述的一种可更换内芯的装配式防屈曲支撑,其特征在于,还包括垫板(9),所述垫板(9)夹设在两个所述几字形板(311)之间,且远离所述水平加强肋(8)设置。

10.根据权利要求9所述的一种可更换内芯的装配式防屈曲支撑,其特征在于,两个所述端部连接件(4)均包括:第一连接板(41)和第二连接板(42),所述第一连接板(41)上下侧分别间隔固定连接有所述第二连接板(42),且所述第一连接板(41)与所述第二连接板(42)垂直布置;所述第一连接板(41)两侧夹设在两个所述几字形板(311)之间,且通过所述第二连接螺栓(6)可拆卸连接,所述第二连接板(42)与所述几字形板(311)通过第三连接螺栓(7)可拆卸连接。
