1.一种氮掺杂改性氧化锌可见光催化剂的制备方法，其特征在于：该方法包括以下步骤：

(1)、称取2.0～5.0g二水合醋酸锌固体，将二水合醋酸锌加入到20～50mL去离子水中，于室温下搅拌30min，转速为500rpm，使其完全溶解形成溶液A；

(2)、称取1.0～2.5g六次甲基四胺固体，将六次甲基四胺固体加入到溶液A中，于室温下搅拌1h，转速为500rpm，使其溶解形成溶液B；

(3)、之后将溶液B转移至高压反应釜中，再将高压反应釜放入烘箱中95℃反应6h，自然冷却至室温后进行离心处理，离心转速为6000rpm，离心时间为6min，弃上清液，沉淀物用去离子水清洗并离心处理三次，离心转速为6000rpm，离心时间为6min，之后沉淀物再用无水乙醇清洗并离心处理三次，离心转速为6000rpm，离心时间为6min，离心后的沉淀物经烘箱

60℃，烘干12h，得到氮掺杂改性氧化锌前驱体；

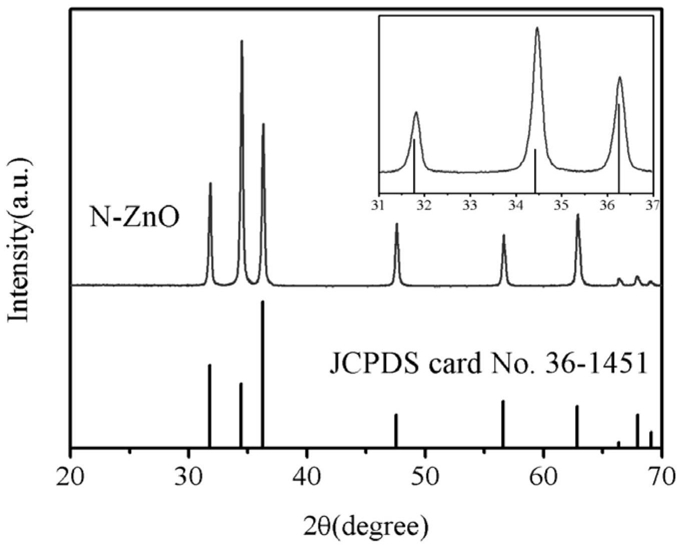

(4)、将步骤(3)获得的氮掺杂改性氧化锌前驱体放入马弗炉中进行高温煅烧处理，以5℃/min的速率升温至400℃并保温4h，然后自然冷却至室温，得到氮掺杂改性氧化锌可见光催化剂。

2.根据权利要求1所述的一种氮掺杂改性氧化锌可见光催化剂的制备方法，其特征在于：步骤(1)中二水合醋酸锌固体的量是2.6774g，去离子水的量是20～50mL；步骤(2)中六次甲基四胺固体的量是1.2617g。
