专利号: 201911378088X
申请人: 陈碧玉
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-05-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

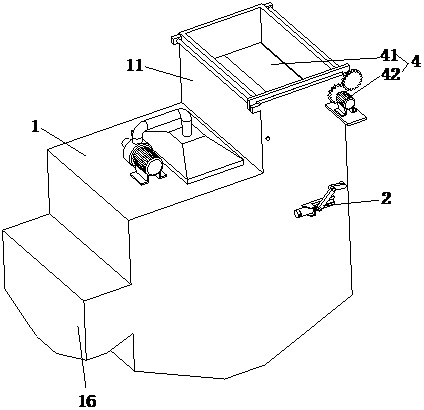

1.一种生物医药制造用原料筛选装置,其特征在于:包括筛选壳体(1)、初步筛选机构(2)和二次筛选机构(3),所述筛选壳体(1)的顶部设有与其内部连通的进料料道(11),所述进料料道(11)内设有原料疏松机构(4),所述筛选壳体(1)内沿竖直方向依次设有杂质接料盒(12)和呈L型的承载板(13),所述初步筛选机构(2)位于杂质接料盒(12)的正上方,所述进料料道(11)位于初步筛选机构(2)的正上方,所述二次筛选机构(3)安装在承载板(13)上,所述杂质接料盒(12)与承载板(13)之间设有防护挡网(14),所述筛选壳体(1)的一端从上往下依次设有与杂质接料盒(12)衔接的出料口、用于封闭出料口的封闭组件(5)和与筛选壳体(1)内部连通的矩形槽(15),所述矩形槽(15)上设有能够拆卸的封盖(151),所述筛选壳体(1)的另一端设有与二次筛选机构(3)配合的杂质出料料道(16);所述二次筛选机构(3)包括第二支架(31)、推动气缸(32)、第一安装板(33)、伺服电机(34)、第一链轮(35)、第二链轮(36)、第一传动丝杆(37)、第一滑杆(38)和吹风机(39),所述第一安装板(33)的底部设有两个对称设置的第二滑块(331),所述承载板(13)上设有两个与两个第二滑块(331)一一滑动配合的第二滑座(131),所述第二支架(31)位于两个第二滑座(131)的旁侧,所述推动气缸(32)呈水平安装在第二支架(31)上,且推动气缸(32)的输出端与第一安装板(33)固定连接,所述第一安装板(33)的顶部设有两个对称设置的第一安装座(332),所述第一传动丝杆(37)转动安装在两个第一安装座(332)上,所述第一滑杆(38)固定连接在两个第一安装座(332)上,且第一滑杆(38)与第一传动丝杆(37)间隔设置,所述伺服电机(34)位于一个第一安装座(332)的旁侧,所述第一链轮(35)安装在伺服电机(34)的输出端上,所述第二链轮(36)安装在第一传动丝杆(37)的端部上,所述第二链轮(36)与第一链轮(35)通过链条传动连接,所述第一传动丝杆(37)和第一滑杆(38)上设有移动块(371),所述吹风机(39)安装在移动块(371)的顶部。2.根据权利要求1所述的生物医药制造用原料筛选装置,其特征在于:所述初步筛选机构(2)包括筛选板(21)和两个驱动组件(22),所述筛选板(21)呈倾斜设置,且筛选板(21)一端的两侧均设有转轴(211),两个转轴(211)分别转动安装在筛选壳体(1)的两个侧壁上,两个驱动组件(22)分别安装在筛选壳体(1)的两个侧壁上,且两个驱动组件(22)分别与两个转轴(211)传动连接。3.根据权利要求2所述的生物医药制造用原料筛选装置,其特征在于:所述驱动组件(22)包括顶动气缸(221)、第一支架(222)、第一滑座(223)、第一滑块(224)、第一连接杆(225)和第一转杆(226),所述第一支架(222)与第一滑座(223)间隔安装在筛选壳体(1)的侧壁上,所述顶动气缸(221)呈水平安装在第一支架(222)上,所述第一滑块(224)滑动安装在第一滑座(223)上,且顶动气缸(221)的输出端与第一滑块(224)固定连接,所述第一转杆(226)的一端安装在其中一个转轴(211)上,所述第一转杆(226)与第一滑块(224)上分别设有第一转柱(2261)和第二转柱(2241),所述第一连接杆(225)的两端分别转动安装在第一转柱(2261)和第二转柱(2241)上。4.根据权利要求3所述的生物医药制造用原料筛选装置,其特征在于:所述杂质接料盒(12)的顶部开设有缺槽(121),所述缺槽(121)内设有若干个等间距分布的缓冲弹簧(122),所有缓冲弹簧(122)的顶部安装有缓冲垫块(123)。5.根据权利要求1所述的生物医药制造用原料筛选装置,其特征在于:所述原料疏松机构(4)包括原料承载组件(41)和原料疏松组件(42),所述原料承载组件(41)安装在进料料

道(11)的中部,所述原料疏松组件(42)安装在进料料道(11)的顶部,所述原料承载组件(41)包括第二安装板(411)、升降气缸(412)、连接件(413)、两个第二连接杆(414)、两个第二转杆(415)和两个载重板(416),两个载重板(416)呈对称且转动安装在进料料道(11)上,两个第二转杆(415)分别安装在两个载重板(416)的端部上,所述连接件(413)位于两个第二转杆(415)之间,且连接件(413)的底部设有第三滑块(4131),所述进料料道(11)上的外壁上设有与第三滑块(4131)滑动配合的滑槽(111),两个第二转杆(415)的一端均设有第三转柱(4151),两个第二连接杆(414)的一端分别转动安装在两个第三转柱(4151)上,所述连接件(413)的外壁上设有两个对称设置的扇形转柱(4132),两个第二连接杆(414)的另一端均设有与扇形转柱(4132)转动配合的半圆转槽(4141),所述第二安装板(411)呈水平设置在进料料道(11)的外壁上,所述升降气缸(412)呈竖直安装在第二安装板(411)上,且升降气缸(412)的输出端与连接件(413)固定连接。6.根据权利要求5所述的生物医药制造用原料筛选装置,其特征在于:所述原料疏松组件(42)包括旋转电机(421)、第二传动丝杆(422)、第二滑杆(423)、第一齿轮(424)、第二齿轮(425)和U型架(426),所述进料料道(11)靠近顶部的外壁上设有四个呈矩形分布的第二安装座(112),所述第二传动丝杆(422)转动安装在其中两个第二安装座(112)上,所述第二滑杆(423)固定安装在另外两个第二安装座(112)上,所述U型架(426)安装在第二传动丝杆(422)和第二滑杆(423)上,所述U型架(426)的底部设有若干个等间距设置的疏松棒(4261),所述进料料道(11)的外壁上设有呈水平设置的第三安装板(113),所述旋转电机(421)安装在第三安装板(113)上,所述第一齿轮(424)安装在旋转电机(421)的输出端上,所述第二齿轮(425)安装在第二传动丝杆(422)的端部上,且第二齿轮(425)与第一齿轮(424)啮合。7.根据权利要求1所述的生物医药制造用原料筛选装置,其特征在于:所述封闭组件(5)包括封板(51)、封闭电机(52)、第三转杆(53)和第三连接杆(54),所述封板(51)转动安装在出料口处,所述筛选壳体(1)的外壁上设有呈竖直设置的第四安装板(17),所述封闭电机(52)呈水平安装在第三安装板(113)上,所述第三转杆(53)的一端连接在封闭电机(52)的输出端上,所述封板(51)的外壁上设有转动座(511),所述第三连接杆(54)的两端分别转动连接在第三转杆(53)的另一端和转动座(511)上。
