专利号: 2019113808480
申请人: 杭州双擎动力设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

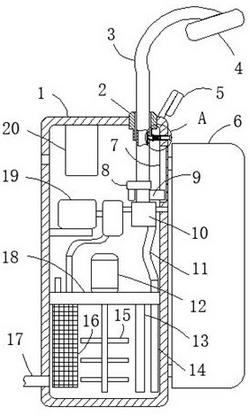

1.一种智能节水节能淋浴喷头,包括箱体(1)、电磁水阀(8)、工控机(20)和语音识别器(5),其特征在于:所述箱体(1)的上端左侧通过圆孔固定连接有滑套(2),所述滑套(2)内滑动套接有出水管(3),所述箱体(1)的右端上侧开设有通孔,所述通孔内设有固定机构,所述出水管(3)的管壁上开设有多个与固定机构相配合的定位槽,所述出水管(3)的上端固定连接有喷头(4),所述出水管(3)的下端延伸至箱体(1)内并与电磁水阀(8)的出水端固定连接,所述电磁水阀(8)的进水端固定连接有壳体(10),所述壳体(10)内设有节水机构,所述箱体(1)的右侧通过铰链铰接有两个弧形板(6),且弧形板(6)内开设有空腔,两个所述弧形板(6)相对的一侧均固定连接有多个均匀分布的雾化喷头(27),且雾化喷头(27)的进水端与空腔连通,所述弧形板(6)的一侧固定连接有连接软管(24),所述连接软管(24)的一端穿过箱体(1)的侧壁并与节水机构连接,所述箱体(1)内固定连接有隔板(18),所述隔板(18)的下端固定连接有电加热器(13),所述箱体(1)的左端下侧固定连接有供水管(17)。

2.根据权利要求1所述的一种智能节水节能淋浴喷头,其特征在于:所述节水机构包括固定在壳体(10)右侧的套管(26),所述套管(26)内固定连接有密封板(25),所述密封板(25)的侧壁贯穿开设有两个过液通道,所述密封板(25)的中心处通过圆孔滑动套接有导向杆,所述导向杆的一端固定连接有挡板(23),所述导向杆的另一端固定连接有限位板(21),所述导向杆的杆壁上滑动套接有第一弹簧(22),所述第一弹簧(22)的一端与密封板(25)的一侧固定连接,所述第一弹簧(22)的另一端与限位板(21)的一侧固定连接,所述套管(26)的右端管口处与连接软管(24)远离弧形板(6)的一侧固定连接,所述壳体(10)的下端固定连接有软管(11),所述软管(11)远离壳体(10)的一端贯穿隔板(18)的侧壁并固定连接有导管(14)。

3.根据权利要求1所述的一种智能节水节能淋浴喷头,其特征在于:所述固定机构包括滑动套接在圆口内的固定杆(28),所述固定杆(28)的一端穿过圆孔并滑动套接有第二弹簧(30),所述第二弹簧(30)的一端与箱体(1)的一侧固定连接,所述第二弹簧(30)的另一端固定连有环形块,所述环形块与固定杆(28)的杆壁固定连接,所述固定杆(28)的另一端固定连接有限位块(29),所述滑套(2)的一侧开始有定位孔,所述固定杆(28)的一端穿过定位孔并延伸至定位槽内。

4.根据权利要求1所述的一种智能节水节能淋浴喷头,其特征在于:所述隔板(18)的下端左侧固定连接有换热器(16),所述换热器(16)的两个管口处均延伸至隔板(18)的上方,所述箱体(1)的左端内壁固定连接有气泵(19),所述气泵(19)的进气端与换热器(16)的其中一个管口固定连接,所述气泵(19)的出气端与壳体(10)的左侧固定连接,所述箱体(1)的左端上侧开设有进气口。

5.根据权利要求1所述的一种智能节水节能淋浴喷头,其特征在于:所述隔板(18)的下端中心处通过密封轴承转动连接有转轴,所述转轴的轴壁上对称固定连接有多个扰流板(15),所述隔板(18)的上端固定连接有电机(12),所述电机(12)的输出端穿过密封轴承并与转轴的上端固定连接。

6.根据权利要求1所述的一种智能节水节能淋浴喷头,其特征在于:所述出水管(3)的管壁上固定连接有矩形块(9),所述箱体(1)的右端内壁开设有限位滑槽(7),所述限位滑槽(7)与矩形块(9)滑动连接。
