专利号: 2019113822079
申请人: 南京信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

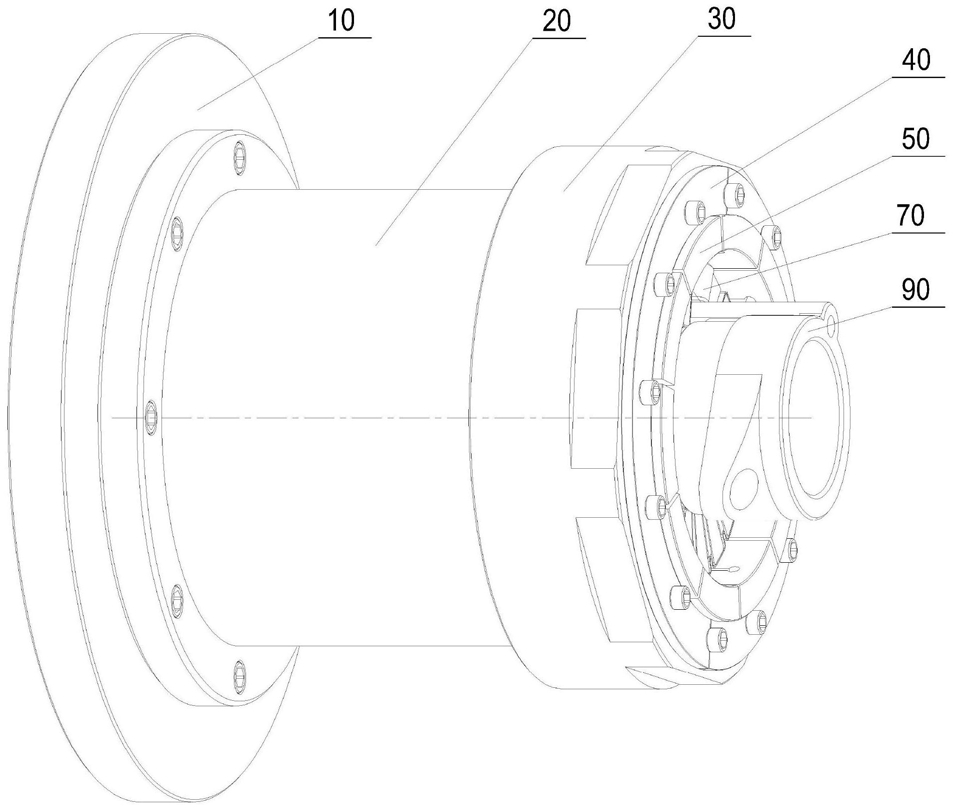

1.一种凿岩机机头磨孔工装,其特征在于:包括联接盘(10)、夹具体(20)、螺母(30)、卡板(40)、弹性锥套(50)、定位套(60)和柔性衬套(70),夹具体(20)一端与联接盘(10)固定,定位套(60)安装在联接盘(10)上并同轴,定位套(60)位于夹具体(20)内,弹性锥套(50)由夹具体(20)另一端插入,柔性衬套(70)插入弹性锥套(50)内,待加工的机头(90)装入柔性衬套(70)内,螺母(30)和卡板(40)连接,卡板(40)卡在弹性锥套(50)上,螺母(30)螺纹副连接在夹具体(20)另一端的端口处;

柔性衬套(70)整体为套筒形零件,柔性衬套(70)包括环形套筒本体,环形套筒本体沿轴向分割为两个哈夫套,两个哈夫套的套体沿轴向开设多条第三长槽(71),第三长槽(71)的两端都贯穿哈夫套的套体的两端,第三长槽(71)将哈夫套分割成若干块独立的长条形的扇形压块(72);每相邻两个扇形压块(72)之间通过联接头(73)连接,构成哈夫套;联接头(73)为在哈夫套的两端端面上分别沿轴向外凸延伸设置凸起,哈夫套两端端面上的凸起交替布置;

待加工的机头(90)装入柔性衬套(70)的内孔里,在柔性衬套(70)的内孔壁上设置用于避让机头(90)上的圆柱凸起(94)的缺口(74)。

2.根据权利要求1所述的凿岩机机头磨孔工装,其特征在于,联接盘(10)为设有中心孔的圆盘形法兰,联接盘(10)右端面设有与中心孔同轴的第一止口,第一止口与夹具体(20)左端的内孔配合。

3.根据权利要求1所述的凿岩机机头磨孔工装,其特征在于,定位套(60)为设有内孔的回转体零件,定位套(60)通过左端外表面设置环形法兰与联接盘(10)连接;定位套(60)右端端口处设置第二止口与机头(90)左端端口处的内孔配合。

4.根据权利要求1所述的凿岩机机头磨孔工装,其特征在于,夹具体(20)为设有内孔的回转体零件,夹具体(20)左端内孔为圆柱形内孔,夹具体(20)右端内孔为锥形孔,锥形孔的大口朝右;夹具体(20)的右端锥形孔与弹性锥套(50)的外锥面配合;在夹具体(20)右端端口的外表面上设置外螺纹。

5.根据权利要求1所述的凿岩机机头磨孔工装,其特征在于,弹性锥套(50)为设有内孔的回转体零件,弹性锥套(50)内孔为圆柱形内孔;弹性锥套(50)上沿轴向开设多条第一长槽和第二长槽,第一长槽自弹性锥套(50)左端朝向右端开设,第二长槽自弹性锥套(50)右端朝向左端开设,第一长槽和第二长槽交替设置;弹性锥套(50)的外表面为圆锥面,且圆锥面小端位于弹性锥套(50)的左端;在弹性锥套(50)右端端口处延伸设置一段环形圆柱筒,环形圆柱筒的内孔与弹性锥套(50)内孔直径相等;在环形圆柱筒的外表面设置供卡板(40)卡入的环形卡槽。

6.根据权利要求1所述的凿岩机机头磨孔工装,其特征在于,螺母(30)与夹具体(20)螺纹连接,螺母(30)的右端面与卡板(40)通过螺钉固定。

7.根据权利要求6所述的凿岩机机头磨孔工装,其特征在于,螺母(30)右端的外表面为多边形面。

8.根据权利要求1所述的凿岩机机头磨孔工装,其特征在于,卡板(40)由两个半圆形薄板对合而成。

9.根据权利要求1所述的凿岩机机头磨孔工装,其特征在于,凸起为半圆柱体形。

10.根据权利要求1所述的凿岩机机头磨孔工装,其特征在于,所有第三长槽(71)的一端都分别与联接头(73)连通。
