专利号: 2019113837055
申请人: 东阳汉林传感器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

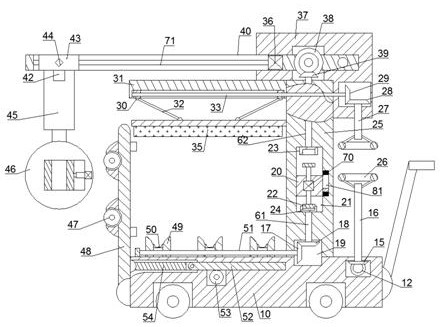

1.一种防碎玻璃手推运输车,包括基座,其特征在于:所述基座的顶面上固设有立柱,所述立柱的左侧面上固设有中部支撑板,所述中部支撑板的底部设有橡胶压板,所述橡胶压板的底面为软橡胶材质制作,所述基座的顶面上滑动设有多组螺纹夹持块,两两所述螺纹夹持块可将玻璃夹持住,每两组所述螺纹夹持块之间设有垫块,所述基座的左侧面上铰接有储物板,所述储物板可以摆放竖直和水平位置,所述储物板的处于水平位置时,可以在所述储物板上存放其他杂物等,所述立柱的顶面上固设有顶板,所述顶板内滑动设有前后对称的两组长支撑板,每组所述长支撑板内均滑动设有支撑滑块,两组所述支撑滑块之间通过伸缩菱形杆连接,两组所述支撑滑块的底面上均固设有伸缩杆,所述伸缩杆内均固设设有液压泵,所述液压泵的底端均动力连接有可以上下滑动的夹持圆板,两组所述夹持圆板相互靠近的一侧面上均滑动设有可以将玻璃夹持的橡胶夹板。

2.根据权利要求1所述的一种防碎玻璃手推运输车,其特征在于:所述基座内滑动设有齿条,所述齿条的左侧末端铰接有连杆,所述连杆的另一端与所述储物板铰接,所述储物板的左侧面上设有两组滚轮,所述齿条底部的所述基座内转动设有齿轮,所述基座内还转动设有第一传动齿轮,所述第一传动齿轮的后侧与所述齿轮的后侧通过皮带连接,所述第一传动齿轮顶部的所述基座内转动设有上下延伸的第一转轴,所述第一转轴的顶端固设有手动转盘,所述第一转轴的底端固设有第二传动齿轮,所述第二传动齿轮与所述第一传动齿轮啮合。

3.根据权利要求2所述的一种防碎玻璃手推运输车,其特征在于:所述立柱内靠近底部的位置处开设有从动腔,所述从动腔的左侧壁体上转动设有底螺杆,所述底螺杆与所述螺纹夹持块螺纹配合连接,所述底螺杆的右侧末端固设有位于所述从动腔内的第一夹持齿轮,所述立柱内开设有动力腔,所述动力腔与所述从动腔之间转动设有第一竖轴,所述第一竖轴的底端固设有第二夹持齿轮,所述第二夹持齿轮与所述第一夹持齿轮啮合,所述第一竖轴的顶端固设有第一内齿块。

4.根据权利要求3所述的一种防碎玻璃手推运输车,其特征在于:所述动力腔内滑动设有切换滑块,所述切换滑块内固嵌有动力电机,所述动力电机的上下两侧均动力连接有外齿轮,所述外齿轮可与所述第一内齿块啮合,所述动力腔的右壁上固设有电磁铁,所述电磁铁可以控制所述切换滑块上下滑动,所述动力腔的顶壁上转动设有上下延伸的第二竖轴,所述第二竖轴的顶端固设有动力齿轮,所述第二竖轴的底端固设有第二内齿块,所述第二内齿块可与位于顶部的所述外齿轮啮合,所述顶板内转动设有前后延伸的横向螺杆,所述横向螺杆与两组所述长支撑板螺纹配合,所述横向螺杆的外周上固设有从动齿轮,所述从动齿轮与所述动力齿轮啮合。

5.根据权利要求4所述的一种防碎玻璃手推运输车,其特征在于:位于后侧的所述长支撑板内固嵌有伸缩电机,所述伸缩电机的左侧动力连接有向左延伸的顶部螺杆,所述顶部螺杆与所述支撑滑块螺纹配合连接,所述夹持圆板内固嵌有气泵,所述气泵与所述橡胶夹板动力连接,通过所述气泵工作,使所述橡胶夹板可以将玻璃夹持。

6.根据权利要求5所述的一种防碎玻璃手推运输车,其特征在于:所述中部支撑板内转动设有左右延伸的中部螺杆,所述中部支撑板的底面上滑动设有两组左右对称的小螺纹块,所述小螺纹块与所述中部螺杆螺纹配合连接,所述小螺纹块与所述橡胶压板之间通过铰接杆铰接,所述中部螺杆的右端固设有第一齿轮,所述顶板的底面上转动设有第二转轴,所述第二转轴的顶端固设有第二齿轮,所述第二齿轮与所述第一齿轮啮合。
