专利号: 2019113849955
申请人: 黄珍珍
专利类型:发明专利
专利状态:无效专利
专利领域: 建筑物
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

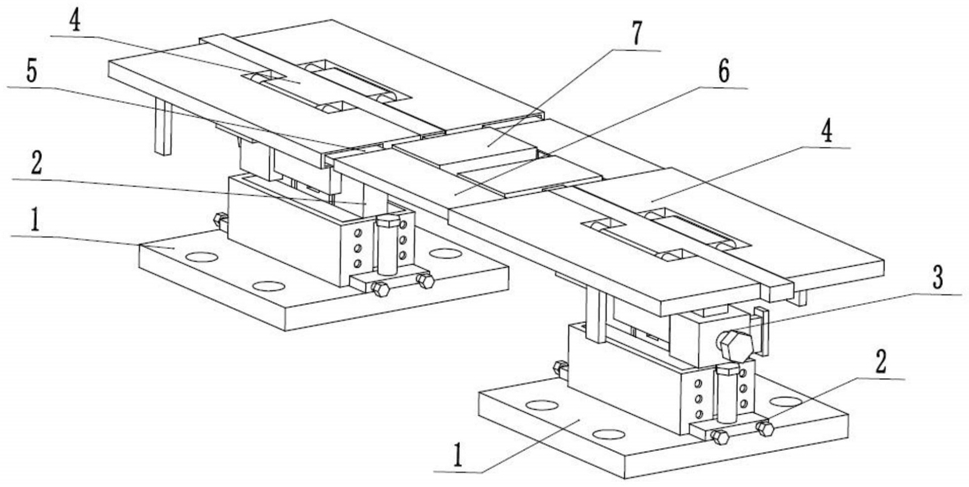

1.一种用于建筑施工的平台支撑装置,包括两个调节基座(1)、两个升降座(2)、两个调节锁紧器(3)、两个支撑角度调节板(4)、两个调节延伸插板(5)、两个调节延伸插框(6)和两个调节补充板(7),其特征在于:所述的两个升降座(2)分别滑动连接在两个调节基座(1)内,两个调节锁紧器(3)分别转动连接在两个升降座(2)内,两个调节锁紧器(3)分别啮合传动连接两个支撑角度调节板(4),两个支撑角度调节板(4)分别转动连接在两个升降座(2)内,两个调节延伸插板(5)均滑动连接在支撑角度调节板(4)内,两个调节延伸插框(6)均滑动连接在支撑角度调节板(4)内,两个调节延伸插板(5)分别插接在两个调节延伸插框(6)内,两个调节补充板(7)分别滑动连接在两个升降座(2)内,两个调节补充板(7)均滑动连接在两个调节延伸插框(6)之间。

2.根据权利要求1所述的一种用于建筑施工的平台支撑装置,其特征在于:所述的调节基座(1)包括地脚固定板(1‑1)、四个地脚螺纹孔(1‑2)、两个调节螺栓(1‑3)、升降调节框(1‑4)、多个固定螺纹孔(1‑5)、两个滑动连通槽(1‑6)和上滑动开槽(1‑7),地脚固定板(1‑

1)上均匀设置有四个地脚螺纹孔(1‑2),两个调节螺栓(1‑3)分别转动连接在地脚固定板(1‑1)上端的两侧,升降调节框(1‑4)固定连接在地脚固定板(1‑1)上,升降调节框(1‑4)的两端均匀设置有多个固定螺纹孔(1‑5),两个滑动连通槽(1‑6)分别连通设置在升降调节框(1‑4)的两端,上滑动开槽(1‑7)上下贯穿设置在升降调节框(1‑4)上端。

3.根据权利要求2所述的一种用于建筑施工的平台支撑装置,其特征在于:所述的升降座(2)包括中心升降框(2‑1)、内底板滑动座(2‑2)、两个连接滑板(2‑3)、两个固定调节升降板(2‑4)、两个升降螺纹孔(2‑5)、多个固定螺栓(2‑6)、四个纵向T形滑槽(2‑7)、中心齿轮放置槽(2‑8)、轴转动圆孔(2‑9)和上固定矩形槽(2‑10),中心升降框(2‑1)的下端固定连接在内底板滑动座(2‑2)上,中心升降框(2‑1)滑动连接在上滑动开槽(1‑7)内,内底板滑动座(2‑2)滑动连接在升降调节框(1‑4)内,两个连接滑板(2‑3) 分别固定连接在内底板滑动座(2‑2)的两端,两个连接滑板(2‑3)分别滑动连接在两个滑动连通槽(1‑6)内,两个固定调节升降板(2‑4)分别固定连接在两个连接滑板(2‑3)上,两个连接滑板(2‑3)上均设置有升降螺纹孔(2‑5),两个调节螺栓(1‑3)分别通过螺纹配合连接在两个升降螺纹孔(2‑5)内,多个固定螺栓(2‑6)均通过螺纹配合连接两个固定调节升降板(2‑4)和多个固定螺纹孔(1‑5),中心升降框(2‑1)的两端均设置有两个纵向T形滑槽(2‑7),中心齿轮放置槽(2‑8)贯穿设置在中心升降框(2‑1)的中心,轴转动圆孔(2‑9)设置在中心升降框(2‑1)的一端,轴转动圆孔(2‑9)连通中心齿轮放置槽(2‑8),中心升降框(2‑1)的上端设置有上固定矩形槽(2‑10)。

4.根据权利要求3所述的一种用于建筑施工的平台支撑装置,其特征在于:所述的调节锁紧器(3)包括调节转动圆轴(3‑1)、调节驱动齿轮(3‑2)、锁紧固定座(3‑3)、锁紧插齿板(3‑4)和锁紧齿轮(3‑5),调节转动圆轴(3‑1)转动连接在轴转动圆孔(2‑9)内,调节驱动齿轮(3‑2)固定连接调节转动圆轴(3‑1)上,调节驱动齿轮(3‑2)设置在中心齿轮放置槽(2‑8)内,锁紧固定座(3‑3)固定连接在中心升降框(2‑1)的一端,锁紧插齿板(3‑4)插接在锁紧固定座(3‑3)上,锁紧齿轮(3‑5)固定连接在调节转动圆轴(3‑1)上,锁紧齿轮(3‑5)设置在锁紧固定座(3‑3)内,锁紧插齿板(3‑4)与锁紧齿轮(3‑5)相啮合。

5.根据权利要求4所述的一种用于建筑施工的平台支撑装置,其特征在于:所述的支撑角度调节板(4)包括中心固定板(4‑1)、两个角度调节转动轴(4‑2)、两个调节支撑板(4‑3)、中心固定座(4‑4)、两个滑动铰接座(4‑5)、两个滑动铰接杆(4‑6)、两个调节升降台(4‑7)、两个内齿条(4‑8)和四个内T形滑块(4‑9),中心固定板(4‑1)的下端固定连接中心固定座(4‑4),中心固定座(4‑4)固定连接在上固定矩形槽(2‑10)内,两个角度调节转动轴(4‑2)分别转动连接在中心固定板(4‑1)的两端,两个调节支撑板(4‑3)的内端分别固定连接两个角度调节转动轴(4‑2),两个滑动铰接座(4‑5)分别固定连接在两个调节支撑板(4‑3)的下端,两个滑动铰接杆(4‑6)的上端均通过滑动槽滑动铰接在两个滑动铰接座(4‑5)内,两个滑动铰接杆(4‑6)的下端分别固定连接在两个调节升降台(4‑7)的上端,两个内齿条(4‑8)分别固定连接在两个调节升降台(4‑7)内,两个调节升降台(4‑7)的内端均固定连接两个内T形滑块(4‑9),两个调节升降台(4‑7)均通过内T形滑块(4‑9)滑动连接在纵向T形滑槽(2‑7)内,调节驱动齿轮(3‑2)的两端分别与两个内齿条(4‑8)相啮合传动。

6.根据权利要求5所述的一种用于建筑施工的平台支撑装置,其特征在于:所述的支撑角度调节板(4)还包括两个延伸板滑动槽(4‑10)、两个延伸连通滑动槽(4‑11)和添补滑动槽(4‑12),两个延伸板滑动槽(4‑10)分别设置在两个调节支撑板(4‑3)的内端,两个调节支撑板(4‑3)的下端均设置有延伸连通滑动槽(4‑11),两个延伸连通滑动槽(4‑11)分别连通两个延伸板滑动槽(4‑10),中心固定板(4‑1)的内端设置有添补滑动槽(4‑12)。

7.根据权利要求6所述的一种用于建筑施工的平台支撑装置,其特征在于:所述的调节延伸插板(5)包括两个延伸插板(5‑1)和两个延伸调节杆(5‑2),两个延伸插板(5‑1)分别滑动连接在两个延伸板滑动槽(4‑10)内,两个延伸插板(5‑1)的下端分别固定连接两个延伸调节杆(5‑2),两个延伸调节杆(5‑2)分别滑动连接在两个延伸连通滑动槽(4‑11)内。

8.根据权利要求7所述的一种用于建筑施工的平台支撑装置,其特征在于:所述的调节延伸插框(6)包括两个延伸插框(6‑1)和两个延伸插调节杆(6‑2),两个延伸插框(6‑1)的下端分别固定连接两个延伸插调节杆(6‑2),两个延伸插框(6‑1)分别滑动连接在两个延伸板滑动槽(4‑10)内,两个延伸插调节杆(6‑2)分别滑动连接在两个延伸连通滑动槽(4‑11)内,两个延伸插板(5‑1)分别插接在两个延伸插框(6‑1)内。

9.根据权利要求8所述的一种用于建筑施工的平台支撑装置,其特征在于:所述的调节补充板(7)包括两个内滑动插杆(7‑1)和两个添补延伸板(7‑2),两个内滑动插杆(7‑1)分别滑动连接在添补滑动槽(4‑12)内,两个添补延伸板(7‑2)分别固定连接在两个内滑动插杆(7‑1)的内端;两个添补延伸板(7‑2) 通过滑块滑动连接在两个延伸插框(6‑1)之间。
