专利号: 2019113858422
申请人: 蒋会
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2025-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

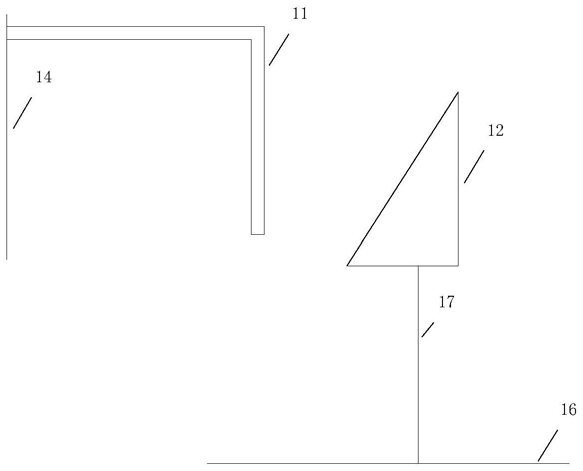

1.一种推拉门锁,其特征在于,所述推拉门锁包括第一卡合组件、第二卡合组件和第一插针;

所述第一卡合组件呈L形,且所述第一卡合组件与门框连接;

所述第一插针与门框之间通过第一弹性部件在水平方向上弹性连接;

所述第二卡合组件与推拉门之间通过第二弹性部件在垂直方向上弹性连接;

所述第一卡合组件和所述第二卡合组件在水平方向上相对设置,当所述推拉门锁上锁时,所述第一卡合组件和所述第二卡合组件在水平方向上卡合,从而阻止所述推拉门往远离门框的方向上移动;

所述第二卡合组件的第一相对面为斜面,所述第一相对面指所述推拉门锁未上锁时,所述第二卡合组件的各个侧面中与所述第一卡合组件距离最近的侧面;

所述第一相对面上设置有第一插槽;

所述第一相对面上覆盖有滑片,所述滑片用于掩盖所述第一插槽;

所述第一插针与所述第一插槽在竖直方向上的位置相同;

所述第一弹性部件或者所述第一插针通过第一温敏材料制作而成,以使所述第一弹性部件或者所述第一插针在第一温度下缩短,在第二温度下伸长,其中所述第一温度低于所述第二温度;

所述第二弹性部件或者所述第二卡合组件通过第二温敏材料制作而成,以使所述第二弹性部件或者所述第二卡合组件在第一温度下或第二温度下伸长,在第三温度下缩短,其中所述第三温度高于所述第二温度。

2.根据权利要求1所述的推拉门锁,其特征在于,所述第二卡合组件还连接有门开关,所述门开关仅设置于所述推拉门的一侧,所述门开关被设置为能够通过机械力调整所述第二卡合组件在竖直方向的位置,并且所述门开关被设置为能够通过机械力调整所述第一卡合组件在水平方向的位置。

3.根据权利要求1所述的推拉门锁,其特征在于,所述第一温敏材料为铜锌铝记忆合金,所述第二温敏材料为镍钛记忆合金。

4.根据权利要求1所述的推拉门锁,其特征在于,所述第一插针的自由端连接有可拆卸的辅助头,所述辅助头在竖直方向上的上端面为斜面,所述辅助头的斜面离所述门框越远则位置越低。

5.根据权利要求1所述的推拉门锁,其特征在于,所述第一弹性部件与所述第二弹性部件均为弹簧。

6.根据权利要求1所述的推拉门锁,其特征在于,

所述第一卡合组件的第二相对面上涂有第一磁性涂层,所述第二卡合组件的第二相对面上涂有第二磁性涂层;

其中所述第一卡合组件的第二相对面指所述推拉门锁未上锁时,所述第一卡合组件的各个侧面中与所述第二卡合组件距离最远的侧面;

所述第二卡合组件的第二相对面指所述推拉门锁未上锁时,所述第二卡合组件的各个侧面中与所述第一卡合组件距离最远的侧面;

所述第一磁性涂层的磁性与所述第二磁性涂层的磁性相反。

7.根据权利要求1所述的推拉门锁,其特征在于,

所述推拉门锁包括第二插针,所述第一相对面上还设置有第二插槽;

所述第二插针与门框之间通过第三弹性部件在水平方向上弹性连接;

所述第二插针与所述第二插槽在竖直方向上的位置相同;

所述第二插槽在竖直方向上的位置低于所述第一插槽;

所述第三弹性部件通过所述第二温敏材料制作而成。

8.一种推拉门锁的开锁方法,其特征在于,所述推拉门锁采用权利要求1-6任一项所述的推拉门锁,所述推拉门锁的初始状态为上锁状态,包括:使用遥控器控制环境温度控制器,以使推拉门所处的环境温度下降至所述第一温度或低于所述第一温度,从而所述第一插针从所述第一插槽中脱离,随后所述滑片盖住所述第一插槽;

再使用遥控器控制环境温度控制器,以使所述环境温度上升至所述第三温度或高于所述第三温度,以使所述第二卡合组件在竖直方向上缩短,从而所述第二卡合组件与所述第一卡合组件在竖直方向的位置错开,以脱离卡合状态,从而打开所述推拉门锁。

9.一种推拉门锁的开锁方法,其特征在于,所述推拉门锁采用权利要求7所述的推拉门锁,所述推拉门锁的初始状态为上锁状态,包括:使用遥控器控制环境温度控制器,以使推拉门所处的环境温度上升至所述第三温度或高于所述第三温度,从而所述第二插针从所述第二插槽中脱离,随后所述滑片盖住所述第二插槽;

再使用遥控器控制环境温度控制器,以使所述环境温度下降至所述第一温度或低于所述第一温度,从而所述第一插针从所述第一插槽中脱离,随后所述滑片盖住所述第一插槽;

再使用遥控器控制环境温度控制器,以使所述环境温度上升至所述第三温度或高于所述第三温度,以使所述第二弹性部件或者所述第二卡合组件在竖直方向上缩短,从而所述第二卡合组件与所述第一卡合组件在竖直方向的位置错开,以脱离卡合状态,从而打开所述推拉门锁。

10.一种推拉门,其特征在于,所述推拉门具有如权利要求1-7任一项所述的推拉门锁。
