专利号: 2019113895629
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

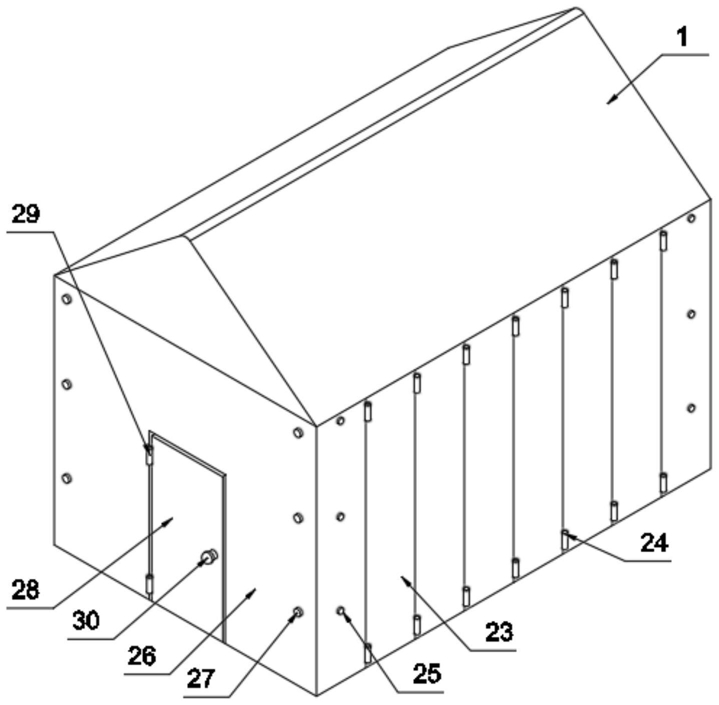

1.一种钢结构厂房,包括顶板(1),其特征在于:所述顶板(1)的底部等距设置多个骨架(2),所述骨架(2)的外壁对称设置有两个套环(3),两个相邻的所述骨架(2)之间设置有四个连接杆(4),且两个所述连接杆(4)的中部设置有第一销轴(5),所述顶板(1)底部的四个边角处均设置有承载套筒(6),所述承载套筒(6)的内部转动套接有螺纹套筒(7),所述承载套筒(6)的顶部对称设置多个连接板(8),且两个所述连接板(8)之间对称设置有螺纹板(9),其中两个所述螺纹板(9)之间螺纹套接有螺杆(10),多个所述骨架(2)的底部对称设置有承载板(14),所述螺杆(10)的顶部与承载板(14)固定连接。

2.根据权利要求1所述的一种钢结构厂房,其特征在于:所述套环(3)的两侧均对称固定连接有连接块(11),两个所述连接块(11)之间转动连接有第二销轴(12),所述第二销轴(12)的外壁与连接杆(4)固定连接。

3.根据权利要求1所述的一种钢结构厂房,其特征在于:所述套环(3)的两端均设置有第一螺栓(13),所述第一螺栓(13)外壁的一端穿过连接杆(4)与顶板(1)螺纹套接。

4.根据权利要求1所述的一种钢结构厂房,其特征在于:所述连接板(8)的两侧均对称固定连接有固定块(15),其中一个所述固定块(15)一侧设置有第二螺栓(16),两个所述连接板(8)通过八个固定块(15)和四个第二螺栓(16)固定连接,所述连接板(8)的底部和螺纹板(9)的底部均固定连接有卡块(17),两个所述卡块(17)的外壁与分别连接板(8)和螺纹板(9)滑动卡接。

5.根据权利要求1所述的一种钢结构厂房,其特征在于:所述螺纹套筒(7)的底部固定连接有第一换向齿轮(18),所述承载套筒(6)的一侧转动套接有转杆(19),所述转杆(19)外壁的一端固定套接有第二换向齿轮(20),且所述第一换向齿轮(18)与第二换向齿轮(20)啮合连接,所述转杆(19)的一端固定连接有转盘(21)。

6.根据权利要求1所述的一种钢结构厂房,其特征在于:所述顶板(1)底部的两侧和背面均设置有固定框架(22),所述固定框架(22)的两端均与连接板(8)固定连接。

7.根据权利要求1所述的一种钢结构厂房,其特征在于:所述顶板(1)底部的两侧和背面均等距设置有多个防护板(23),两个相邻所述防护板(23)之间对称设置有第一合页(24),两个相邻所述防护板(23)通过第一合页(24)转动连接,多个所述防护板(23)的两侧均设置多个第三螺栓(25),所述第三螺栓(25)外壁的一端穿过防护板(23)与连接板(8)螺纹套接。

8.根据权利要求1所述的一种钢结构厂房,其特征在于:所述顶板(1)底部的正面设置有挡板(26),所述挡板(26)正面的两侧均设置有多个第四螺栓(27),所述第四螺栓(27)穿过挡板(26)与固定块(15)螺纹套接。

9.根据权利要求8所述的一种钢结构厂房,其特征在于:所述挡板(26)的正面设置有门板(28),所述门板(28)的一侧对称设置有第二合页(29),所述门板(28)通过第二合页(29)与挡板(26)转动连接,所述门板(28)的正面固定连接有把手(30)。
