专利号: 2019113936224
申请人: 武汉纺织大学
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

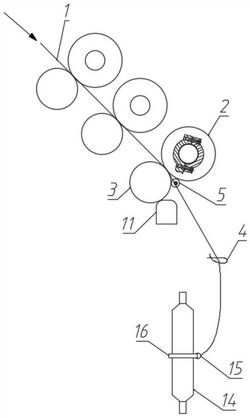

1.一种赛络纺去毛羽装置,其特征在于,包括设置在前皮辊(2)与前罗拉(3)形成的钳口区且绕中心轴线自由转动的去毛羽辊(5);所述去毛羽辊(5)的外圆周面上设置有两个导槽(9),两根单股纱(17)分别落入两个导槽(9)内,导槽(9)对伸出于单股纱(17)表面外的纤维进行收拢聚集,使得单股纱(17)表面外的纤维随单股纱(17)的加捻转动被旋转包绕到单股纱(17)表面,经汇聚点(7)时,两根单股纱(17)加捻盘绕在一起,并将已包绕到单股纱(17)表面的纤维裹夹于纱的内部,以降低纱线表面的毛羽量。

2.根据权利要求1所述的一种赛络纺去毛羽装置,其特征在于,所述去毛羽辊(5)的直径为2mm,具体设置在所述前皮辊(2)与汇聚点(7)之间,并靠近钳口区。

3.根据权利要求2所述的一种赛络纺去毛羽装置,其特征在于,所述导槽(9)为矩形槽;

所述两个矩形槽的中心距为1.8mm,矩形槽的深度为0.5mm,矩形槽的宽度为0.8mm。

4.根据权利要求3所述的一种赛络纺去毛羽装置,其特征在于,所述矩形槽两侧的根部设置有圆弧。

5.根据权利要求4所述的一种赛络纺去毛羽装置,其特征在于,所述矩形槽的棱边设置有倒角,使单股纱(17)平滑的落入矩形槽内。

6.根据权利要求5所述的一种赛络纺去毛羽装置,其特征在于,本装置还包括上卡座(12)和下卡座(13);所述上卡座(12)与下卡座(13)对接在一起形成空心圆柱体,所述上卡座(12)与下卡座(13)抱住所述前皮辊(2)的中心轴。

7.根据权利要求6所述的一种赛络纺去毛羽装置,其特征在于,所述上卡座(12)两侧设置有通孔,所述下卡座(13)两侧设置有螺纹孔;所述通孔与螺纹孔同心,螺栓穿过通孔并与螺纹孔内的螺纹配合,将所述上卡座(12)与下卡座(13)固定并抱紧所述前皮辊(2)的中心轴。

8.根据权利要求7所述的一种赛络纺去毛羽装置,其特征在于,所述下卡座(13)半圆柱体的外圆周面上延伸出长条状平板;所述平板背离所述半圆柱体的一端设置有外圆周带有缺口的台阶孔,所述缺口与台阶孔相通;所述台阶孔内设置有滚动轴承(8),所述去毛羽辊(5)的一端套设在所述滚动轴承(8)内。

9.根据权利要求8所述的一种赛络纺去毛羽装置,其特征在于,所述下卡座(13)平板的中部铰接有限位杆(10),通过在铰接轴上设置紧定螺钉来固定限位杆(10)与所述下卡座(13)平板的相对角度。

10.根据权利要求2所述的一种赛络纺去毛羽装置,其特征在于,所述去毛羽辊(5)上的导槽(9)为V形槽;所述V形槽槽深为0.5mm;所述V形槽上端的宽度为0.8mm;两个V形槽的中心距为1.8mm;V形槽的两边设置有倒角,以使纱线顺利落入V形槽内。
