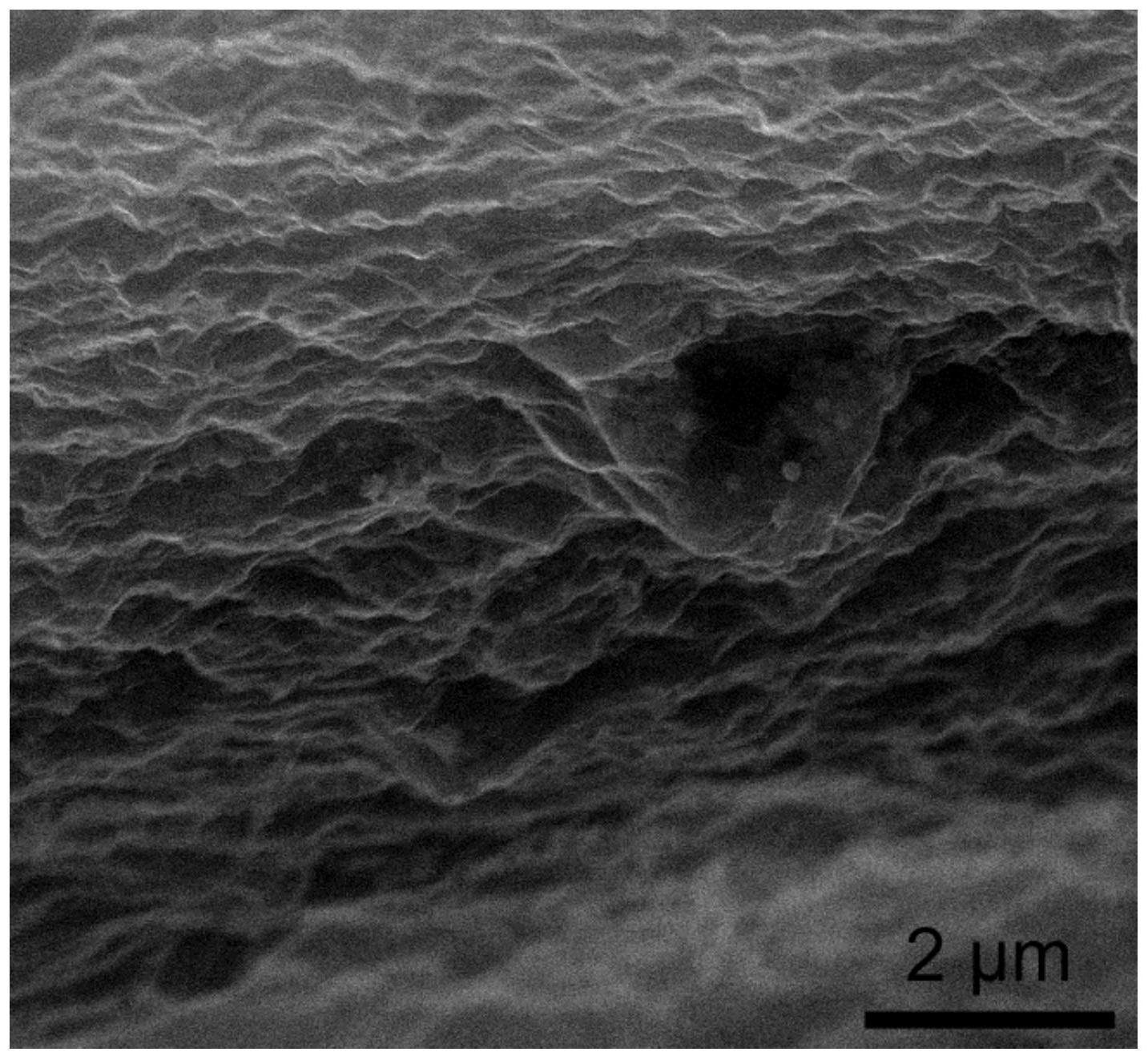

1.一种石墨烯负载球形铜/氧化亚铜/氧化铜复合材料的制备方法，其特征在于，包括以下步骤：

(1)将氧化铜粉末分散在去离子水中，形成悬浮液；

(2)向步骤(1)的悬浮液中加入氧化石墨烯溶液，超声分散5‑30min，得到混合悬浮液；

(3)将混合悬浮液在搅拌下进行脉冲激光辐照；脉冲激光辐照结束后进行离心、分离，所得沉淀干燥，即制备得到石墨烯负载球形铜/氧化亚铜/氧化铜复合材料。

2.根据权利要求1所述的制备方法，其特征在于，步骤(1)中，所述悬浮液中氧化铜的浓‑1

度为0.1‑10mg mL 。

3.根据权利要求1所述的制备方法，其特征在于，步骤(2)中，所述混合悬浮液中，氧化铜与氧化石墨烯的质量比为(0.85‑0.95)∶(0.15‑0.05)。

4.根据权利要求1所述的制备方法，其特征在于，步骤(3)中，所述脉冲激光辐照的条件‑1 ‑2

为：脉冲激光能量密度为300‑1000mJ pulse cm ，频率为1‑15Hz，辐照时间为5‑60min。

5.根据权利要求1所述的制备方法，其特征在于，步骤(3)中，搅拌速度为300‑2000r ‑1

min 。

6.权利要求1‑5任一项所述的方法制备的石墨烯负载球形铜/氧化亚铜/氧化铜复合材料。

7.根据权利要求6所述的石墨烯负载球形铜/氧化亚铜/氧化铜复合材料，其特征在于，所述石墨烯负载球形铜/氧化亚铜/氧化铜复合材料中，铜：(氧化亚铜+氧化铜)的质量比为(0.15‑0.30)∶(0.85‑0.70)。

8.权利要求6或7所述的石墨烯负载球形铜/氧化亚铜/氧化铜复合材料在作为润滑剂添加剂中的用途。

9.一种润滑剂产品，其特征在于，所述润滑剂产品包括：润滑剂和添加剂，所述添加剂为权利要求6或7所述的石墨烯负载球形铜/氧化亚铜/氧化铜复合材料。

10.根据权利要求9所述的润滑剂产品，其特征在于，所述润滑剂中，添加剂的添加量为润滑剂质量的0.1‑5wt％。
