专利号: 2019113947500
申请人: 浙江广厦建设职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

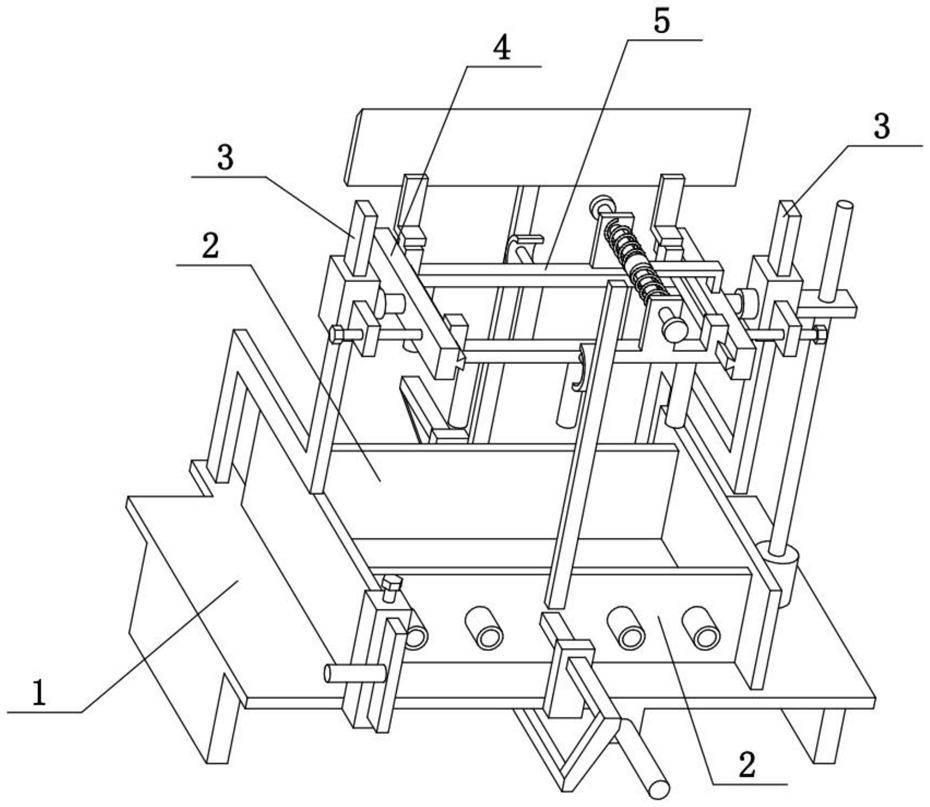

1.一种建筑板砖生产装置,包括平板(1)、右侧板(102)、左侧板(104)、中间座(107)、前后侧板(2)、插筒(201)和前后滑杆(205),其特征在于:所述平板(1)上侧中部的前后两端均固定连接有中间座(107),两个中间座(107)上均在前后方向上滑动连接有前后滑杆(205),两个前后滑杆(205)的内端均固定连接有前后侧板(2),两个前后侧板(2)的下侧均与平板(1)的上侧贴合,平板(1)的左右两端分别设置有左侧板(104)和右侧板(102),两个前后侧板(2)均位于左侧板(104)和右侧板(102)之间,位于前端的前后侧板(2)上设置有多个插筒(201),多个插筒(201)从左至右均布设置;

所述建筑板砖生产装置还包括支撑脚板(106)、电动伸缩杆(108)、齿轮(109)、连接杆(203)和齿条(204),平板(1)下侧的左右两端均固定连接有支撑脚板(106),两个前后滑杆(205)的外端均固定连接有连接杆(203),两个连接杆(203)的下部内侧均固定连接有齿条(204),平板(1)的下侧中心位置转动连接有齿轮(109),两个齿条(204)分别与齿轮(109)的左右两侧啮合传动,平板(1)的下侧固定连接有电动伸缩杆(108),电动伸缩杆(108)的伸缩端固定连接在其中一个齿条(204)的一端;

所述建筑板砖生产装置还包括固定套(105),平板(1)的前侧左端固定连接有固定套(105),左侧板(104)在前后方向上滑动连接在固定套(105)上,固定套(105)的上端通过螺纹连接有紧固螺丝,紧固螺丝顶在左侧板(104)上将左侧板(104)固定;

所述建筑板砖生产装置还包括竖轨道杆(3)、升降块(304)、圆筒(305)和L形连杆(306),平板(1)后侧的左右两端均固定连接有L形连杆(306),两个L形连杆(306)的前端上部均固定连接有竖直方向的竖轨道杆(3),两个竖轨道杆(3)上均滑动连接有升降块(304),两个升降块(304)的相对面上均固定连接有圆筒(305);

所述建筑板砖生产装置还包括电机(101)、丝杠(103)和螺纹孔板(303),位于右端的升降块(304)的右侧固定连接有螺纹孔板(303),平板(1)上固定连接有电机(101),电机(101)的输出轴上固定连接有丝杠(103),丝杠(103)通过螺纹与螺纹孔板(303)相配合;

所述建筑板砖生产装置还包括侧条(4)、固定轴(401)、梯形滑轨(402)、横移动条(5)和镂空插柱(501),侧条(4)左右设置有两个,两个侧条(4)的外侧中部均固定连接有固定轴(401),两个固定轴(401)分别转动连接在两个圆筒(305)上,两个侧条(4)的相对面上均设置有前后方向的梯形滑轨(402),横移动条(5)前后设置有两个,两个横移动条(5)的左右两端分别滑动连接在两个梯形滑轨(402)上,两个横移动条(5)的下侧均从左至右均布有多个镂空插柱(501);

所述建筑板砖生产装置还包括螺钉旋座(301)和长螺钉(302),两个升降块(304)的前侧均固定连接有螺钉旋座(301),两个螺钉旋座(301)上均通过螺纹连接有长螺钉(302),两个长螺钉(302)分别顶在两个侧条(4)上;

所述建筑板砖生产装置还包括弹簧杆支架(403)、弹簧杆(404)、圆形挡片(405)和上凸板(503),两个横移动条(5)的上侧均固定连接有上凸板(503),位于右端的侧条(4)上固定连接有弹簧杆支架(403),弹簧杆(404)的中部固定连接在弹簧杆支架(403)的上部,弹簧杆(404)的前后两端分别滑动连接在两个上凸板(503)上,弹簧杆(404)的前后两端均固定连接有圆形挡片(405),两个上凸板(503)均位于两个圆形挡片(405)之间,弹簧杆(404)的前后两端均套接有压缩弹簧,两个压缩弹簧均位于两个上凸板(503)之间;

所述建筑板砖生产装置还包括中竖杆(202)、弧形板(502)和伸长柱(506),两个前后侧板(2)的中部均固定连接有中竖杆(202),两个横移动条(5)的外侧中部均固定连接有中竖杆(202),两个中竖杆(202)的外端均固定连接有弧形板(502),两个弧形板(502)分别顶在两个中竖杆(202)的内侧。

2.根据权利要求1所述的一种建筑板砖生产装置,其特征在于:所述建筑板砖生产装置还包括切断刀片(504)和L形连接件(505),位于后端的横移动条(5)的左右两端均固定连接有L形连接件(505),两个L形连接件(505)的上部固定连接有切断刀片(504)。
