1.一种变焦镜头，其特征在于，所述变焦镜头包括棱镜及多个透镜组，所述棱镜用于将第一方向的入射光朝第二方向反射至多个所述透镜组，所述第一方向与所述第二方向不同；在所述透镜组的光轴上且沿远离所述反射棱镜的方向上，多个所述透镜组依次包括第一透镜组、第二透镜组和第三透镜组，所述第一透镜组、所述第二透镜组和所述第三透镜组均能够在所述光轴方向上移动；

当所述变焦镜头从短焦切换为长焦时，所述第二透镜组在所述光轴上的位置相对固定，所述第一透镜组和所述第三透镜组沿所述光轴朝接近所述棱镜的方向移动；

当所述变焦镜头从长焦切换为短焦时，所述第二透镜组在所述光轴上的位置相对固定，所述第一透镜组和所述第三透镜组沿所述光轴朝远离所述棱镜的方向移动；

所述变焦镜头还包括微透镜阵列，所述微透镜阵列设置在所述光轴上。

2.根据权利要求1所述的变焦镜头，其特征在于，在所述变焦镜头完成短焦与长焦的切换之后，所述第二透镜组沿所述光轴移动以实现自动对焦。

3.根据权利要求2所述的变焦镜头，其特征在于，所述变焦镜头为感光元件提供光信号，以使得所述感光元件将光信号转换为电信号获取图像，在所述自动对焦的过程中，所述第二透镜组根据所述图像的清晰度确定沿所述光轴的移动方向及在所述光轴上的移动量。

4.根据权利要求1所述的变焦镜头，其特征在于，所述微透镜阵列包括多个微透镜，多个所述微透镜分布在垂直于所述光轴的平面上。

5.根据权利要求1所述的变焦镜头，其特征在于，所述微透镜阵列包括多个微透镜，多个所述微透镜呈同心圆阵列分布。

6.根据权利要求1所述的变焦镜头，其特征在于，所述微透镜阵列包括多个微透镜，多个所述微透镜呈矩形阵列排布。

7.根据权利要求5或6所述的变焦镜头，其特征在于，每相邻的两个所述微透镜之间间隔相等或相切。

8.根据权利要求1所述的变焦镜头，其特征在于，所述微透镜阵列为所述第一透镜组的一部分，随着所述第一透镜组的移动而移动；或者所述微透镜阵列为所述第二透镜组的一部分，随着所述第二透镜组的移动而移动；或者所述微透镜阵列为所述第三透镜组的一部分，随着所述第三透镜组的移动而移动。

9.根据权利要求1所述的变焦镜头，其特征在于，所述微透镜阵列固定设置在所述棱镜和所述第一透镜组之间，或者所述微透镜阵列固定设置在所述第三透镜组与感光元件之间。

10.根据权利要求1所述的变焦镜头，其特征在于，所述变焦镜头还包括：壳体，所述壳体包括基板和设置在所述基板上的侧板，所述侧板上开设有滑槽，所述滑槽沿着所述光轴方向延伸；

设置在所述壳体内的第一移动组件，所述第一移动组件包括第一外壳及设置在所述第一外壳两侧的第一滑块，所述第一透镜组安装在所述第一外壳内；

设置在所述壳体内的第二移动组件，所述第二移动组件包括第二外壳及设置在所述第二外壳两侧的第二滑块，所述第二透镜组安装在所述第二外壳内；

设置在所述壳体内的第三移动组件，所述第三移动组件包括第三外壳及设置在所述第三外壳两侧的第三滑块，所述第三透镜组安装在所述第三外壳内；其中：所述第一滑块、所述第二滑块和所述第三滑块可移动地安装在所述滑槽内，所述第一外壳、所述第二外壳和所述第三外壳移动时分别带动所述第一透镜组、所述第二透镜组和所述第三透镜组沿所述光轴移动。

11.根据权利要求10所述的变焦镜头，其特征在于，至少一个移动组件包括滚珠，所述滚珠设置在所述移动组件的外壳与所述基板相对的底面上；和/或所述壳体还包括盖板，至少一个移动组件包括滚珠，所述滚珠设置在所述移动组件的外壳与所述盖板相对的底面上。

12.根据权利要求10所述的变焦镜头，其特征在于，所述变焦镜头还包括：驱动件，所述驱动件设置在所述壳体内，所述驱动件分别与所述第一外壳、所述第二外壳和所述第三外壳连接，所述驱动件用于分别驱动所述第一外壳、所述第二外壳和所述第三外壳移动，以带动所述第一透镜组、所述第二透镜组、和所述第三透镜组沿所述光轴移动。

13.根据权利要求1所述的变焦镜头，其特征在于，所述第一透镜组包括一个或多个透镜，第二透镜组包括一个或多个透镜，所述第三透镜组包括一个或多个透镜，至少一个所述透镜的形状为回转体的一部分。

14.一种成像模组，其特征在于，所述成像模组包括：

感光元件；和

权利要求1至13中任意一项所述的变焦镜头，所述感光元件用于将汇聚的光线转换为电信号以成像。

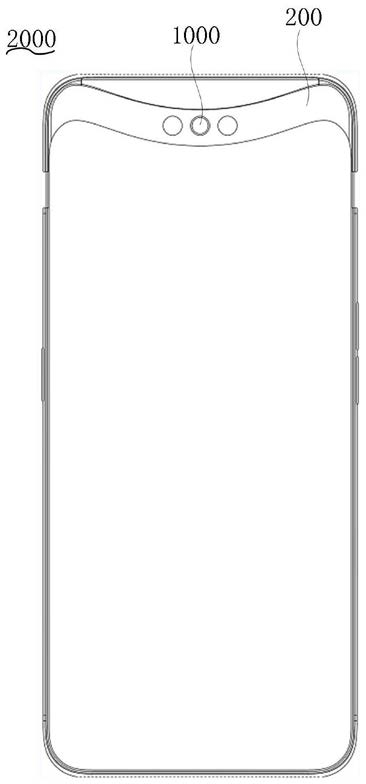

15.一种电子设备，其特征在于，所述电子设备包括权利要求14所述的成像模组和机壳，所述成像模组安装在所述机壳上。
