专利号: 2019113965373
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

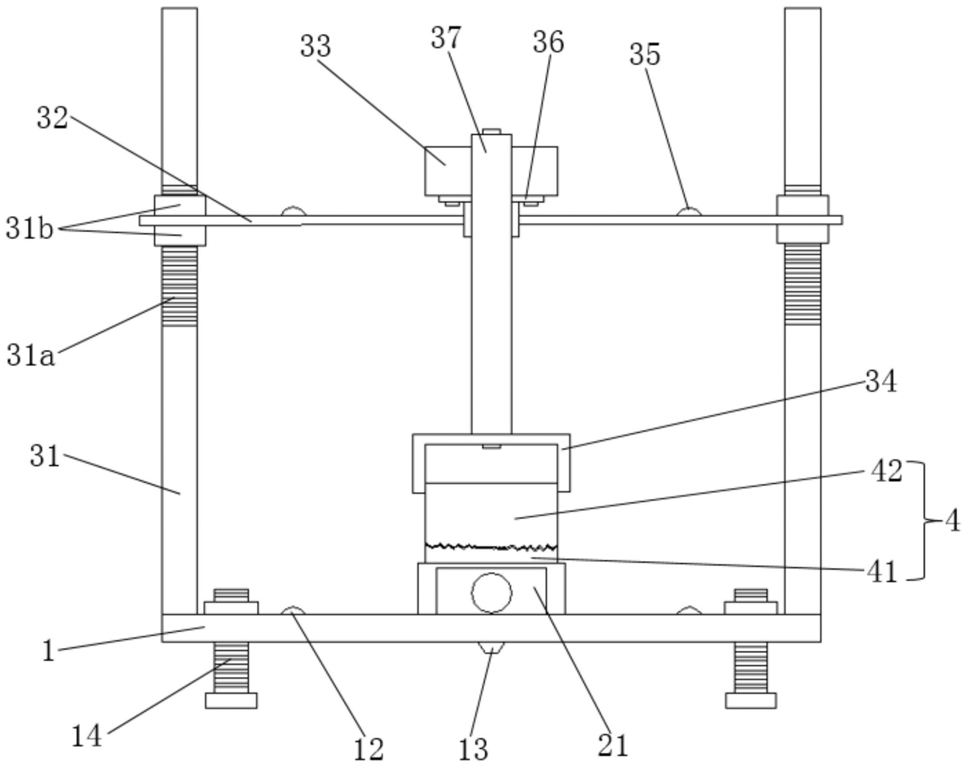

1.一种可定量调整岩石粗糙裂隙开度的装置,其特征在于:包括底板,以及位于所述底板上方的第一夹持装置和第二夹持装置,所述底板左右两侧各设有一立板,且所述底板上表面设有若干第一气泡水平仪,所述第一夹持装置包括左右对称的两矩形夹持器和两丝杠,每一所述丝杠的一端连接一所述矩形夹持器,其另一端可活动连接并贯穿对应侧的所述立板;所述第二夹持装置包括两立柱、承压顶板、精密电动升降平台和两夹具,两所述立柱均垂直固定在所述底板上方,所述承压顶板为矩形且其可活动连接在两所述立柱中部,所述承压顶板上表面设有若干第二气泡水平仪,所述承压顶板上方设有平台支座,所述精密电动升降平台安装在所述平台支座上,所述精密电动升降平台左右两侧对称设有龙门架,两所述夹具分别安装在两所述龙门架的下端,所述第一夹持装置用于夹持裂隙试样下盘,所述第二夹持装置用于夹持裂隙试样上盘,并通过所述精密电动升降平台升降所述裂隙试样上盘,以调整岩石裂隙试样的裂隙开度。

2.如权利要求1所述的一种可定量调整岩石粗糙裂隙开度的装置,其特征在于:所述底板开设有导轨,所述矩形夹持器通过限位卡件可活动嵌在所述导轨上方。

3.如权利要求2所述的一种可定量调整岩石粗糙裂隙开度的装置,其特征在于:两所述丝杠的另一端均连接有旋转手轮,所述旋转手轮用驱动所述丝杠带动所述矩形夹持器在所述导轨内向左或向右移动。

4.如权利要求3所述的一种可定量调整岩石粗糙裂隙开度的装置,其特征在于:所述底板的四个角上分别设有一调节螺栓,四所述调节螺栓用于调平所述底板。

5.如权利要求4所述的一种可定量调整岩石粗糙裂隙开度的装置,其特征在于:两所述立柱的中部均设有外螺纹,所述承压顶板通过螺母可活动连接在两所述立柱的所述外螺纹处。

6.如权利要求5所述的一种可定量调整岩石粗糙裂隙开度的装置,其特征在于:所述承压顶板前后两端均开设有圆孔,且两所述圆孔与两所述立柱均间隙配合。

7.如权利要求5所述的一种可定量调整岩石粗糙裂隙开度的装置,其特征在于:每一所述夹具均包括内部设有燕尾槽滑轨的外包钢槽和可沿所述燕尾槽滑轨滑动的L形限位件,所述外包钢槽和所述L形限位件通过螺栓或螺钉可拆卸连接在所述龙门架下端。

8.如权利要求5-7中任一权利要求所述的一种可定量调整岩石粗糙裂隙开度装置的使用方法,其特征在于,包括以下步骤:S1、制备包括所述裂隙试样下盘和所述裂隙试样上盘的所述岩石裂隙试样,并在所述裂隙试样上盘开设四条可供所述夹具夹持的凹槽;

S2、根据各所述第一气泡水平仪中气泡情况,调节相应位置的所述调节螺栓,调平所述底板;

S3、将所述裂隙试样放置在所述底板上,通过转动所述旋转手轮,调整两所述矩形夹持器在所述导轨内的位置,使得两所述夹持器与所述裂隙试样下盘左右两端紧密接触,以将所述裂隙试样下盘牢固地固定在所述底板的中心处;

S4、将所述承压顶板套至两所述立柱的所述外螺纹处,使用所述螺母进行预固定,然后将所述平台支座安装到所述承压顶板上,并在所述平台支座安装所述精密电动升降平台,同时在所述精密电动升降平台前后两端分别安装两所述龙门架;

S5、通过两所述夹具分别在所述凹槽处夹住所述裂隙试样上盘,并将两所述龙门架调整至两所述夹具处,将两所述夹具分别与两所述龙门架连接,然后根据各所述第二气泡水平仪调整两所述立柱上的所述螺母,将所述承压顶板调整水平;

S6、通过所述精密电动升降平台控制所述裂隙试样下盘与所述裂隙试样上盘之间的距离,以进行定量调整所述岩石裂隙试样的裂隙开度。
