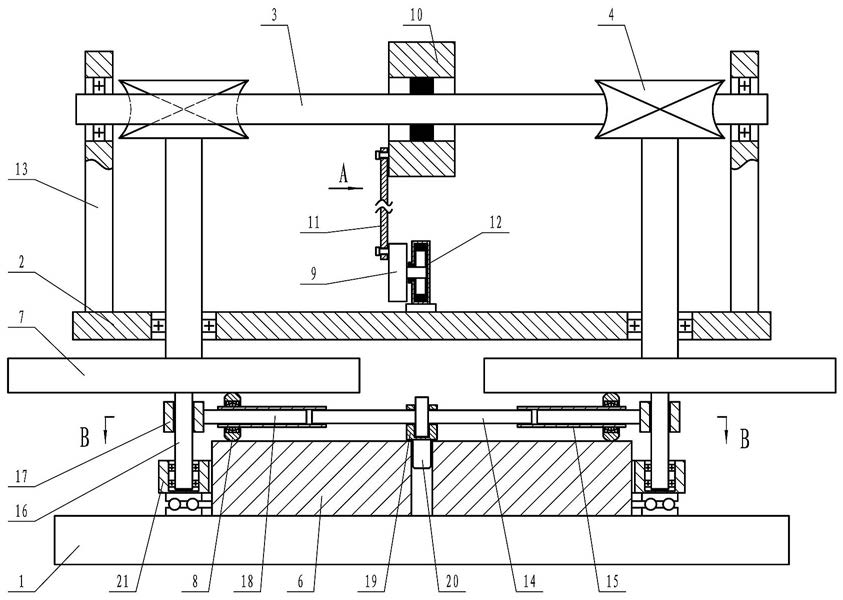

1.一种全景摄影支具,其特征在于,包括底座(1),底座(1)上方有水平状的圆盘(2),圆盘(2)上方有水平状且能转动的蜗杆(3),蜗杆(3)左右两端均啮合有蜗轮(4),蜗轮(4)的中心轴下端贯穿圆盘(2);底座(1)上端面上固定有第一摩擦轮(6),圆盘(2)下侧有与蜗轮(4)一一对应的第二摩擦轮(7),第二摩擦轮(7)与蜗轮(4)经转轴同轴固定在一起,第一摩擦轮(6)与第二摩擦轮(7)在上下方向上有间隔,间隔内有竖直状的小摩擦轮(8),小摩擦轮(8)能沿着第一摩擦轮(6)的径向移动,小摩擦轮(8)的轴心同时与第一摩擦轮(6)的轴心、第二摩擦轮(7)的轴心保持垂直;第二摩擦轮(7)转动能带动小摩擦轮(8)绕着第一摩擦轮(6)转动,使得第二摩擦轮(7)绕着第一摩擦轮(6)公转;
所述的圆盘(2)上固定有能主动转动的转盘(9),蜗杆(3)中心位置套装有圆筒(10),转盘(9)的上铰接有连杆(11)形成曲柄摇杆结构,连杆(11)上端与圆筒(10)铰接,转盘(9)转动经连杆(11)带动圆筒(10)转动,圆筒(10)与蜗杆(3)之间安装有单向离合器。
2.根据权利要求1所述的一种全景摄影支具,其特征在于,所述的圆盘(2)上端固定有发条盒(12),转盘(9)上的中心轴置于发条盒(12)内,发条能带动转盘(9)转动。
3.根据权利要求1所述的一种全景摄影支具,其特征在于,所述的圆盘(2)上端左右两侧固定有立板(13),蜗杆(3)端部贯穿立板(13),蜗杆(3)与立板(13)之间安装有轴承。
4.根据权利要求1所述的一种全景摄影支具,其特征在于,所述的第一摩擦轮(6)上侧有与小摩擦轮(8)同轴的双头螺栓(14),双头螺栓(14)两端均套装有空心筒(15),空心筒(15)与双头螺栓(114)之间经螺纹连接,小摩擦轮(8)套装在空心筒(15)上,小摩擦轮(8)与空心筒(15)之间安装有轴承,双头螺栓(14)转动能带动小摩擦轮(8)沿着第一摩擦轮(6)径向移动;所述的第二摩擦轮(7)下端固定有竖直的竖轴(16),竖轴(16)上套装有套筒(17),套筒(17)上固定有与小摩擦轮(8)同轴的花键轴(18),花键轴(18)另一端置于空心筒(15)内,花键轴(18)与空心筒(15)之间经花键连接。
5.根据权利要求1所述的一种全景摄影支具,其特征在于,所述的第一摩擦轮(6)上端面上有竖直的竖孔,竖孔上端有开口向上的U形板(19),U形板(19)下端有竖直的竖杆(20),竖杆(20)插装在竖孔内,U形板(19)处于双头螺栓(14)的中间部位,且双头螺栓(14)贯穿U形板(19)侧壁。
6.根据权利要求1所述的一种全景摄影支具,其特征在于,所述的第一摩擦轮(6)上套装有环形板(21),环形板(21)与底座(1)之间安装有轴承;环形板(21)上有与竖轴(16)一一对应的通孔,竖轴(16)与通孔之间安装有轴承。
