1.一种铌酸钠掺杂钛酸铋钠-铝酸铋陶瓷的制备方法，其特征在于，具体步骤如下：步骤1，按照化学计量比0.90Bi0.5Na0.5TiO3-0.10BiAlO3称量Bi2O3、Na2CO3、TiO2、Al2O3和Nb2O5，将0.90Bi0.5Na0.5TiO3-0.10BiAlO3记作BNT-BA，BNT-BA与NaNbO3的摩尔比为85:15～

70:30；

步骤2，在球磨机中用酒精为介质，球磨干燥得到掺杂NaNbO3的0.90Bi0.5Na0.5TiO3-

0.10BiAlO3粉体；

步骤3，将步骤2得到的粉体在冷等静压机中，压力成型成圆片；

步骤4，将步骤3成型后的圆片烧结成瓷；

步骤5，将步骤4烧结后的陶瓷片打磨、抛光后用无水乙醇洗涤，即得。

2.根据权利要求1所述的一种铌酸钠掺杂钛酸铋钠-铝酸铋陶瓷的制备方法，其特征在于，所述步骤2中采用行星球磨机，以250～400r/min的转速球磨12～24h。

3.根据权利要求1所述的一种铌酸钠掺杂钛酸铋钠-铝酸铋陶瓷的制备方法，其特征在于，所述在步骤3中冷等静压机用200MPa的压力压5min，成为直径10mm，厚度1mm的圆片。

4.根据权利要求1所述的一种铌酸钠掺杂钛酸铋钠-铝酸铋陶瓷的制备方法，其特征在于，所述在步骤4中烧结1200℃～1300℃下保温1～5h。

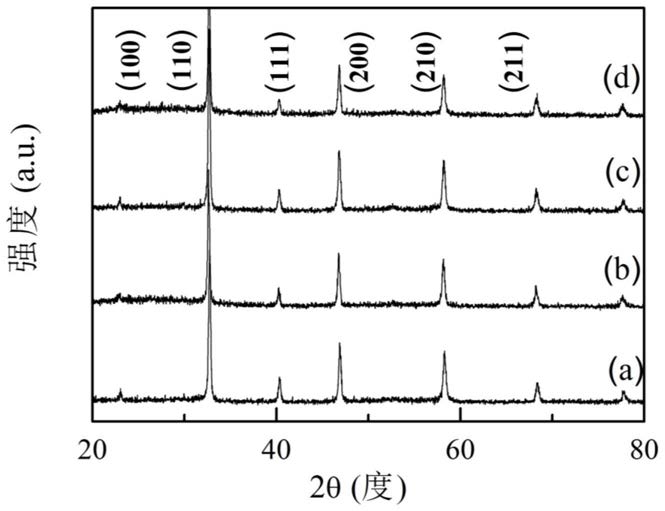

5.根据权利要求1所述的一种铌酸钠掺杂钛酸铋钠-铝酸铋陶瓷的制备方法，其特征在于，所述步骤1中的Bi2O3、Na2CO3、TiO2、Al2O3和Nb2O5纯度均不小于98.5％。
