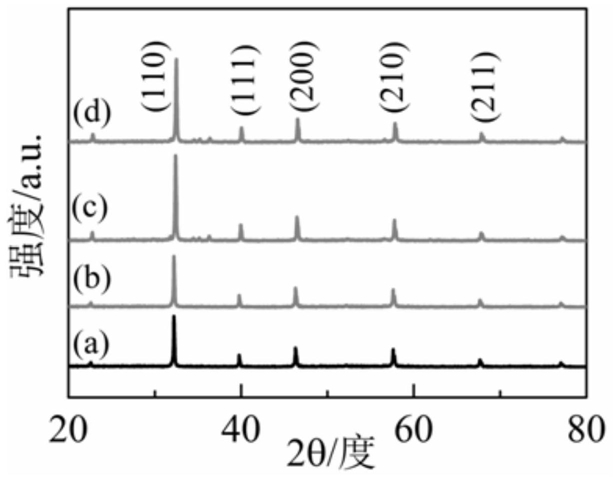

1.一种钛酸铋钠基压电陶瓷的制备方法，其特征在于，具体步骤如下：步骤1、将氧化铋、碳酸钠、碳酸钡、二氧化钛、五氧化二铌和硝酸银按照化学计量比

0.94Bi0.5Na0.5TiO3‑0.06BaTiO3称量出BNT‑BT，再按照摩尔比为97:3称取BNT‑BT与AgNbO3；

步骤2、将步骤1称量的各组分依次加入球磨机中，用酒精为介质，球磨混合后取出，干燥浆料得到BNT‑BT‑3AN粉体；

步骤3、将步骤2制得的BNT‑BT‑3AN粉体，在冷等静压机中成型成圆片；

步骤4，将步骤3成型后的圆片在氧气中煅烧后保温，烧结成瓷；

步骤5，将步骤4烧结的陶瓷取出后研磨，加入适量ZnO，再放入球磨机中球磨，烘干得到BNT‑BT‑3AN‑xZnO粉体，其中，0 < x≤0.2；

步骤6，将步骤5制得的粉体压制成陶瓷片煅烧后保温；

步骤7，将步骤6制得陶瓷片进行打磨、抛光后用无水乙醇洗涤处理，得到钛酸铋钠基压电陶瓷。

2.根据权利要求1所述的一种钛酸铋钠基压电陶瓷的制备方法，其特征在于，在所述步骤1中称量氧化铋10.0169g 10.1191g、碳酸钠2.2580g 2.3017g、碳酸钡1.0726g 1.0934g、~ ~ ~

二氧化钛7.3059g 7.3804g、五氧化二铌0.3721g 0.3797g和硝酸银0.4761g 0.4853g。

~ ~ ~

3.根据权利要求1所述的一种钛酸铋钠基压电陶瓷的制备方法，其特征在于，在所述步骤2中，在行星球磨机中以200～400 r/min 的转速球磨12 24 h。

~

4.根据权利要求1所述的一种钛酸铋钠基压电陶瓷的制备方法，其特征在于，在所述步骤3中，在冷等静压机中，用200 220 MPa的压力，保压5 10 min成为直径10 mm，厚度1 mm ~ ~

的圆片。

5.根据权利要求1所述的一种钛酸铋钠基压电陶瓷的制备方法，其特征在于，在所述步骤4中，在氧气中煅烧至1100 1200 ℃，保温3 5 h。

~ ~

6.根据权利要求1所述的一种钛酸铋钠基压电陶瓷的制备方法，其特征在于，在所述步骤5中，用研钵研磨2 3 h加入0 4g ZnO，放入行星式球磨机中球磨12 24 h。

~ ~ ~

7.根据权利要求1所述的一种钛酸铋钠基压电陶瓷的制备方法，其特征在于，在所述步骤6中，陶瓷片煅烧至1025 1075℃，保温1 h。

~

8.根据权利要求1所述的一种钛酸铋钠基压电陶瓷的制备方法，其特征在于，在所述步骤1中称取的氧化铋、碳酸钠、碳酸钡、二氧化钛、五氧化二铌和硝酸银纯度均不小于98.5%。
