1.一种碳/氧化锌/聚三嗪亚胺三元复合可见光催化剂的制备方法，其特征在于，具体步骤为：

1）将碳源溶液、氮化碳前驱体与熔盐按比例混合，研磨混匀后转移至坩埚内；

2） 将盛有上述混合物的坩埚置于马弗炉中，在空气氛围中煅烧后自然降温至室温；

3）将坩埚中的固体混合物用60 90℃的热水洗涤并抽滤，除去盐后烘干得到碳/氧化~锌/聚三嗪亚胺三元复合可见光催化剂。

2.如权利要求1所述的一种碳/氧化锌/聚三嗪亚胺三元复合可见光催化剂的制备方法，其特征在于，步骤1中，碳源溶液的溶质包括葡萄糖、抗坏血酸、一水合柠檬酸中的任意一种；碳源溶液的溶剂包括超纯水、乙醇、N,N-二甲基甲酰胺中的任意一种，碳源溶液的浓度为1.0 10.0 mg/mL。

~

3.如权利要求1所述的一种碳/氧化锌/聚三嗪亚胺三元复合可见光催化剂的制备方法，其特征在于，步骤1中，氮化碳前驱体包括三聚氰胺、二氰二胺、单氰胺中的任意一种或多种的混合物。

4.如权利要求1所述的一种碳/氧化锌/聚三嗪亚胺三元复合可见光催化剂的制备方法，其特征在于，步骤1中，熔盐为氯化钾与氯化锌的混合物，二者的质量比为1:0.5 2。

~

5.如权利要求1所述的一种碳/氧化锌/聚三嗪亚胺三元复合可见光催化剂的制备方法，其特征在于，步骤1中，碳源、氮化碳前驱体与熔盐的质量比为0.001 0.01：1：5 20。

~ ~

6. 如权利要求1所述的一种碳/氧化锌/聚三嗪亚胺三元复合可见光催化剂的制备方法，其特征在于，步骤2中，煅烧过程的升温速率为1.5 5℃/min，煅烧温度为450 550℃，煅~ ~烧的保温时间为2 8 h。

~

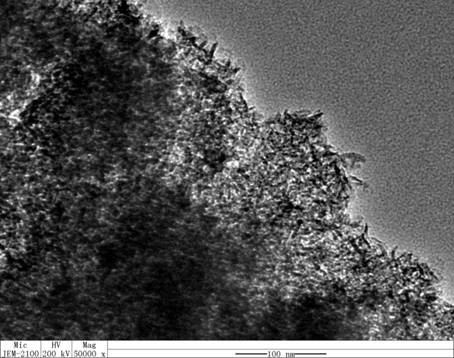

7.如权利要求1-6中任一项所述的一种碳/氧化锌/聚三嗪亚胺三元复合可见光催化剂的制备方法制备的碳/氧化锌/聚三嗪亚胺三元复合可见光催化剂。

8.如权利要求7所述的一种碳/氧化锌/聚三嗪亚胺三元复合可见光催化剂在光催化领域的应用，其特征在于，该催化剂可用于光催化分解水产氢气。
