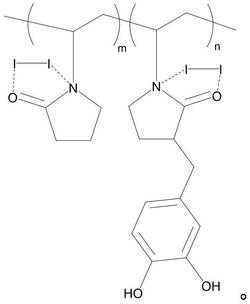

1.一种聚乙烯吡咯烷酮‑碘仿生络合聚合物，其特征在于，具有以下结构：所述聚乙烯吡咯烷酮‑碘仿生络合聚合物通过聚乙烯吡咯烷酮仿贻贝蛋白聚合物在溶剂的存在下与碘反应得到；其中，所述聚乙烯吡咯烷酮仿贻贝蛋白聚合物具有以下结构式：所述聚乙烯吡咯烷酮仿贻贝蛋白聚合物中m:n＝3:97～1:2，数均分子量为5000～

50000。

2.一种如权利要求1所述聚乙烯吡咯烷酮‑碘仿生络合聚合物的制备方法，其特征在于，包括以下步骤：聚乙烯吡咯烷酮仿贻贝蛋白聚合物在溶剂的存在下与碘反应得到所述聚乙烯吡咯烷酮‑碘仿生络合聚合物；其中，所述聚乙烯吡咯烷酮仿贻贝蛋白聚合物具有以下结构式：

3.根据权利要求2所述聚乙烯吡咯烷酮‑碘仿生络合聚合物的制备方法，其特征在于，所述碘与所述聚乙烯吡咯烷酮仿贻贝蛋白聚合物的质量比为(0.08～0.15):1。

4.根据权利要求2所述聚乙烯吡咯烷酮‑碘仿生络合聚合物的制备方法，其特征在于，所述溶剂为甲醇、乙醇、氯仿、四氢呋喃或乙酸乙酯中的一种或多种。

5.根据权利要求2所述聚乙烯吡咯烷酮‑碘仿生络合聚合物的制备方法，其特征在于，所述聚乙烯吡咯烷酮仿贻贝蛋白聚合物在所述溶剂中的质量浓度为5～20g/L。

6.根据权利要求2所述聚乙烯吡咯烷酮‑碘仿生络合聚合物的制备方法，其特征在于，所述反应的温度为50～60℃，反应的时间为2～4h。

7.一种抗菌涂层，其特征在于，所述抗菌涂层由权利要求1所述聚乙烯吡咯烷酮‑碘仿生络合聚合物涂覆在基底表面得到。
