专利号: 2019114231502
申请人: 哈尔滨学院
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

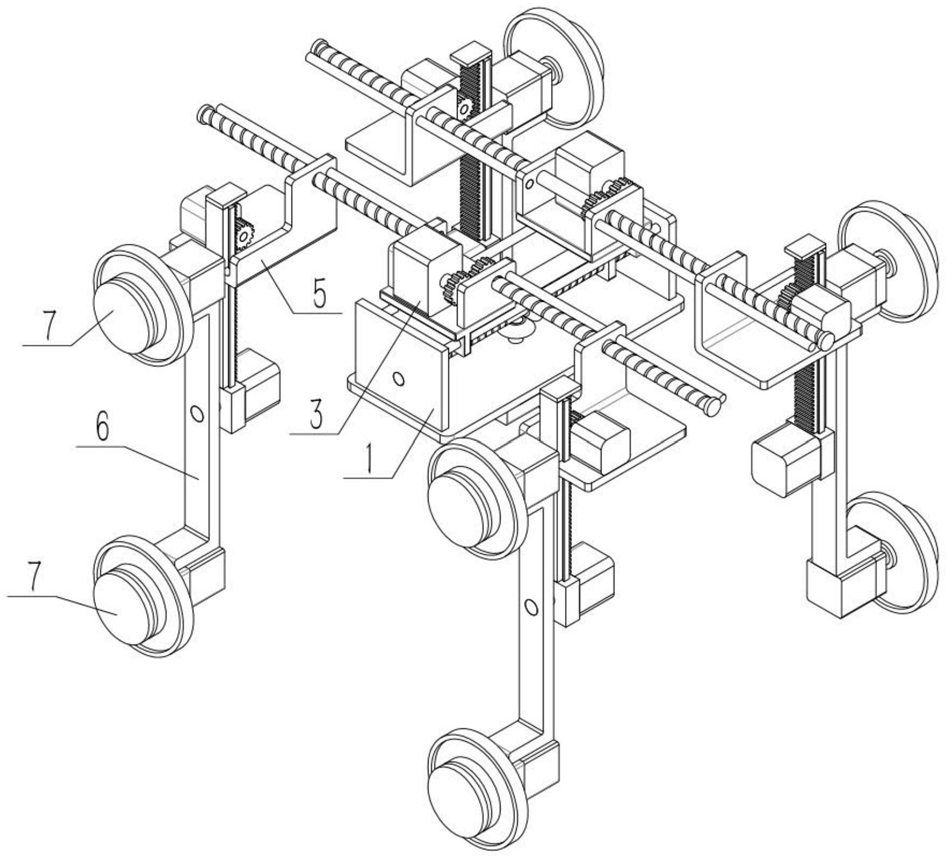

1.一种仿生式越障爬壁机器人,包括重心调节机构(1)和仿生越障碍爬壁组件(2),其特征在于:所述仿生越障碍爬壁组件(2)设置有两个并均与重心调节机构(1)连接,重心调节机构(1)调节两个仿生越障碍爬壁组件(2)的间距;

重心调节机构(1)包括基板体Ⅰ(101)、轴座Ⅰ(102)、圆钢Ⅰ(103)、双向丝杠Ⅰ(104)、斜齿轮Ⅰ(105)、电机Ⅰ(106)和斜齿轮Ⅱ(107),所述基板体Ⅰ(101)上端的两侧分别固接一个轴座Ⅰ(102),圆钢Ⅰ(103)的两端分别固接在两个轴座Ⅰ(102)的上侧,双向丝杠Ⅰ(104)的两端分别转动连接在两个轴座Ⅰ(102)的下侧,斜齿轮Ⅰ(105)固接在双向丝杠Ⅰ(104)的中部,电机Ⅰ(106)固接在基板体Ⅰ(101)的下端,电机Ⅰ(106)的输出轴与基板体Ⅰ(101)转动连接,电机Ⅰ(106)输出轴的上端固接斜齿轮Ⅱ(107),斜齿轮Ⅰ(105)与斜齿轮Ⅱ(107)啮合传动;

仿生越障碍爬壁组件(2)包括臂腿重心调节机构(3)和仿生臂腿(4),所述仿生臂腿(4)设置有两个且分别与重心调节机构(3)的两侧连接,重心调节机构(3)同步调节两个仿生臂腿(4)的间距;

臂腿重心调节机构(3)包括基板体Ⅱ(301)、三凸体(302)、轴座Ⅱ(303)、圆钢Ⅱ(304)、双向丝杠Ⅱ(305)、限位部Ⅰ(306)、电机Ⅱ(307)、齿轮Ⅰ(308)和齿轮Ⅱ(309),所述基板体Ⅱ(301)的下侧设有一体成型的三凸体(302),基板体Ⅱ(301)上端的两侧分别固接一个轴座Ⅱ(303),两个轴座Ⅱ(303)的外端分别固接一个圆钢Ⅱ(304),双向丝杠Ⅱ(305)的两侧分别转动连接在两个轴座Ⅱ(303)上,双向丝杠Ⅱ(305)的两端分别固接一个限位部Ⅰ(306),电机Ⅱ(307)固接在基板体Ⅱ(301)的上端,电机Ⅱ(307)的输出轴上固接齿轮Ⅰ(308),齿轮Ⅱ(309)固接在双向丝杠Ⅱ(305)的中部,齿轮Ⅰ(308)和齿轮Ⅱ(309)啮合传动连接;两个三凸体(302)分别与双向丝杠Ⅰ(104)的两侧螺纹连接,两个三凸体(302)分别滑动连接在圆钢Ⅰ(103)的两侧;

所述仿生臂腿(4)包括基础顶盘(5)、臂腿机构(6)和行走足(7),所述基础顶盘(5)的下端固接臂腿机构(6),臂腿机构(6)的上下两端分别固接一个行走足(7),基础顶盘(5)与臂腿重心调节机构(3)的两侧连接;

所述基础顶盘(5)包括基板体Ⅲ(501)、轴座(502)、电机Ⅲ(503)、齿轮Ⅲ(504)、齿条(505)、导轨条(506)和限位部Ⅱ(507),所述基板体Ⅲ(501)的上端设有一体成型的轴座(502),电机Ⅲ(503)固接在基板体Ⅲ(501)的上端,电机Ⅲ(503)的输出轴上固接齿轮Ⅲ(504),齿条(505)非带齿的两侧分别固接一个导轨条(506),齿条(505)通过两个导轨条(506)滑动连接在基板体Ⅲ(501)上,齿轮Ⅲ(504)与齿条(505)啮合传动,轴座(502)与双向丝杠Ⅱ(305)的一侧螺纹连接,轴座(502)分别与圆钢Ⅱ(304)滑动连接;

所述臂腿机构(6)包括电机Ⅳ(601)、电机座(602)、臂腿本体(603)和行走足安装部(604),所述电机Ⅳ(601)与电机座(602)固接,电机Ⅳ(601)的输出轴与臂腿本体(603)的中部固接,臂腿本体(603)的两端均设有一体成型的行走足安装部(604),电机座(602)固接在齿条(505)的下端;

所述行走足(7)包括电机Ⅴ(701)、行走轮Ⅰ(702)和行走轮Ⅱ(703),所述电机Ⅴ(701)的输出轴由内之外分别固接行走轮Ⅰ(702)和行走轮Ⅱ(703),电机Ⅴ(701)与行走足安装部(604)固接。

2.根据权利要求1所述的仿生式越障爬壁机器人,其特征在于:重心调节机构(1)同步调节两个仿生越障碍爬壁组件(2)之间的间距。

3.根据权利要求1所述的仿生式越障爬壁机器人,其特征在于:所述行走轮Ⅱ(703)上设有走槽(704)。
