1.一种电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极的制备方法，其特征在于一种电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极的制备方法是按以下步骤完成的：一、透明导电基底的清洗：

首先将透明导电基底依次在去离子水、丙酮和稀盐酸中超声清洗，然后将清洗后的透明导电基底浸泡在双氧水中，最后取出透明导电基底在室温下自然干燥，得到清洗后的透明导电基底；

二、制备三氧化钼纳米阵列：

①、首先将钼酸钠固体粉末溶解到超纯水中，然后滴加硝酸，再超声分散，得到三氧化钼纳米阵列的前驱物混合溶液；

②、首先将三氧化钼纳米阵列的前驱物混合溶液放入玻璃容器中，然后将清洗后的透明导电基底倾斜放入玻璃容器中，清洗后的透明导电基底浸入到三氧化钼纳米阵列的前驱物混合溶液中，再将玻璃容器放入恒温干燥箱中，再在温度为60℃～150℃下反应1h～50h，得到三氧化钼纳米阵列/透明导电基底复合薄膜；

三、制备核壳三氧化钼@氧化钨纳米阵列材料：

①、将钨粉溶解到超纯水中，再滴加硝酸，再超声分散，得到氧化钨的前驱物混合溶液；

②、向氧化钨的前驱物混合溶液中滴加掺杂元素溶液，得到含有掺杂元素的氧化钨的前驱物混合溶液；

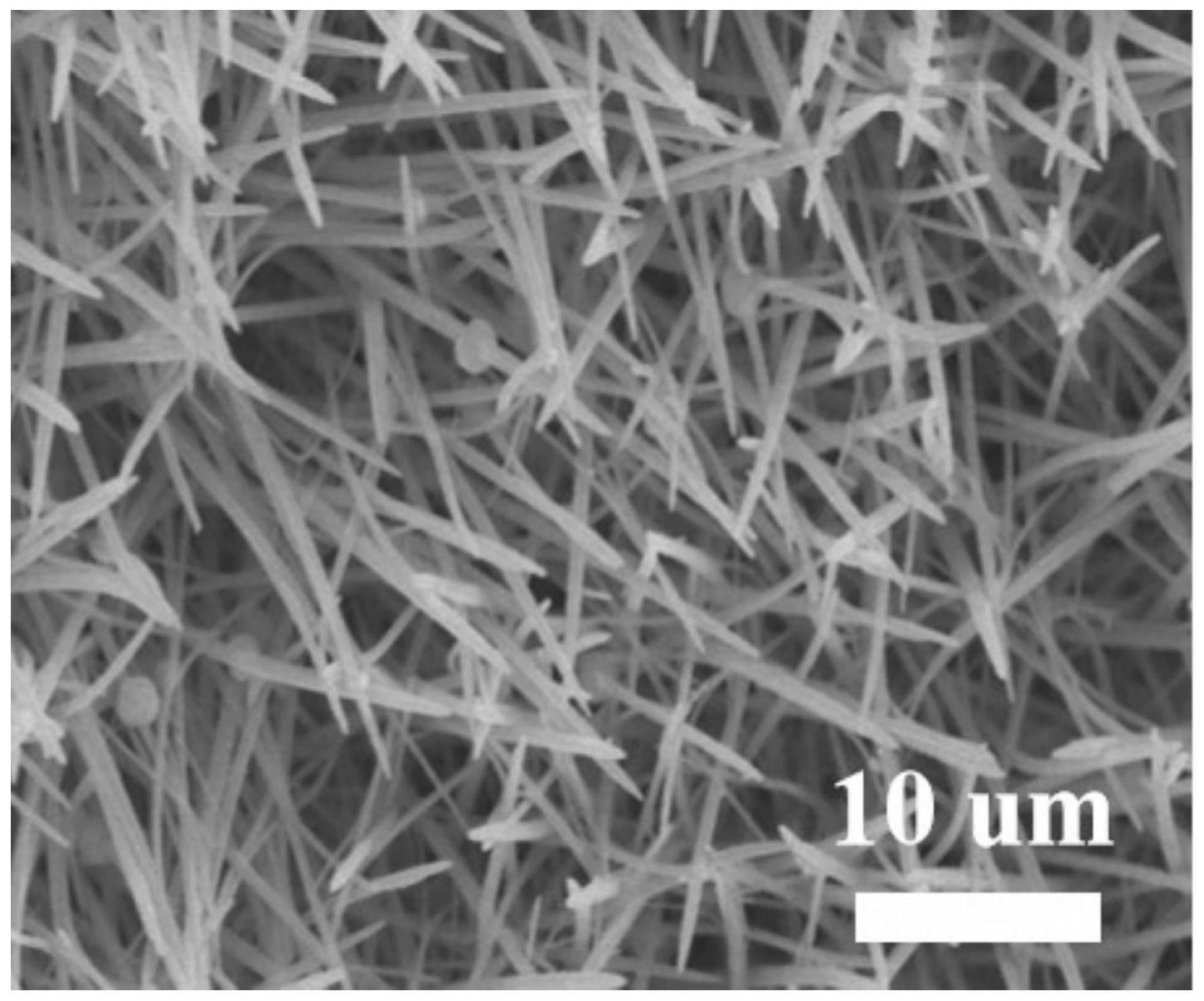

③、首先将含有掺杂元素的氧化钨的前驱物混合溶液放入玻璃容器中，然后将三氧化钼纳米阵列/透明导电基底复合薄膜倾斜放入玻璃容器中，三氧化钼纳米阵列/透明导电基底复合薄膜浸入到含有掺杂元素的氧化钨的前驱物混合溶液中，再将玻璃容器放入恒温干燥箱中，再在温度为60℃～150℃下反应1h～100h，得到电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极。

2.根据权利要求1所述的一种电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极的制备方法，其特征在于步骤一中所述的透明导电基底为ITO或FTO。

3.根据权利要求1所述的一种电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极的制备方法，其特征在于步骤一中透明导电基底在去离子水中超声清洗的时间为0.5h，在丙酮中超声清洗的时间为1h，在稀盐酸中超声清洗的时间为0.5h；所述的透明导电基底在去离子水、丙酮和稀盐酸中超声清洗的功率为50W～300W。

4.根据权利要求1所述的一种电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极的制备方法，其特征在于步骤一中清洗后的透明导电基底浸泡在双氧水中浸泡的时间为

0.5h～60h。

5.根据权利要求1所述的一种电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极的制备方法，其特征在于步骤一中所述的稀盐酸的质量分数为0.05％～60％，所述的双氧水的质量分数为0.1％～30％。

6.根据权利要求1所述的一种电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极的制备方法，其特征在于步骤二①中所述的钼酸钠固体粉末的物质的量与超纯水的体积比为(0.001mol～20mol):(20mL～500mL)；步骤二①中所述的钼酸钠固体粉末的物质的量与硝酸的体积比为(0.001mol～20mol):(30mL～600mL)；步骤二①中所述的硝酸的浓度为

0.01mol/L～15mol/L；步骤二①中所述的超声分散的功率为60W～300W。

7.根据权利要求1所述的一种电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极的制备方法，其特征在于步骤二②中首先将三氧化钼纳米阵列的前驱物混合溶液放入玻璃容器中，然后将清洗后的透明导电基底倾斜放入玻璃容器中，清洗后的透明导电基底浸入到三氧化钼纳米阵列的前驱物混合溶液中，再将玻璃容器放入恒温干燥箱中，再在温度为80℃～100℃下反应3h～12h，得到三氧化钼纳米阵列/透明导电基底复合薄膜。

8.根据权利要求1所述的一种电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极的制备方法，其特征在于步骤三①中所述的钨粉的物质的量与超纯水的体积比为(0.001mol～20mol):(30mL～450mL)；步骤三①中所述的钨粉的物质的量与硝酸的体积比为(0.001mol～20mol):(20mL～750mL)；步骤三①中所述的硝酸的浓度为0.01mol/L～

10mol/L；步骤三①中所述的超声分散的功率为60W～300W。

9.根据权利要求1所述的一种电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极的制备方法，其特征在于步骤三②中所述的掺杂元素溶液为硝酸铝溶液、硝酸铜溶液、硝酸镍溶液或氯化镍溶液；步骤三②中所述的掺杂元素溶液的浓度为0.01mol/L～25mol/L；

步骤三②中所述的氧化钨的前驱物混合溶液与掺杂元素溶液的体积比为(5～40):(10～

100)。

10.根据权利要求1所述的一种电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极的制备方法，其特征在于步骤三③中首先将含有掺杂元素的氧化钨的前驱物混合溶液放入玻璃容器中，然后将三氧化钼纳米阵列/透明导电基底复合薄膜倾斜放入玻璃容器中，三氧化钼纳米阵列/透明导电基底复合薄膜浸入到含有掺杂元素的氧化钨的前驱物混合溶液中，再将玻璃容器放入恒温干燥箱中，再在温度为60℃～120℃下反应10h～30h，得到电致变色智能型三氧化钼@氧化钨核壳纳米阵列储能电极。
