专利号: 2019114247356
申请人: 温州中黄科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

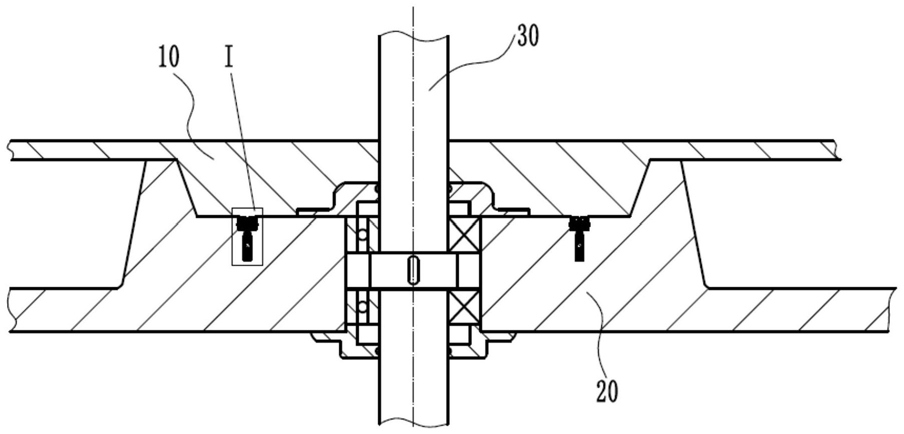

1.一种垂直轴风力机,包括驱动轴(30)、内叶片固定架和外叶片固定架,所述内叶片固定架包括连接在一起的第一上固定架(40)和第一下固定架(10),所述外叶片固定架包括连接在一起的第二上固定架和第二下固定架(20),其特征在于,还包括一对连接机构和一对分离机构(7),一对连接机构分别位于所述驱动轴(30)的两侧,一对分离机构(7)分别位于所述驱动轴(30)的两侧,且一对分离机构(7)位于一对连接机构的上方,一对连接机构能够将所述第一下固定架(10)与所述第二下固定架(20)连接在一起以将所述内叶片固定架和所述外叶片固定架连接在一起,一对分离机构(7)能够使所述第一下固定架(10)与所述第二下固定架(20)分离以使所述内叶片固定架与所述外叶片固定架分离。

2.根据权利要求1所述的垂直轴风力机,其特征在于,所述连接机构包括:

连接柱(101),所述连接柱(101)设置在所述第一下固定架(10)的下端上,且所述连接柱(101)与所述第二下固定架(20)上的台阶孔(201)滑动配合;

驱动机构,所述驱动机构与所述连接柱(101)相连;

伸缩杆(1),所述伸缩杆(1)的一端与位于所述台阶孔(201)上部的大孔(2011)的对应侧壁上的侧孔(20111)滑动配合,且所述驱动机构能够驱动所述伸缩杆(1)移动,使所述伸缩杆(1)的另一端与安装在所述连接柱(101)对应一侧内的弹性件(2)卡合连接,以将所述第一下固定架(10)与所述第二下固定架(20)连接起来。

3.根据权利要求2所述的垂直轴风力机,其特征在于,所述驱动机构包括:

第一齿条(3),所述第一齿条(3)固定在位于所述连接柱(101)上部的大径柱(1011)的下端上,所述第一齿条(3)与安装在所述大孔(2011)对应侧壁上的一对第一导向座(20112)滑动配合,且设置在所述第一齿条(3)下端上的短杆(31)能被安装在所述伸缩杆(1)上的磁铁(11)吸合住。

第一齿轮(4),所述第一齿轮(4)设置在位于所述大孔(2011)对应侧壁上的安装板(20113)上,所述第一齿轮(4)的外侧与所述第一齿条(3)相啮合,所述第一齿轮(4)的下端与位于所述伸缩杆(1)中部的第二齿条(12)相啮合,所述第二齿条(12)与安装在所述安装板(20113)上的一对第二导向座(201131)滑动配合。

4.根据权利要求3所述的垂直轴风力机,其特征在于,位于所述连接柱(101)下部的小径柱(1012)的两侧分别开设有一沉孔(10121),所述弹性件(2)设置在对应的沉孔(10121)内,所述弹性件(2)包括弧形板(21),所述弧形板(21)的底部与所述沉孔(10121)的底壁相连,所述弧形板(21)的两端上分别设有一卡接臂(22),所述卡接臂(22)具有U形板(221),所述U形板(221)的一侧臂与所述弧形板(21)相连,所述U形板(221)的底部向所述沉孔(10121)的中心延伸,且所述U形板(221)能够与位于所述伸缩杆(1)另一端的圆板(13)上对应的U形槽(131)卡合连接,所述U形板(221)的另一侧臂上设有一延伸弧形臂(222),所述延伸弧形臂(222)的悬臂端向所述沉孔(10121)的孔口的中心延伸,且所述延伸弧形臂(222)的悬臂端上设有一卡头(223),所述卡头(223)能够与所述伸缩杆(1)另一端上的连接杆(14)上对应的卡槽(141)卡合连接。

5.根据权利要求4所述的垂直轴风力机,其特征在于,所述连接机构还包括移动座(5)和弹簧(6),所述移动座(5)通过所述弹簧(6)与位于所述台阶孔(201)下部的小孔(2012)的底壁相连,所述小径柱(1012)的底部能够抵压在所述移动座(5)上。

6.根据权利要求5所述的垂直轴风力机,其特征在于,所述分离机构(7)包括:

连杆(71),所述连杆(71)的一端铰接在位于所述驱动轴(30)外周上的固定板(301)上,所述连杆(71)的另一端设有一质量大于所述连杆(71)的大圆板(72);

第二齿轮(73),所述第二齿轮(73)套设在位于所述大圆板(72)后端上的安装轴(721)上;

扇形转板(74),所述转板(74)设置在位于所述固定板(301)的后侧上,且所述扇形转板(74)与所述连杆(71)的一端同轴设置,所述扇形转板(74)上开设有一扇形槽(741),所述扇形槽(741)的侧壁上设有若干个小凸齿(7411),所述第二齿轮(73)的齿与若干个小凸齿(7411)相啮合,所述扇形转板(74)的外周上设有若干个大凸齿(742);

第二齿条(75),所述第二齿条(75)与若干个大凸齿(742)相啮合,且所述第二齿条(75)与位于所述驱动轴(30)对应一侧的一对第三导向座(302)滑动配合。

7.根据权利要求6所述的垂直轴风力机,其特征在于,所述连杆(71)的一侧设有一弹片(76),所述弹片(76)的非连接端能够容设在位于所述驱动轴(30)对应侧的尖槽(303)内。

8.根据权利要求6所述的垂直轴风力机,其特征在于,所述第三导向座(302)分别设置在所述驱动轴(30)上对应的侧延伸杆(304)上。
