专利号: 2019200119216
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 信号装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

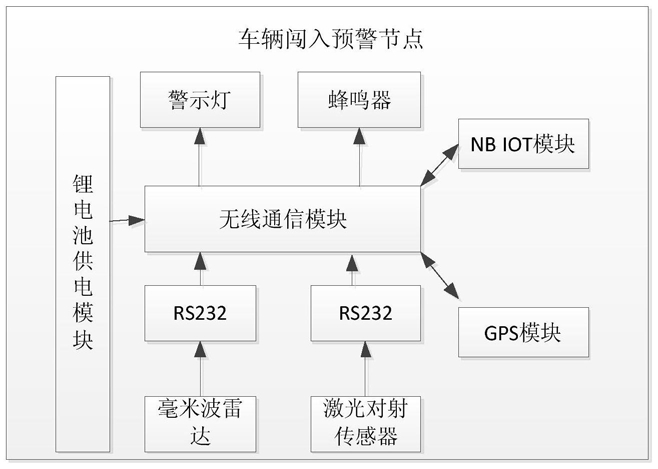

1.一种车辆闯入预警节点,其特征在于,所述节点包括无线通信模块,与所述无线通信模块相互连接的毫米波雷达、激光对射传感器、预警装置,所述无线通信模块接收所述毫米波雷达和所述激光对射传感器检测到的车辆闯入信息并驱动所述预警装置预警。

2.如权利要求1所述的车辆闯入预警节点,其特征在于,所述预警装置包括警示灯和蜂鸣器。

3.如权利要求2所述的车辆闯入预警节点,其特征在于,所述无线通信模块接收所述毫米波雷达和所述激光对射传感器检测到的车辆闯入信息并驱动所述预警装置预警包括:所述无线通信模块接收所述毫米波雷达检测到接近施工警戒区域的车辆信息并驱动所述警示灯预警;

所述无线通信模块接收所述激光对射传感器检测到闯入施工警戒区域的车辆信息并驱动所述警示灯和/或蜂鸣器预警。

4.如权利要求1所述的车辆闯入预警节点,其特征在于,所述毫米波雷达以RS232方式连接至所述无线通信模块,所述激光对射传感器以RS232方式连接至所述无线通信模块。

5.如权利要求2所述的车辆闯入预警节点,其特征在于,所述无线通信模块以无线的方式驱动所述警示灯和/或所述蜂鸣器预警,以有效提醒疲劳司机与施工人员。

6.如权利要求1所述的车辆闯入预警节点,其特征在于,所述毫米波雷达以调频连续波的方式检测接近施工警戒区的车辆。

7.如权利要求1所述的车辆闯入预警节点,其特征在于,所述预警节点可桥接扩展,以满足施工警戒区域范围要求。

8.如权利要求2所述的车辆闯入预警节点,其特征在于,所述预警节点还包括锂电池供电模块,用于向所述毫米波雷达、所述激光对射传感器、所述警示灯和所述蜂鸣器中的至少一种提供电源供应,从而无需现场布置电线。

9.一种预警网络,其特征在于,所述预警网络包括若干个如权利要求1-8任一所述的车辆闯入预警节点,所述预警节点间采用ZigBee自组网方式构建和扩展。
