专利号: 2019200524880
申请人: 无锡中胜兴智能装备科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

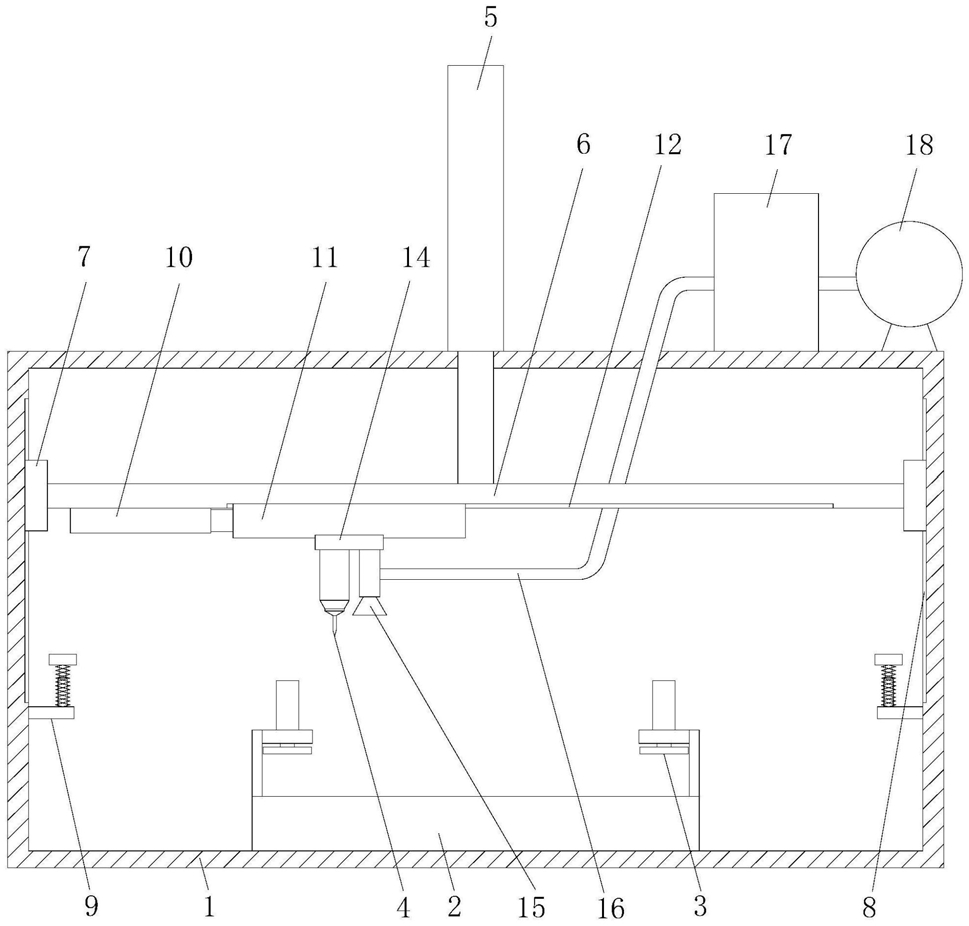

1.一种薄板切割用激光切割装置,包括机体(1),其特征在于:所述机体(1)内部底端设置有操作台(2),所述操作台(2)顶端左右两侧设置有对称分布的夹持机构(3),所述机体(1)内部顶端设置有升降机构,所述升降机构底端设置有移动调节机构,所述移动调节机构底端固定安装有激光头(4)和清洁机构。

2.根据权利要求1所述的一种薄板切割用激光切割装置,其特征在于:所述升降机构包括升降气缸(5),所述升降气缸(5)固定安装在机体(1)顶端,所述升降气缸(5)的伸缩端贯穿机体(1)顶壁延伸至机体(1)内部,并固定连接有升降板(6),所述升降板(6)的左右两端设置有对称分布的滑块(7),所述机体(1)内侧壁上开设有与滑块(7)相对应的滑槽(8),所述滑槽(8)正下方设置有限位机构(9),所述移动调节机构设置在升降板(6)底端。

3.根据权利要求2所述的一种薄板切割用激光切割装置,其特征在于:所述限位机构(9)包括固定台(23),所述固定台(23)固定在机体(1)内侧壁上,所述固定台(23)顶端通过伸缩杆(24)连接有限位块(25),所述伸缩杆(24)外套有缓冲弹簧(26)。

4.根据权利要求1所述的一种薄板切割用激光切割装置,其特征在于:所述夹持机构(3)包括夹持气缸(21),所述操作台(2)顶端固定有固定板(19),所述固定板(19)上固定设置有安装块(20),所述夹持气缸(21)安装在安装块(20)顶端,所述夹持气缸(21)的伸缩端贯穿安装块(20)延伸至安装块(20)下方,并固定连接有夹持板(22)。

5.根据权利要求2所述的一种薄板切割用激光切割装置,其特征在于:所述移动调节机构包括第一气缸(10),所述第一气缸(10)固定安装在升降板(6)底端,所述第一气缸(10)的伸缩端固定连接有第一滑板(11),所述升降板(6)底端设置有与第一滑板(11)相对应的第一滑轨(12),所述第一滑板(11)底端固定安装有第二气缸(13),所述第二气缸(13)的伸缩端固定连接有第二滑板(14),所述第一滑板(11)底端设置有与第二滑板(14)相对应的第二滑轨,所述第一滑轨(12)与第二滑轨的延伸方向相互垂直,所述激光头(4)安装在第二滑板(14)底端。

6.根据权利要求1所述的一种薄板切割用激光切割装置,其特征在于:所述清洁机构包括排风罩(15),所述排风罩(15)设置在激光头(4)的一侧,所述排风罩(15)上连接有抽风软管(16),所述抽风软管(16)远离排风罩(15)的一端延伸至机体(1)外部,并与外界的除尘器(17)相连接,所述除尘器(17)的输出端通过管道连接有抽气泵(18)。
