专利号: 2019200680639
申请人: 重庆市大足区忠龙科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-06-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

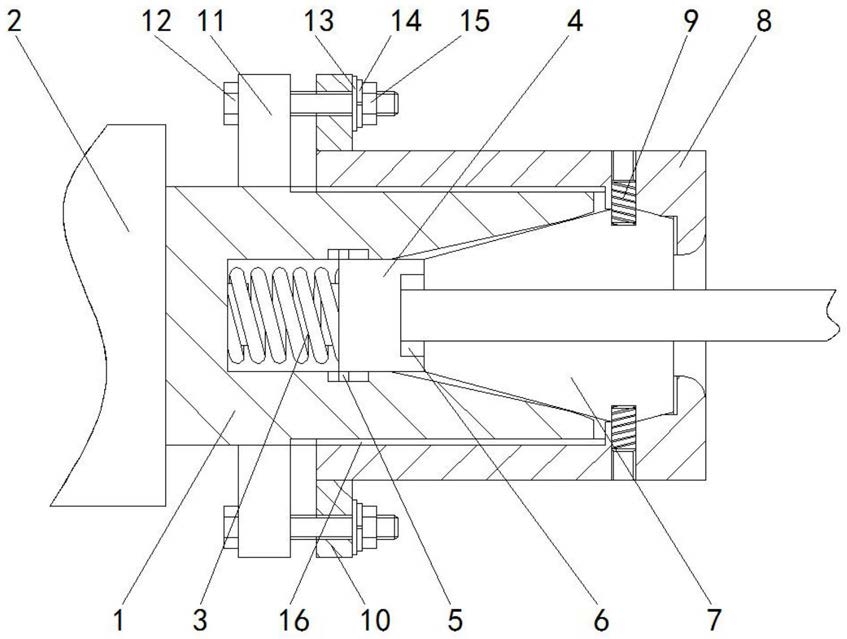

1.数控车床弹簧夹头夹紧机构,包括滑套(1),其特征在于:所述滑套(1)的左侧固定安装有安装座(2),所述滑套(1)的内部固定安装有稳定弹簧(3),所述滑套(1)的内部活动安装有位于稳定弹簧(3)右侧的活动座(4),所述活动座(4)的外部固定安装有位于滑套(1)内部的第一滑块(5),所述活动座(4)的右侧开设有安装槽(6),所述活动座(4)的右侧活动安装有位于滑套(1)右侧的弹簧夹头(7),所述弹簧夹头(7)的外部活动安装有位于滑套(1)外部的固定套(8),所述固定套(8)的内部螺纹连接有延伸至弹簧夹头(7)内部的机米螺丝(9),所述固定套(8)的外部固定安装有第一固定块(10),所述滑套(1)的外部固定安装有位于第一固定块(10)左侧的第二固定块(11),所述第二固定块(11)的左侧活动安装有依次贯穿第二固定块(11)和第一固定块(10)并延伸至第一固定块(10)右侧的固定螺栓(12),所述固定螺栓(12)的外部套接有位于第一固定块(10)右侧的第一垫片(13),所述固定螺栓(12)的外部套接有位于第一垫片(13)右侧的第二垫片(14),所述固定螺栓(12)的外部螺纹连接有位于第二垫片(14)右侧的固定螺母(15),所述固定套(8)的内壁固定安装有位于滑套(1)内部的第二滑块(16)。

2.根据权利要求1所述的数控车床弹簧夹头夹紧机构,其特征在于:所述第一固定块(10)、第二固定块(11)和固定螺栓(12)的数量均为四个,四个固定螺栓(12)均匀分布于四个第一固定块(10)和四个第二固定块(11)的内部。

3.根据权利要求2所述的数控车床弹簧夹头夹紧机构,其特征在于:所述第二垫片(14)为弹簧垫片,第二垫片(14)的数量为四个,四个第二垫片(14)均匀分布于四个固定螺栓(12)的外部。

4.根据权利要求1所述的数控车床弹簧夹头夹紧机构,其特征在于:所述滑套(1)的内壁开设有第一滑槽,第一滑槽的数量为四个,第一滑槽与第一滑块(5)相适配,第一滑块(5)的数量为四个,四个第一滑块(5)均匀分布于四个第一滑槽的内部。

5.根据权利要求1所述的数控车床弹簧夹头夹紧机构,其特征在于:所述滑套(1)的内部开设有第二滑槽,第二滑槽的数量为四个,第二滑槽与第二滑块(16)相适配,第二滑块(16)的数量为四个,四个第二滑块(16)均匀分布于四个第二滑槽的内部。

6.根据权利要求1所述的数控车床弹簧夹头夹紧机构,其特征在于:所述机米螺丝(9)的数量为两个,两个机米螺丝(9)均匀分布于固定套(8)的内部。
