专利号: 2019200681148
申请人: 重庆市大足区忠龙科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

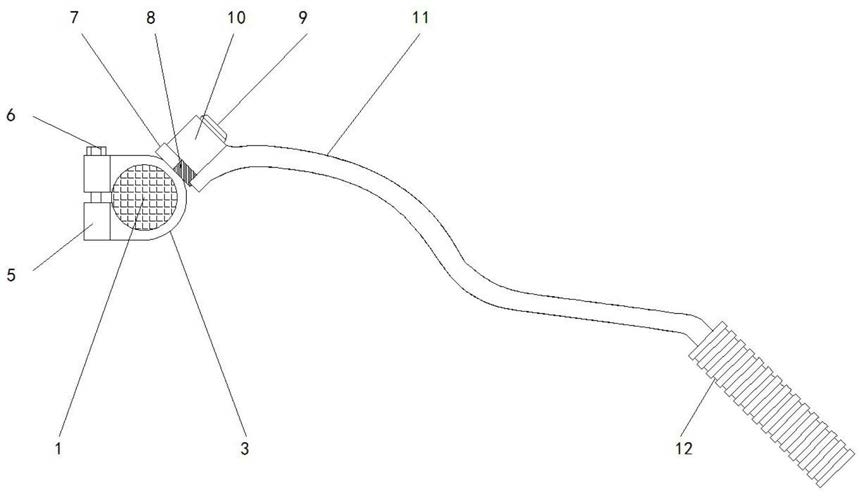

1.一种连接稳定的摩托车启动杆,包括摩托车驱动轴(1),其特征在于:所述摩托车驱动轴(1)的后侧固定安装有驱动齿轮(2),驱动齿轮(2)的外侧活动安装有扇形环(3),扇形环(3)的内侧固定安装有卡齿(4),卡齿(4)与驱动齿轮(2)的轮齿啮合,扇形环(3)左侧的上下两侧均固定安装有锁块(5),上侧所述锁块(5)的顶部活动安装有从上至下依次贯穿两个锁块(5)并延伸至下侧所述锁块(5)内部的T型螺杆(6),扇形环(3)的外侧固定安装有曲杆座(7),曲杆座(7)的外侧开设有限位槽(8),曲杆座(7)顶部固定安装有连接轴(9),连接轴(9)的外侧活动安装有转筒(10),转筒(10)的外侧固定安装有一端延伸至扇形环(3)右侧的曲杆(11),曲杆(11)左侧的底部延伸至限位槽(8)内部,曲杆(11)的右侧固定安装有踏板(12),驱动齿轮(2)的后侧固定安装有锁头(13),锁头(13)的外侧活动安装有锁罩(14),锁罩(14)的内部且位于锁头(13)的左右两侧均开设有第一弹簧腔(15),第一弹簧腔(15)内部滑动连接有第一滑块(16),第一弹簧腔(15)内部固定连接有一端与第一滑块(16)后侧固定连接的第一弹簧(17),第一滑块(16)的前侧固定安装有一端贯穿并延伸至扇形环(3)后侧的顶杆(18),顶杆(18)与扇形环(3)接触,扇形环(3)的内部且位于第一弹簧腔(15)的后侧开设有数量为两个且以锁头(13)为中心呈对称分布的第二弹簧腔(19),第二弹簧腔(19)内部滑动连接有第二滑块(20),第二弹簧腔(19)内部固定安装有一端与第二滑块(20)固定连接的第二弹簧(21),锁罩(14)的左右两侧均活动安装有一端贯穿并延伸至锁头(13)内部的锁销(22)。

2.根据权利要求1所述的一种连接稳定的摩托车启动杆,其特征在于:所述锁块(5)内部开设有与T型螺杆(6)的螺纹相适配的内螺纹孔,T型螺杆(6)与内螺纹孔螺纹连接。

3.根据权利要求1所述的一种连接稳定的摩托车启动杆,其特征在于:所述卡齿(4)的数量为三十个且呈环形分布,曲杆座(7)为倾斜安装,倾斜角度为四十五度。

4.根据权利要求1所述的一种连接稳定的摩托车启动杆,其特征在于:所述连接轴(9)的外侧且位于转筒(10)的内部活动安装有扭簧,扭簧的两端均与转筒(10)的内侧固定连接。

5.根据权利要求1所述的一种连接稳定的摩托车启动杆,其特征在于:所述锁头(13)的后侧为圆弧形,锁头(13)的左右两侧均开设有与锁销(22)的直径相适配的锁槽。

6.根据权利要求1所述的一种连接稳定的摩托车启动杆,其特征在于:所述锁销(22)由外向内依次贯穿锁头(13)、第二弹簧腔(19)、第二弹簧(21)和第二滑块(20),锁销(22)与第二滑块(20)固定连接,两个锁销(22)相对的一侧均为圆弧形。
