专利号: 2019200691614
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 压力机
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

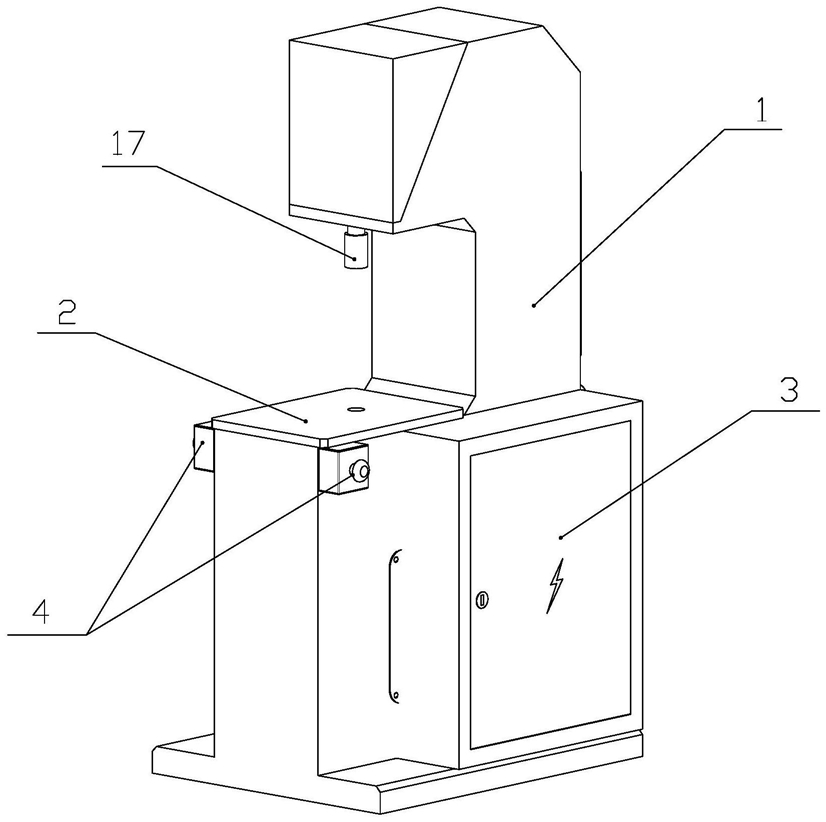

1.一种气液转换压力机,它包括壳体(1)、固设在壳体(1)上的工作台面(2)、设置在壳体(1)下部的电控箱(3)以及设置在壳体(1)上且与电控箱(3)电连接的急停开关(4),其特征在于:所述壳体(1)内设置有压力机主体,所述压力机主体包括液压缸(5)、滤清器(6)、气动阀座(7)、气动换向阀(8)、电磁阀(9)、双出轴气缸(10)、进油管(11)、回油管(12)、导油管(13)、进气管(14)、增压管(15)及若干导气管(16),所述液压缸(5)竖直设置在工作面板上方且其活塞杆下端固设有压头(17),所述气动换向阀(8)与气动阀座(7)固接且连通设置,所述气动阀座(7)与滤清器(6)之间通过进气管(14)连通,所述双出轴气缸(10)水平设置,且双出轴气缸(10)的进气口与气动换向阀(8)之间以及出气口与气动换向阀(8)之间分别通过导气管(16)连通,双出轴气缸(10)的两端各设置有一个油箱(18),两个油箱(18)之间通过导油管(13)连通,每个油箱(18)与气动换向阀(8)之间分别通过增压管(15)连通,且每个油箱(18)内各设置有一个增压缸,所述增压缸的活塞杆与双出轴气缸(10)的活塞杆固接,两个增压缸分别与电磁阀(9)之间连通,所述电磁阀(9)与液压缸(5)之间通过进油管(11)和回油管(12)连通。

2.根据权利要求1所述的一种气液转换压力机,其特征在于:双出轴气缸(10)的数量为两个,且每个双出轴气缸(10)的两端均连接有两个增压缸,四个增压缸分别位于两个油箱(18)内。

3.根据权利要求2所述的一种气液转换压力机,其特征在于:每个所述导气管(16)均包括第一总管段(16-1)和两个第一分管段(16-2),第一总管段(16-1)的一端与气动换向阀(8)连通,两个第一分管段(16-2)的一端同时与第一总管段(16-1)的另一端通过三通连通,两个第一分管段(16-2)的另一端分别与两个双出轴气缸连通。

4.根据权利要求2或3所述的一种气液转换压力机,其特征在于:每个油箱(18)上靠近双出轴气缸(10)的一侧均固设有双缸面板(19),每个双缸面板(19)内均设有气流通道及第一油路,两个双出轴气缸(10)通过气流通道连通设置,位于同侧的两个增压缸通过第一油路连通。

5.根据权利要求4所述的一种气液转换压力机,其特征在于:两个双缸面板(19)之间固设有双联接板(20),所述双联接板(20)内开设有第二油路,两个双缸面板(19)内的第一油路分别与双联接板(20)内的第二油路连通设置。

6.根据权利要求1、2、3或5所述的一种气液转换压力机,其特征在于:所述增压管(15)包括第二总管段(15-1)和两个第二分管段(15-2),第二总管段(15-1)的一端与气动换向阀(8)连通,两个第二分管段(15-2)的一端同时与第二总管段(15-1)的另一端通过三通连通。

7.根据权利要求6所述的一种气液转换压力机,其特征在于:液压缸(5)上设置有三个磁环检测器,所述三个磁环检测器分别位于液压缸的上端、下端及预选工位。

8.根据权利要求1、2、3、5或7所述的一种气液转换压力机,其特征在于:每个油箱(18)上均安装有液位计(21)。

9.根据权利要求1、2、3、5或7所述的一种气液转换压力机,其特征在于:所述液压缸(5)为不锈钢液压缸。
