专利号: 2019200838604
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

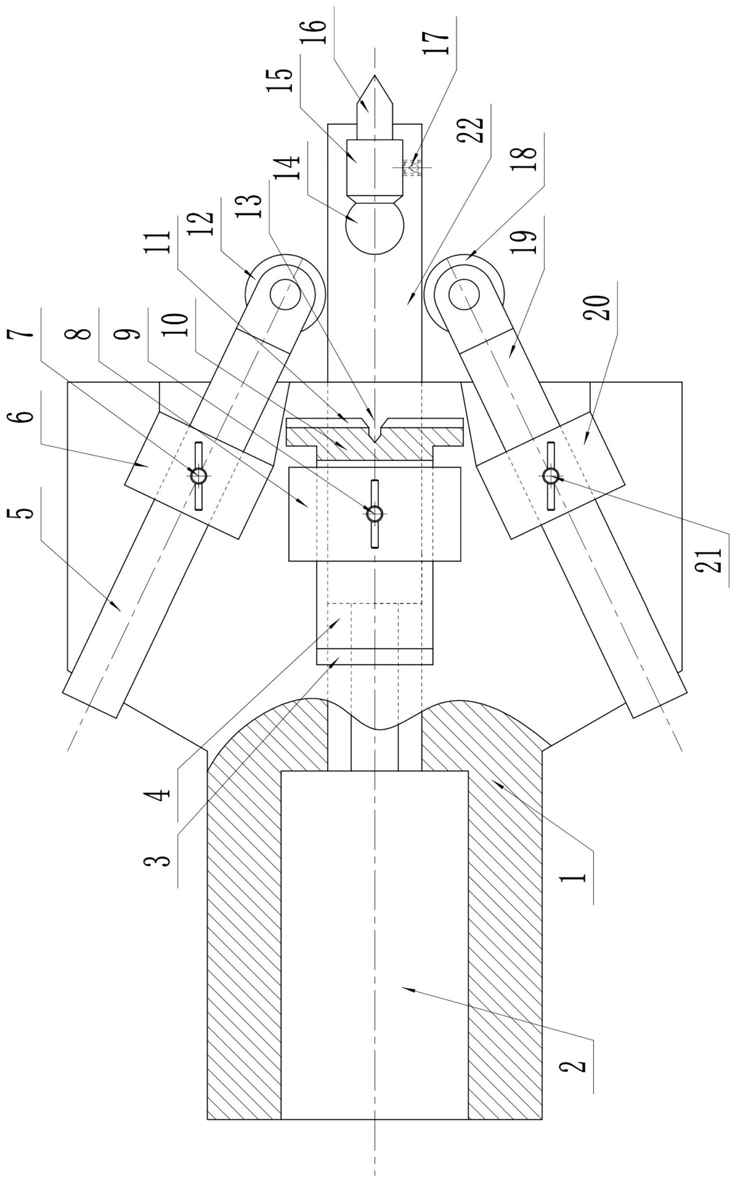

1.一种建筑施工用钢筋弯折剪切装置,其特征在于:包括固定座(1)、油缸(2)、挡块(3)、连接块(4)、连接臂一(5)、导座一(6)、锁紧螺钉一(7)、导座三(8)、锁紧螺钉三(9)、剪切座(10)、卡槽(11)、导向轮一(12)、凹槽(13)、弯折头(14)、方块体(15)、剪切刀(16)、紧定螺钉(17)、导向轮二(18)、连接臂二(19)、导座二(20)、锁紧螺钉二(21)和活动座(22);

所述固定座(1)内部左侧固定连接有油缸(2),所述固定座(1)内部右侧横向活动连接有活动座(22);

所述活动座(22)左端与油缸(2)右侧伸缩端固定连接;

所述导座一(6)固定连接在固定座(1)上面右后侧,所述导座一(6)内部斜向活动连接有连接臂一(5),所述导座一(6)上面螺纹孔中活动连接有锁紧螺钉一(7);

所述锁紧螺钉一(7)端部与连接臂一(5)上面相连;

所述连接臂一(5)右侧中活动连接有导向轮一(12);

所述导座三(8)固定连接在固定座(1)上面中央右侧,所述导座三(8)内部横向活动连接有连接块(4),所述导座三(8)上面螺纹孔中活动连接有锁紧螺钉三(9);

所述锁紧螺钉三(9)端部与连接块(4)上面相连;

所述连接块(4)左端上固定连接有挡块(3),所述连接块(4)右端上固定连接有剪切座(10);

所述剪切座(10)右侧端面中设有纵向卡槽(11),所述剪切座(10)右侧端面中央设有凹槽(13);

所述方块体(15)下侧通过紧定螺钉(17)固定连接在活动座(22)右侧方形孔中,所述方块体(15)左侧固定连接有弯折头(14),所述方块体(15)右侧固定连接有剪切刀(16);

所述导座二(20)固定连接在固定座(1)上面右前侧,所述导座二(20)内部斜向活动连接有连接臂二(19),所述导座二(20)上面螺纹孔中活动连接有锁紧螺钉二(21);

所述锁紧螺钉二(21)端部与连接臂二(19)上面相连;

所述连接臂二(19)右侧中活动连接有导向轮二(18)。

2.根据权利要求1所述的一种建筑施工用钢筋弯折剪切装置,其特征在于:所述连接臂一(5)的中心线与活动座(22)的中心线之间的夹角为二十五度。

3.根据权利要求1所述的一种建筑施工用钢筋弯折剪切装置,其特征在于:所述连接臂二(19)的中心线与活动座(22)的中心线之间的夹角为二十五度。

4.根据权利要求1所述的一种建筑施工用钢筋弯折剪切装置,其特征在于:所述弯折头(14)左侧面为圆柱面。

5.根据权利要求1所述的一种建筑施工用钢筋弯折剪切装置,其特征在于:所述剪切刀(16)的刀刃与凹槽(13)相匹配。

6.根据权利要求1所述的一种建筑施工用钢筋弯折剪切装置,其特征在于:所述锁紧螺钉一(7)、锁紧螺钉二(21)和锁紧螺钉三(9)的外侧端部均设有固定手柄。

7.根据权利要求1所述的一种建筑施工用钢筋弯折剪切装置,其特征在于:所述紧定螺钉(17)为内六角锥端紧定螺钉。
